Cách tính tốc độ đầu ra hộp giảm tốc chuẩn kỹ thuật

Xác định chính xác tốc độ đầu ra hộp giảm tốc là yếu tố quyết định hiệu suất vận hành của toàn bộ hệ thống cơ khí. Thông số này đại diện cho số vòng quay thực tế của trục cốt ra trong một phút, được tính bằng công thức lấy tốc độ vòng quay đầu vào của động cơ điện chia cho tỷ số truyền của thiết bị giảm tốc.

Bí quyết tối ưu hóa tốc độ đầu ra hộp giảm tốc cho hệ thống truyền động

• Nắm vững công thức cốt lõi để tính toán nhanh chóng thông số vòng quay thực tế của trục ra.
• Xác định chính xác tốc độ định mức của motor điện đầu vào và tỷ số truyền ghi trên nhãn thiết bị.
• Lưu ý sự sụt giảm vòng quay do tải trọng thực tế, hiệu suất cơ học và tần số hoạt động của biến tần.
• Lựa chọn đúng loại hộp số chất lượng cao giúp duy trì mô men xoắn ổn định tại trục ra của thiết bị.

Dưới đây là phân tích kỹ thuật chi tiết từ các chuyên gia cơ điện của Hopgiamtoc.org giúp bạn thực hành tính toán chính xác nhất.

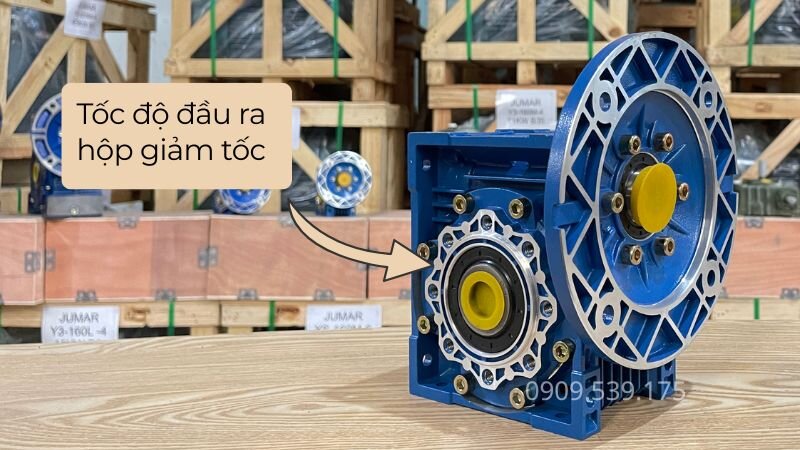

Tốc độ đầu ra hộp giảm tốc là gì?

Hiểu rõ định nghĩa cơ bản này giúp người vận hành kiểm soát tốt thiết bị trong quá trình sử dụng.

Tốc độ đầu ra của thiết bị giảm tốc hay số vòng quay trục ra là số vòng mà trục cốt tải quay được trong một phút. Đơn vị đo tiêu chuẩn được sử dụng rộng rãi trên toàn cầu là RPM viết tắt của cụm từ tiếng Anh Revolutions Per Minute nghĩa là vòng trên phút.

Trong một hệ thống truyền động cơ khí hoàn chỉnh, động cơ điện sẽ truyền lực vào trục cốt vào của hộp giảm tốc motor. Nhờ hệ thống bánh răng bánh vít hoặc trục vít bên trong, hộp số giảm tốc sẽ làm giảm số vòng quay của động cơ xuống một mức nhất định.

Đồng thời quá trình này làm tăng lực kéo hay còn gọi là momen xoắn tại trục đầu ra để kéo tải nặng.

Công thức tính tốc độ đầu ra hộp giảm tốc chuẩn xác

Việc áp dụng đúng công thức toán học giúp hạn chế tối đa các sai số kỹ thuật trong thiết kế hệ thống.

Để lựa chọn bộ giảm tốc phù hợp với yêu cầu vận hành của băng tải hay máy khuấy, việc xác định chính xác thông số này là bước cực kỳ quan trọng. Dựa vào tốc độ của motor điện và tỷ số truyền của bộ hộp số giảm tốc, kỹ sư có thể dễ dàng tính toán theo công thức toán học tiêu chuẩn.

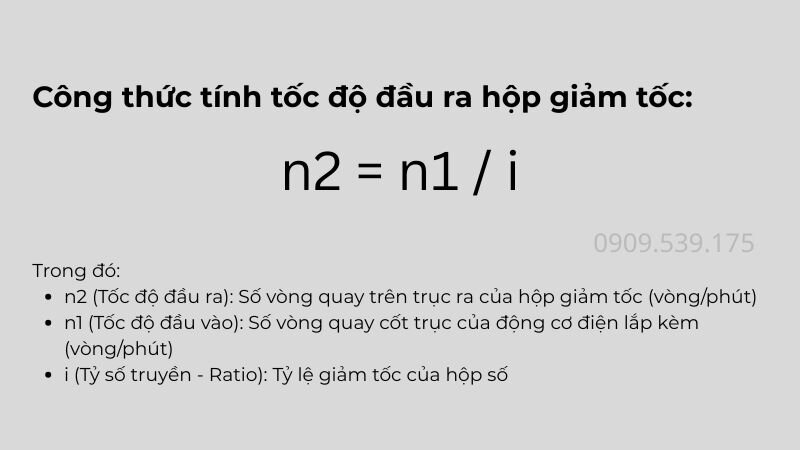

Công thức tính tốc độ đầu ra hộp giảm tốc được thể hiện cụ thể như sau:

n2 = n1 / i

Trong đó các ký hiệu kỹ thuật được định nghĩa chi tiết:

• n2 đại diện cho tốc độ đầu ra của thiết bị với đơn vị tính là vòng trên phút.
• n1 đại diện cho tốc độ đầu vào của động cơ điện lắp kèm đo bằng vòng trên phút.
• i là tỷ số truyền viết tắt của Ratio thể hiện tỷ lệ giảm tốc của bộ giảm tốc motor.

Các bước tính tốc độ đầu ra hộp giảm tốc trong thực tế

Thực hiện quy trình tính toán theo từng bước chuẩn hóa giúp loại bỏ những nhầm lẫn không đáng có khi lắp đặt máy móc.

Để đảm bảo tính chính xác tuyệt đối và tránh các sai sót cơ khí trong quá trình vận hành nhà máy, bạn hãy thực hiện việc tính toán tốc độ đầu ra hộp giảm tốc theo quy trình ba bước tiêu chuẩn dưới đây.

• Bước 1 là xác định tốc độ động cơ đầu vào n1 bằng cách kiểm tra tem nhãn của motor điện. Tại thị trường Việt Nam, động cơ bốn cực thường được sử dụng phổ biến nhất với tốc độ dao động khoảng từ 1400 vòng trên phút đến 1450 vòng trên phút khi chạy dòng điện lưới tần số 50Hz.
• Bước 2 là xác định tỷ số truyền của hộp số giảm tốc ký hiệu là i hoặc Ratio trên nhãn mác. Thông số này thường được thể hiện dưới dạng số nguyên như 10, 20, 30 hoặc dạng phân số như 1 phần 10, 1 phần 50, 1 phần 100.
• Bước 3 là thực hiện phép tính bằng cách áp dụng số liệu thực tế vào công thức toán học nêu trên.

Để nhận được sự hỗ trợ tư vấn kỹ thuật chuyên sâu và tìm mua các dòng hộp giảm tốc cơ khí chất lượng, quý khách hàng hãy liên hệ ngay với Hopgiamtoc.org qua hotline 0933 920 159 hoặc Zalo 0933920159 để được phục vụ chu đáo.

Đội ngũ kỹ thuật viên của Hopgiamtoc.org với kiến thức chuyên sâu kế thừa từ Thành Thái Motor khuyến nghị người dùng luôn kiểm tra tần số dòng điện thực tế vì tần số ảnh hưởng trực tiếp đến tốc độ đầu vào n1 của motor.

Ví dụ minh họa cụ thể giúp bạn dễ hình dung: Bạn đang vận hành một hệ thống băng tải chở hàng hóa trong kho. Bạn trang bị một mô tơ điện ba pha bốn cực mua tại Hopgiamtoc.org với tốc độ định mức là 1450 vòng trên phút. Thiết bị này được kết nối với một hộp giảm tốc trục vít bánh vít có tỷ số truyền i bằng 30. Tốc độ đầu ra thực tế của bộ hộp số giảm tốc lúc này được tính như sau:

• Đầu tiên chúng ta xác định tốc độ đầu vào n1 bằng 1450 vòng trên phút.
• Tiếp theo chúng ta xác định tỷ số truyền i bằng 30.
• Áp dụng phép tính chia đơn giản: n2 bằng 1450 chia cho 30.
• Kết quả thu được n2 xấp xỉ bằng 48.33 vòng trên phút.

Như vậy trục cốt ra của bộ giảm tốc sẽ quay với tốc độ xấp xỉ là 48.33 vòng trong thời gian một phút.

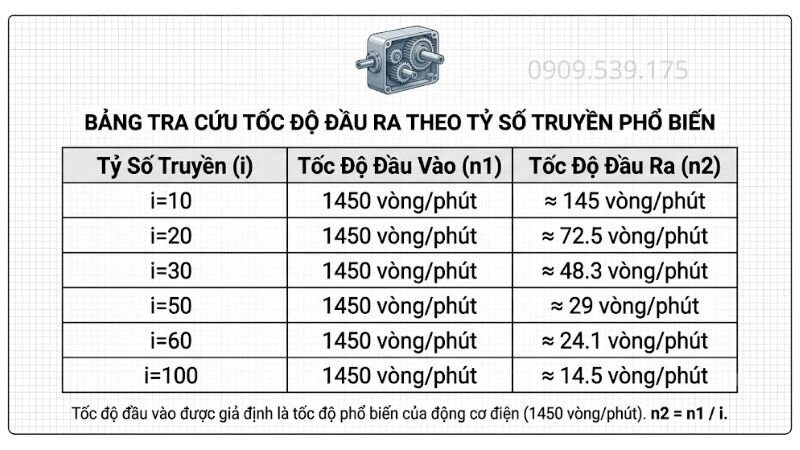

Bảng tra cứu tốc độ đầu ra theo tỷ số truyền

Bảng tra cứu nhanh dưới đây giúp rút ngắn thời gian tính toán cho các kỹ sư thiết kế hệ thống cơ khí.

Để tiết kiệm thời gian tính toán cho các dự án lắp đặt máy móc công nghiệp, Hopgiamtoc.org biên soạn bảng tra cứu thông số nhanh dưới đây. Bảng quy chuẩn này giả định hệ thống sử dụng động cơ điện bốn cực tiêu chuẩn có tốc độ đầu vào n1 bằng 1450 vòng trên phút.

Người dùng cần lưu ý rằng tốc độ đầu ra thực tế có thể xê dịch nhẹ vài vòng trên phút tùy thuộc vào công nghệ chế tạo và tốc độ thực tế của thương hiệu động cơ điện mà bạn sử dụng.

Các yếu tố ảnh hưởng đến tốc độ thực tế là gì?

Tốc độ vận hành thực tế tại công xưởng thường có sự chênh lệch nhất định so với lý thuyết tính toán trên giấy tờ.

Mặc dù công thức toán học cho kết quả chính xác về mặt lý thuyết, nhưng khi đưa vào vận hành thực tế tại nhà máy, số vòng quay đầu ra có thể bị thay đổi bởi nhiều yếu tố vật lý và cơ học khác nhau.

Tải vận hành thực tế của hệ thống

Động cơ điện khi mang tải kéo vật nặng luôn xuất hiện độ trượt từ trường nhất định. Khi tải trọng của hệ thống vượt quá mức định mức, tốc độ đầu vào n1 sẽ bị suy giảm nhẹ dẫn đến tốc độ đầu ra thực tế cũng sẽ chậm hơn so với tính toán lý thuyết.

Hiệu suất cơ học của hộp giảm tốc

Mỗi loại hộp số giảm tốc đều có mức hao tổn năng lượng do ma sát giữa các bánh răng hoặc trục vít. Các dòng hộp giảm tốc tải nặng bánh răng nghiêng có hiệu suất truyền động rất cao, trong khi dòng hộp số trục vít thường có hiệu suất trung bình thấp hơn do ma sát trượt.

Sự ảnh hưởng khi lắp đặt biến tần

Biến tần là thiết bị thay đổi tần số dòng điện giúp điều chỉnh tốc độ động cơ linh hoạt. Khi tần số dòng điện thay đổi, tốc độ động cơ n1 biến thiên theo làm cho tốc độ đầu ra của bộ hộp số giảm tốc cũng thay đổi tương ứng theo nhu cầu sản xuất thực tế.

Khi lựa chọn hộp giảm tốc giá rẻ từ các thương hiệu hộp giảm tốc trung quốc, người dùng cần đặc biệt lưu ý đến sai số gia công cơ khí vì sai số này có thể làm thay đổi nhẹ tỷ số truyền thực tế của thiết bị.

So sánh ưu nhược điểm các dòng hộp số giảm tốc

Mỗi chủng loại thiết bị giảm tốc sở hữu những đặc tính kỹ thuật riêng biệt phù hợp cho từng mục đích sử dụng khác nhau.

Dưới đây là bảng so sánh chi tiết ưu nhược điểm của các loại hộp giảm tốc phổ biến hiện nay trên thị trường giúp quý khách dễ dàng đưa ra quyết định mua sắm chính xác nhất.

Lưu ý khi lựa chọn hộp giảm tốc theo vòng quay

Việc chọn mua đúng thông số kỹ thuật giúp bảo vệ động cơ và tối ưu hóa chi phí đầu tư cho doanh nghiệp.

Để chọn đúng mã sản phẩm dựa trên tốc độ đầu ra hộp giảm tốc, quý khách hàng cần ghi nhớ các nguyên lý kỹ thuật quan trọng sau đây khi khảo sát thị trường:

• Áp dụng quy luật tỷ lệ nghịch: Tốc độ đầu ra của thiết bị càng chậm thì momen xoắn lực kéo càng khỏe và ngược lại. Quý khách cần đảm bảo công suất motor đủ lớn để sinh ra lực kéo cần thiết ở tốc độ đó.
• Kiểm tra giới hạn tốc độ đầu vào: Hộp số motor giảm tốc được thiết kế để chịu được một giới hạn vòng quay nhất định. Nếu lắp động cơ hai cực có tốc độ quá cao vào hộp số tiêu chuẩn cho động cơ bốn cực sẽ gây hư hỏng bánh răng nhanh chóng.
• Hệ số phục vụ SF phù hợp: Đối với các ứng dụng chạy liên tục 24 giờ một ngày hoặc chịu tải va đập mạnh như máy nghiền, quý khách nên chọn hộp giảm tốc có kích thước lớn hơn một cấp để bảo đảm độ bền cơ học lâu dài.

Sự phối hợp đồng bộ giữa mô men xoắn và tốc độ đầu ra hộp giảm tốc là chìa khóa vàng giúp nâng cao tuổi thọ của hệ thống truyền động cơ khí trong mọi điều kiện vận hành khắc nghiệt.
