Lỗi hộp giảm tốc mòn bánh răng: Dấu hiệu và cách xử lý

Sự cố hộp giảm tốc mòn bánh răng gây suy giảm hiệu suất truyền động và uy hiếp độ bền hệ thống cơ khí công nghiệp. Hiện tượng này làm gia tăng độ rơ ăn khớp, sinh nhiệt lớn và tiềm ẩn nguy cơ gãy vỡ răng truyền động. Việc chẩn đoán đúng dấu hiệu và nguyên nhân giúp doanh nghiệp đưa ra giải pháp xử lý kịp thời, tiết kiệm chi phí vận hành tối đa.

Các thông tin then chốt về sự cố hộp giảm tốc mòn bánh răng bạn cần biết

• Sự cố mòn bánh răng làm gia tăng độ rơ cơ khí, gây tiếng ồn lớn và tăng nhiệt độ vận hành bất thường.
• Nguyên nhân chính xuất phát từ thiếu dầu bôi trơn, chạy quá tải, sai lệch tâm trục hoặc nhiễm bụi bẩn.
• Giải pháp khắc phục bao gồm điều chỉnh độ đồng tâm, hàn đắp gia công lại hoặc thay mới nhông răng.
• Kiểm tra định kỳ mạt sắt trong dầu nhớt giúp phát hiện hiện tượng mài mòn từ giai đoạn sớm.

Để bảo vệ hệ thống truyền động và hạn chế gián đoạn sản xuất, hãy cùng phân tích chi tiết các biểu hiện và giải pháp kỹ thuật dưới đây.

Tại sao hộp giảm tốc mòn bánh răng gây tổn hại lớn?

Hiện tượng mài mòn bề mặt răng là tiến trình phân hủy cơ học làm thay đổi biên dạng răng tiêu chuẩn.

Khi bề mặt làm việc của bánh răng bị biến dạng, tỉ số truyền không còn chính xác tuyệt đối. Sự va đập giữa các đỉnh răng làm gia tăng tải trọng động, đẩy nhanh quá trình phá hủy toàn bộ bộ giảm tốc.

Tình trạng này kéo dài làm gia tăng ma sát dư thừa, khiến hệ thống tiêu tốn nhiều điện năng hơn. Đồng thời, độ rung lắc mạnh sẽ truyền sang trục động cơ điện, làm hỏng ổ bi và nứt vỡ vỏ máy.

Phát hiện và xử lý hiện tượng hư hỏng bánh răng ở giai đoạn sớm giúp giảm tới 70% chi phí sửa chữa. Việc tiếp tục vận hành thiết bị bị rơ lệch nghiêm trọng sẽ dẫn tới thảm họa gãy toàn bộ chân răng.

Dấu hiệu nhận biết hộp giảm tốc mòn bánh răng chính xác

Việc nhận biết sớm các bất thường giúp kỹ thuật viên chủ động phương án bảo trì cơ khí.

Dưới đây là những tín hiệu kỹ thuật tiêu biểu phản ánh tình trạng bánh răng bên trong đang xuống cấp nặng nề.

Tiếng ồn lớn và độ rung lắc bất thường khi vận hành

Trong điều kiện chuẩn, chuyển động ăn khớp diễn ra vô cùng êm ái nhờ màng dầu bôi trơn.

Khi hiện tượng mài mòn xuất hiện, khe hở ăn khớp tăng lên vượt mức cho phép. Sự lỏng lẻo này tạo nên các va chạm cơ học liên tục sinh ra tiếng lạch cạch hoặc tiếng hú chói tai.

Mức độ rung lắc tăng dần theo tải trọng vận hành, khiến hệ thống chân đế va đập và lỏng bu lông cố định.

Nhiệt độ thân hộp giảm tốc tăng cao đột ngột

Sự ma sát khô giữa các bề mặt kim loại bị khuyết tật tỏa ra một nhiệt lượng rất lớn.

Khi đo bằng súng nhiệt hồng ngoại, vỏ thiết bị thường vượt quá ngưỡng an toàn 80 độ C. Mức nhiệt này làm thoái hóa dầu nhớt, phá hủy phớt chặn dầu và làm tróc lớp sơn bảo vệ bên ngoài.

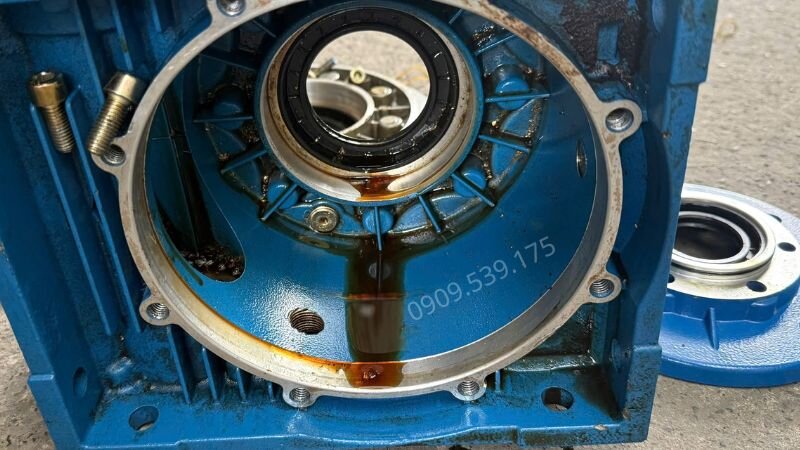

Xuất hiện mạt sắt kim loại trong dầu bôi trơn

Đây là phương pháp kiểm tra trực quan và chính xác nhất tình trạng của bộ truyền bánh răng.

Khi xả dầu qua nút xả đáy, dầu nhớt xuất hiện màu đen đục và chứa nhiều mạt kim loại lấp lánh. Tạp chất kim loại này chính là các mảng vỡ vi mô bong ra từ bề mặt làm việc của răng.

Phân loại các hình thức mài mòn bánh răng cơ khí

Bánh răng bị mài mòn theo nhiều hình thái vật lý khác nhau tùy thuộc vào điều kiện vận hành.

Nắm rõ từng dạng mài mòn giúp các kỹ sư cơ khí xác định chính xác nguồn gốc sự cố.

Mài mòn dính và mài mòn do hạt dơ

Mài mòn dính xảy ra khi màng dầu bị phá vỡ khiến kim loại tiếp xúc kim loại trực tiếp.

Trong khi đó, mài mòn hạt dơ xuất hiện do cát bụi hoặc mạt kim loại xâm nhập vào buồng máy. Các hạt cứng này cắt gọt bề mặt răng tạo thành các rãnh sâu dọc theo chiều chuyển động.

Hiện tượng tróc rỗ bề mặt do mỏi cơ học

Tróc rỗ bề mặt là kết quả của ứng suất tiếp xúc chu kỳ lặp đi lặp lại nhiều lần.

Ban đầu các vết nứt vi mô hình thành dưới bề mặt răng, sau đó phát triển thành các hố rỗ nhỏ. Tình trạng này rất phổ biến ở các dòng hộp giảm tốc tải nặng trục thẳng R hoặc trục song song F.

Hiện tượng cào xước do đứt màng dầu bôi trơn

Hiện tượng cào xước diễn ra khi vận tốc trượt lớn kết hợp với áp suất tiếp xúc quá cao.

Nhiệt độ cục bộ tăng vọt làm hàn dính vi mô các điểm tiếp xúc, sau đó xé rách tạo nên các vết cào sâu. Điều này thường thấy khi thiết bị hoạt động quá công suất thiết kế.

Nếu thiết bị của bạn đang xuất hiện các dấu hiệu rung lắc hoặc phát ra tiếng động lạ, hãy liên hệ ngay với Hopgiamtoc.org qua hotline 0933 920 159 để được đội ngũ kỹ thuật hỗ trợ chẩn đoán miễn phí.

Nguyên nhân khiến hộp giảm tốc bị mòn bánh răng nhanh

Xác định nguyên nhân gốc rễ là bước bắt buộc để khắc phục triệt để sự cố mòn bánh răng.

Những phân tích dưới đây chỉ ra các tác nhân chính dẫn đến sự hư hỏng nhanh chóng của bộ truyền.

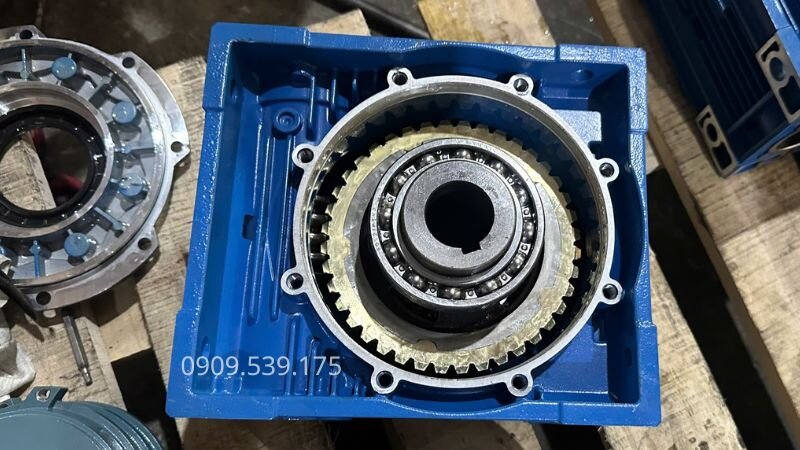

Sự cố về bôi trơn: Thiếu dầu hoặc dùng sai loại nhớt

Dầu bôi trơn giữ vai trò tách biệt hai bề mặt kim loại và phân tán nhiệt lượng sinh ra.

Khi bộ giảm tốc bị rò rỉ dầu qua phớt, bánh răng phải vận hành trong tình trạng khô rát. Ngược lại, việc chọn nhớt quá loãng không đủ tạo độ dày màng dầu, còn nhớt quá đặc làm tăng tổn hao công suất.

Vận hành quá tải liên tục so với công suất động cơ

Mỗi bộ giảm tốc motor đều có giới hạn chịu tải ứng suất tiếp xúc bề mặt định mức.

Ứng suất tiếp xúc vòng Hertz giữa hai răng ăn khớp được tính theo công thức:

σ_H = Z_E · √( (F_t / (d_1 · b)) · ((u + 1) / u) )

Khi lực vòng F_t tăng vượt định mức do quá tải, ứng suất σ_H vượt giới hạn bền của thép. Tình trạng này làm phá hủy cấu trúc tinh thể bề mặt, gây bong tróc mảng lớn.

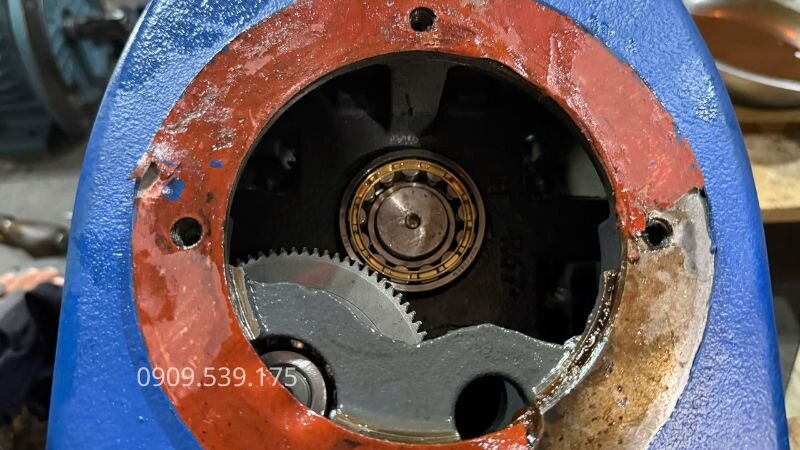

Lắp đặt cơ khí sai lệch tâm trục

Lỗi lệch góc hoặc lệch song song giữa trục động cơ và trục vào làm dồn tải trọng lệch bên.

Khi đó, toàn bộ lực truyền thay vì phân bổ đều trên chiều rộng răng lại tập trung vào một đầu mép. Bánh răng sẽ bị mòn vát xéo, làm giảm nhanh chóng tuổi thọ làm việc của thiết bị.

Môi trường làm việc bụi bẩn và hao mòn tự nhiên

Môi trường nhiều bụi đá, xi măng hoặc bụi gỗ rất dễ xâm nhập qua nắp thông hơi.

Bụi mịn trộn lẫn với dầu bôi trơn biến thành hợp chất mài mòn cực mạnh. Ngoài ra, sau hàng chục ngàn giờ vận hành, hiện tượng mài mòn tự nhiên là điều không thể tránh khỏi.

Chú ý kiểm tra hệ thống nắp thông hơi và phớt chắn bụi thường xuyên. Sử dụng các loại phớt chất lượng cao sẽ ngăn chặn đến 90% bụi bẩn xâm nhập vào buồng nhớt.

Phương pháp chẩn đoán độ rơ và mức độ mài mòn

Đánh giá chính xác mức độ hư hỏng giúp kỹ thuật viên đưa ra quyết định sửa chữa hợp lý.

Hai phương pháp đo đạc tiêu chuẩn dưới đây thường được ứng dụng trong xưởng cơ khí chuyên nghiệp.

Đo độ rơ vòng bằng đồng hồ so

Đồng hồ so chân gập được gắn cố định vào thân vỏ để đo khoảng dịch chuyển tự do của trục.

Kỹ thuật viên giữ cố định một trục và xoay nhẹ trục còn lại để ghi nhận giá trị độ rơ. Nếu khe hở vượt quá giới hạn nhà sản xuất quy định, bánh răng cần được lên kế hoạch thay thế.

Phân tích vết ăn khớp bằng chất màu

Bôi một lớp sơn màu mỏng lên các răng và quay nhẹ bộ truyền dưới tải trọng nhẹ.

Vết tiếp xúc để lại trên bề mặt răng sẽ phản ánh chính xác độ đồng tâm và biên dạng răng. Vết ăn khớp nằm lệch về một phía chứng tỏ hệ thống trục đang bị biến dạng hoặc lệch tâm.

Cách khắc phục hộp giảm tốc mòn bánh răng hiệu quả

Lựa chọn giải pháp sửa chữa tùy thuộc vào mức độ hư tổn và bài toán kinh tế của nhà máy.

Trước khi thi công, cần đảm bảo quy trình an toàn điện và ngắt toàn bộ nguồn động lực.

Gia công lại hoặc hàn đắp bề mặt răng

Hàn đắp hợp kim cứng áp dụng cho bánh răng kích thước lớn, khó tìm mua phụ tùng thay thế.

Sau khi hàn bù kim loại, chi tiết được đưa lên máy phay răng chuyên dụng để tạo hình lại. Tuy nhiên, phương pháp này chỉ là tạm thời do vùng ảnh hưởng nhiệt làm giảm độ bền mỏi.

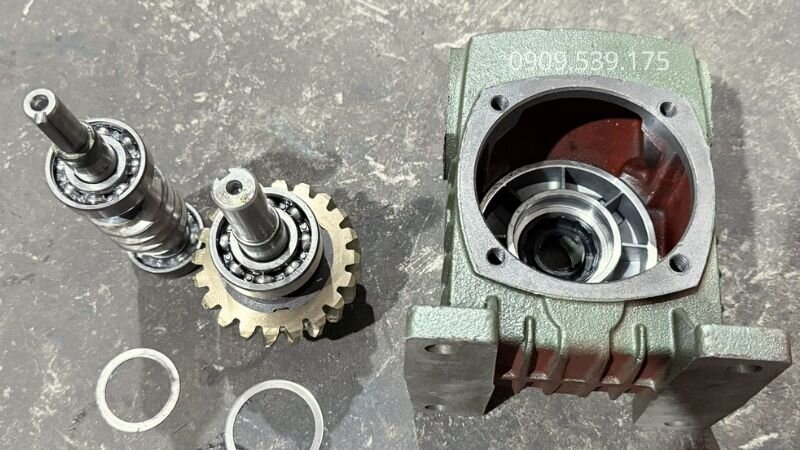

Thay thế nhông bánh răng mới chuẩn kỹ thuật

Thay mới cụm bánh răng nguyên bản là phương án tối ưu để khôi phục công suất thiết kế.

Trước khi lắp cụm nhông mới, cần vệ sinh triệt để buồng dầu, loại bỏ toàn bộ mạt sắt cũ. Đồng thời kiểm tra tình trạng ổ bi và thay thế phớt chắn dầu mới để đảm bảo độ kín khít.

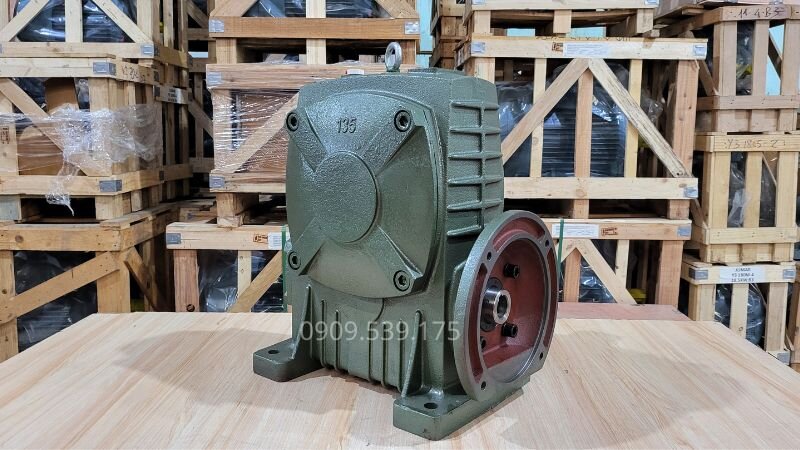

Khi nào cần mua hộp giảm tốc mới thay thế?

Thay thế nguyên chiếc là quyết định đúng đắn khi chi phí phục hồi quá cao.

Doanh nghiệp nên đầu tư thiết bị mới khi bánh răng vỡ nát, làm biến dạng vỏ hộp số. Hoặc khi chi phí sửa chữa vượt quá 60% giá trị máy mới, hay thiết bị đã quá niên hạn sử dụng.

Khi chọn thay mới, bạn có thể tham khảo các dòng hộp giảm tốc ZQ, hộp giảm tốc NMVR, hộp giảm tốc Cycloid hoặc các dòng tải nặng như hộp giảm tốc tải nặng trục vuông góc K hay hộp giảm tốc trục vít bánh vít được phân phối chính hãng.

Để được tư vấn giải pháp thay thế chính xác và tiết kiệm chi phí nhất, quý khách vui lòng trao đổi trực tiếp với tư vấn viên qua Zalo 0933920159 hoặc số điện thoại 0933 920 159.

Quy trình bảo dưỡng phòng ngừa mòn bánh răng

Thực hiện bảo dưỡng định kỳ giúp kéo dài tuổi thọ thiết bị lên gấp nhiều lần.

Kỹ thuật viên vận hành nên tuân thủ nghiêm ngặt lịch trình bảo dưỡng dưới đây.

• Thay dầu bôi trơn lần đầu sau 500 giờ vận hành chạy roda thiết bị.
• Thay dầu định kỳ mỗi 2500 đến 4000 giờ làm việc tùy điều kiện môi trường.
• Kiểm tra độ đồng tâm giữa các trục bằng thiết bị cân bằng laser định kỳ 6 tháng.
• Vệ sinh nắp thông hơi và kiểm tra tình trạng rò rỉ tại các vị trí phớt chặn dầu.
• Đo độ rung và kiểm tra nhiệt độ thân vỏ hàng tuần để phát hiện bất thường.

Câu hỏi thường gặp

Kết luận

Xử lý kịp thời sự cố mòn bánh răng là yếu tố quyết định để duy trì tính liên tục của dây chuyền sản xuất.

Việc kết hợp giữa vận hành đúng công suất, bôi trơn chuẩn xác và bảo trì định kỳ sẽ giúp bộ giảm tốc hoạt động bền bỉ qua nhiều năm.

Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật và mang tới giải pháp truyền động tối ưu nhất cho nhà máy của bạn.

Liên hệ ngay qua hotline 0933 920 159 hoặc Zalo 0933920159 để nhận hỗ trợ kỹ thuật tận tâm và báo giá tốt nhất.
