Cách thay dầu hộp giảm tốc NMRV chi tiết đúng kỹ thuật

Quy trình thay dầu hộp giảm tốc NMRV định kỳ giúp tối ưu hóa khả năng bôi trơn, giảm thiểu ma sát bánh răng và nâng cao tuổi thọ vận hành của thiết bị. Thực hiện thay dầu đúng phương pháp đảm bảo bộ giảm tốc motor luôn hoạt động êm ái, ngăn ngừa nguy cơ hư hỏng do nhiệt độ cao.

Thực hiện quy trình thay dầu hộp giảm tốc NMRV đúng tiêu chuẩn kỹ thuật mang lại hiệu quả vận hành tối ưu.

• Chuẩn bị đúng chủng loại dầu bôi trơn công nghiệp ISO VG 320 hoặc ISO VG 460 cùng đầy đủ dụng cụ thao tác.
• Thực hiện đầy đủ 5 bước từ ngắt nguồn điện, xả dầu cũ, kiểm tra cặn mạt, châm dầu mới đến chạy thử không tải.
• Tuân thủ mức dầu bôi trơn chính xác theo dung tích quy định của từng size vỏ hộp giảm tốc NMRV.
• Khắc phục kịp thời các sự cố thường gặp như rò rỉ dầu, quá nhiệt hoặc trào phớt do châm quá nhiều dầu.

Dưới đây là phân tích kỹ thuật toàn diện cùng hướng dẫn chi tiết từng bước giúp bạn tự thực hiện bảo dưỡng hiệu quả nhất.

Tại sao cần thay dầu hộp giảm tốc NMRV đúng định kỳ?

Việc bảo dưỡng định kỳ đóng vai trò then chốt trong quá trình vận hành hệ thống truyền động cơ khí công nghiệp. Hiểu rõ bản chất bôi trơn sẽ giúp thiết bị duy trì hiệu suất làm việc cao nhất.

Hộp giảm tốc NMRV sử dụng cơ cấu truyền động trục vít bánh vít đặc thù. Quá trình ăn khớp tạo ra ma sát trượt rất lớn giữa trục vít thép và bánh vít đồng.

Ma sát sinh nhiệt liên tục khiến dầu bôi trơn bị biến chất và suy giảm độ nhớt sau thời gian làm việc kéo dài. Dầu bị thoái hóa không còn khả năng duy trì màng bôi trơn mỏng giữa các bề mặt kim loại tiếp xúc.

Hiện tượng mài mòn vi mô xuất hiện sinh ra nhiều mạt đồng và mạt sắt nhỏ tích tụ trong hộp số giảm tốc. Các mạt kim loại này quay ngược lại làm trầy xước bề mặt răng và phá hỏng vòng bi nhanh chóng.

Truyền động trục vít bánh vít trong hộp giảm tốc NMRV có tỷ lệ ma sát trượt cao. Sử dụng dầu bôi trơn xuống cấp sẽ làm gia tăng nhiệt độ vượt ngưỡng 90 độ C, dẫn đến biến dạng nhiệt bánh răng đồng và làm rách phớt chắn dầu.

Nếu không thực hiện thay dầu hộp giảm tốc NMRV đúng định kỳ, nguy cơ kẹt trục và vỡ bánh răng đồng rất dễ xảy ra. Điều này gây gián đoạn dây chuyền sản xuất và gia tăng chi phí sửa chữa.

Thay dầu bôi trơn đúng chu kỳ giúp làm mát hệ thống, loại bỏ cặn bẩn kim loại và khôi phục màng bôi trơn bảo vệ. Nhờ đó bộ giảm tốc motor vận hành êm ái hơn và tiết kiệm lượng điện tiêu thụ.

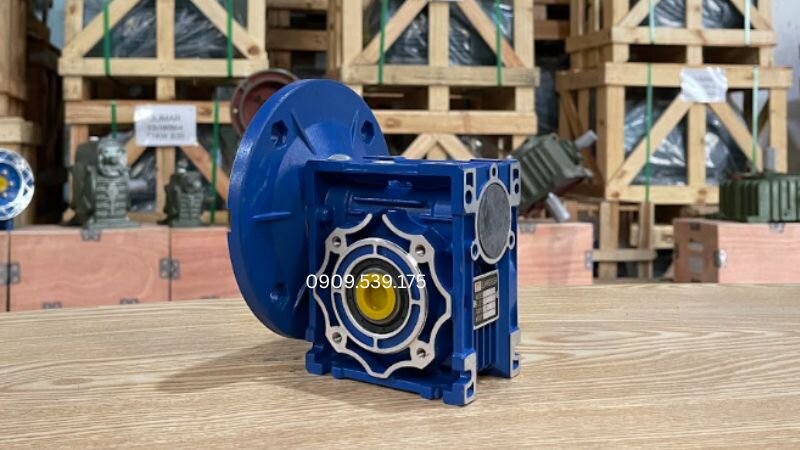

Chuẩn bị dung cụ trước khi thay dầu hộp giảm tốc NMRV

Trước khi thay dầu, cần chuẩn bị đầy đủ dụng cụ và kiểm tra tình trạng hộp số giảm tốc motor để quá trình thực hiện diễn ra an toàn, đúng kỹ thuật và hạn chế sai sót.

Chọn loại dầu phù hợp với hộp giảm tốc

Sử dụng dầu bánh răng công nghiệp phù hợp với hộp giảm tốc NMRV. Độ nhớt thường dùng là ISO VG 320 hoặc ISO VG 460, tùy điều kiện làm việc, tải trọng và nhiệt độ môi trường.

Không nên sử dụng dầu động cơ hoặc các loại dầu không đúng khuyến nghị. Các loại dầu này không chứa phụ gia cực áp chịu ma sát trượt cao dành riêng cho cơ cấu trục vít bánh vít.

Chuẩn bị dụng cụ thay dầu

Chuẩn bị đầy đủ các dụng cụ trước khi thao tác để quá trình thay dầu diễn ra thuận tiện:

• Cờ lê hoặc lục giác phù hợp với ốc châm và ốc xả dầu.
• Khay hoặc thau hứng dầu cũ.
• Phễu châm dầu.
• Khăn lau sạch và dung dịch vệ sinh (nếu có).

Kiểm tra vị trí các lỗ trên hộp giảm tốc

Xác định đúng các vị trí trước khi tháo lắp để tránh nhầm lẫn trong quá trình thay dầu:

• Lỗ châm dầu: Nằm ở phía trên thân hộp giảm tốc.
• Mắt thăm dầu: Dùng để kiểm tra mức dầu sau khi châm.
• Lỗ xả dầu: Nằm ở vị trí thấp nhất để xả toàn bộ dầu cũ.

Đảm bảo hộp giảm tốc đã dừng hoàn toàn

Ngắt nguồn điện và chờ hộp giảm tốc dừng hẳn trước khi thay dầu. Nên thực hiện khi thiết bị còn ấm để dầu cũ chảy ra dễ hơn, đồng thời giúp loại bỏ cặn bẩn và tạp chất tích tụ bên trong hộp số hiệu quả hơn.

Việc xả dầu khi vỏ hộp còn ấm giúp làm giảm độ dính bám của dầu thoái hóa vào vách vỏ nhôm. Tuy nhiên cần đeo găng tay bảo hộ để tránh nguy cơ bị bỏng nhiệt khi thao tác.

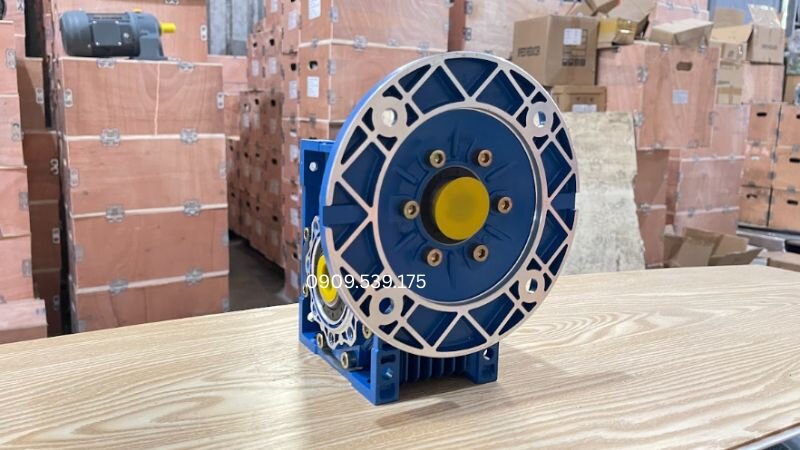

Quy trình thay dầu hộp giảm tốc NMRV

Sau khi hoàn tất khâu chuẩn bị, hãy thực hiện theo các bước dưới đây để thay dầu đúng kỹ thuật và đảm bảo hộp giảm tốc hoạt động ổn định.

Bước 1: Ngắt nguồn và vệ sinh bên ngoài hộp giảm tốc

Ngắt toàn bộ nguồn điện trước khi thao tác. Lau sạch bụi bẩn, dầu bám quanh lỗ châm dầu và lỗ xả dầu để hạn chế tạp chất rơi vào bên trong hộp số khi mở nắp.

Sử dụng chổi cọ khô hoặc vòi khí nén làm sạch hạt cát nhỏ bám ở các khe ren. Thao tác vệ sinh kỹ lưỡng ngăn ngừa nguy cơ mạt bụi rơi vào lòng bể dầu gây xước ổ bi.

Bước 2: Xả hết dầu cũ trong hộp giảm tốc

Đặt khay hứng dầu dưới lỗ xả, sau đó mở ốc xả dầu và nắp châm dầu để dầu cũ thoát ra hoàn toàn. Chờ đến khi dầu ngừng chảy rồi mới thực hiện bước tiếp theo.

Tháo đồng thời cả nút thông hơi đỉnh trên giúp không khí lưu thông dễ dàng. Áp suất khí cân bằng sẽ đẩy toàn bộ lượng dầu đọng ở các góc ngách vỏ xả ra hết.

Bước 3: Kiểm tra tình trạng dầu cũ

Quan sát màu sắc và tạp chất trong dầu sau khi xả. Dầu có nhiều mạt kim loại, đổi màu hoặc lẫn nước là dấu hiệu cho thấy các bộ phận bên trong hộp giảm tốc cần được kiểm tra thêm.

Nếu thấy lượng bã đồng lắng xuống khay hứng quá nhiều, bánh vít bằng đồng đã bị ăn mòn mạnh. Cần có kế hoạch kiểm tra độ rơ cơ khí để thay thế linh kiện kịp thời.

Bước 4: Châm dầu mới đúng mức quy định

Lắp lại ốc xả dầu, sau đó dùng phễu để châm dầu mới vào lỗ châm. Theo dõi mắt thăm dầu và dừng khi mức dầu đạt đúng vạch quy định. Không châm quá đầy vì có thể làm tăng áp suất bên trong hộp số.

Rót dầu từ từ để không khí bên trong vỏ hộp kịp thoát ra ngoài. Quan sát mắt quan sát thủy tinh bên thân hộp giảm tốc motor cho đến khi dầu dâng lên đúng giữa vạch đỏ.

Bước 5: Chạy thử và kiểm tra hoạt động

Khởi động hộp giảm tốc chạy không tải khoảng 5-10 phút. Kiểm tra tiếng ồn, nhiệt độ làm việc và quan sát các vị trí lỗ châm, lỗ xả để đảm bảo không có hiện tượng rò rỉ dầu trước khi đưa thiết bị vào vận hành.

Lắng nghe âm thanh chạy máy để phát hiện tiếng rít hoặc tiếng gõ bất thường. Nếu hộp số vận hành êm ái và nhiệt độ ổn định thì quy trình bảo dưỡng đã đạt chuẩn.

Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Nếu bạn cần tư vấn giải pháp bảo dưỡng hoặc chọn dòng dầu bôi trơn phù hợp nhất cho bộ giảm tốc, hãy gọi hotline 0933 920 159 hoặc nhắn tin Zalo 0933920159 để được hỗ trợ nhanh chóng.

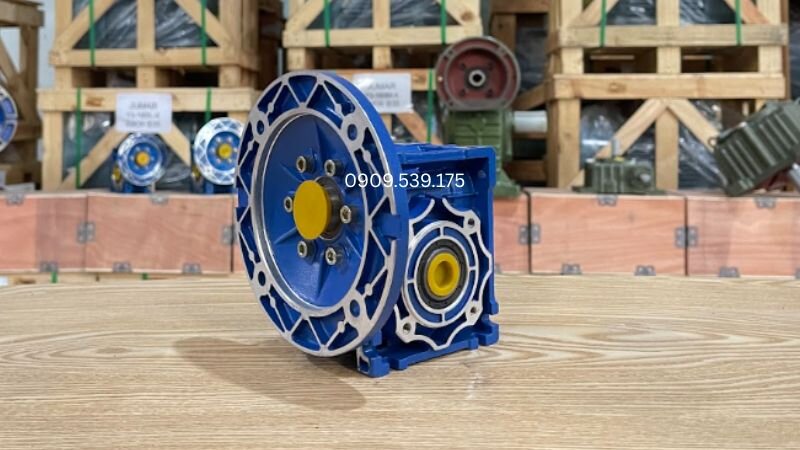

Lựa chọn dầu bôi trơn phù hợp cho hộp giảm tốc NMRV

Việc chọn đúng loại dầu giúp hộp giảm tốc NMRV giảm ma sát, tản nhiệt tốt và kéo dài tuổi thọ của bánh răng, trục vít.

Độ nhớt dầu ảnh hưởng đến khả năng bôi trơn

Độ nhớt quyết định khả năng tạo màng dầu giữa trục vít và bánh vít. Dầu quá loãng sẽ giảm hiệu quả bôi trơn, trong khi dầu quá đặc làm tăng lực cản và tiêu hao điện năng.

Với đa số ứng dụng, ISO VG 320 là độ nhớt được sử dụng phổ biến, còn ISO VG 460 phù hợp với tải nặng hoặc môi trường nhiệt độ cao.

Lựa chọn độ nhớt thích hợp giúp giảm hệ số ma sát trượt và duy trì nhiệt độ vận hành ổn định cho toàn bộ hộp số giảm tốc động cơ.

Dầu khoáng và dầu tổng hợp

Trước khi lựa chọn dầu bôi trơn, cần hiểu đặc điểm của từng loại để sử dụng phù hợp với điều kiện vận hành của hộp giảm tốc NMRV.

• Dầu khoáng: Giá thành thấp, đáp ứng tốt các ứng dụng tải nhẹ hoặc thời gian vận hành không liên tục. Tuy nhiên, khả năng chịu nhiệt và tuổi thọ thấp hơn dầu tổng hợp.
• Dầu tổng hợp (PAG): Khả năng bôi trơn và tản nhiệt tốt, chống mài mòn hiệu quả, tuổi thọ dài hơn. Đây là loại dầu thường được khuyến nghị cho hộp giảm tốc NMRV làm việc liên tục hoặc tải nặng.

Lượng dầu theo kích thước NMRV

Lượng dầu cần châm phụ thuộc vào kích thước và tư thế lắp đặt của hộp giảm tốc. Tham khảo một số mức phổ biến:

• NMRV 040: Khoảng 0,08 lít.
• NMRV 063: Khoảng 0,3 lít.
• NMRV 110: Khoảng 3 lít.

Dưới đây là bảng thông số dung tích dầu bôi trơn chi tiết theo từng kích thước vỏ bộ giảm tốc để kỹ thuật viên dễ dàng tra cứu.

Lưu ý khi châm dầu cho các kích thước NMRV từ size 090 trở lên, người dùng nên chọn loại dầu gốc tổng hợp PAG. Dầu tổng hợp làm giảm tới 15% hệ số ma sát cơ khí so với dầu gốc khoáng thông thường.

So sánh dầu khoáng và dầu tổng hợp bôi trơn hộp số

Để có góc nhìn tổng quan và lựa chọn đúng sản phẩm bôi trơn, bảng so sánh đặc tính dưới đây sẽ làm rõ sự khác biệt giữa hai gốc dầu.

Đánh giá ưu điểm và nhược điểm của hộp giảm tốc NMRV

Nắm rõ các ưu điểm và nhược điểm của dòng thiết bị này giúp kỹ thuật viên vận hành bảo dưỡng đúng cách và nâng cao tuổi thọ máy.

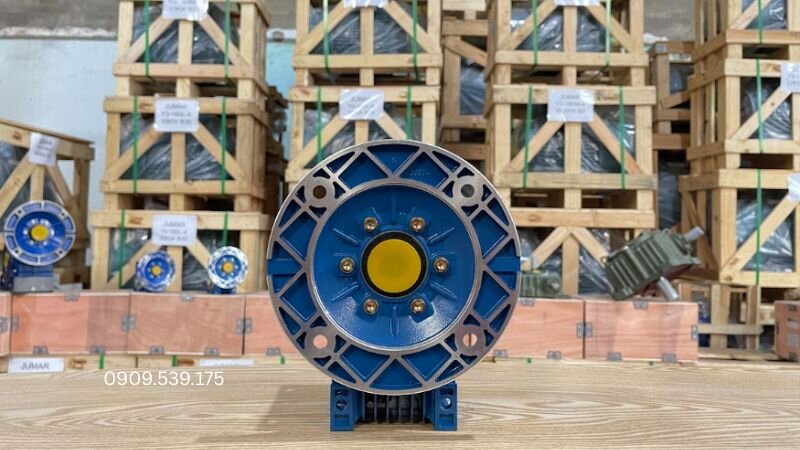

Những lỗi thường gặp và cách khắc phục khi thay dầu NMRV

Trong quá trình thay dầu, một số sai sót có thể làm giảm hiệu quả bôi trơn hoặc gây hư hỏng hộp giảm tốc.

Đổ quá nhiều hoặc quá ít dầu

• Quá nhiều: Dầu vượt mức quy định sẽ làm tăng áp suất bên trong hộp số, dễ gây rò rỉ qua phớt chắn dầu và tăng nhiệt khi vận hành.
• Quá ít: Dầu không đủ để bôi trơn các chi tiết bên trong, khiến bánh răng và vòng bi mài mòn nhanh.

Sử dụng sai loại dầu bôi trơn

Không sử dụng dầu động cơ hoặc các loại dầu không phù hợp cho hộp giảm tốc. Nên dùng dầu bánh răng công nghiệp đúng độ nhớt theo khuyến nghị của nhà sản xuất để đảm bảo khả năng bôi trơn và bảo vệ bánh vít.

Không vệ sinh trước khi châm dầu mới

Cần vệ sinh sạch khu vực lỗ châm dầu, lỗ xả dầu và dụng cụ thay dầu. Bụi bẩn hoặc tạp chất lọt vào bên trong có thể làm mòn bánh răng và vòng bi trong quá trình vận hành.

Không kiểm tra rò rỉ sau khi thay dầu

Sau khi châm dầu, cần kiểm tra độ kín của ốc xả, ốc châm dầu và các vị trí làm kín. Cho hộp giảm tốc chạy thử, sau đó quan sát xem có hiện tượng rò rỉ dầu hay không để xử lý kịp thời.

Khi phát hiện dấu hiệu rò rỉ tại phớt chắn dầu sau khi thay dầu mới, cần tháo kiểm tra nút thông hơi đỉnh vỏ. Nút thông hơi bị tắc là nguyên nhân chính khiến áp suất khí nén đẩy dầu trào qua mép phớt.

Chu kỳ thay dầu định kỳ cho bộ hộp số giảm tốc

Thiết lập thời gian bảo dưỡng định kỳ giúp quản lý tuổi thọ máy móc chủ động và phòng ngừa hư hỏng đắt giá.

Lần thay dầu đầu tiên cho hộp giảm tốc cơ khí mới nên được thực hiện sau khoảng 500 giờ vận hành ban đầu. Thời gian này giúp loại bỏ hoàn toàn các mạt kim loại doa rô đa trong quá trình chạy rà.

Các lần thay dầu tiếp theo được tiến hành định kỳ sau mỗi 2500 đến 4000 giờ làm việc đối với dầu gốc khoáng. Nếu sử dụng dầu bôi trơn gốc tổng hợp PAG, chu kỳ thay dầu có thể kéo dài lên 8000 đến 10000 giờ.

Đối với các dòng thiết bị làm việc nặng như hộp giảm tốc tải nặng HB, hộp giảm tốc Cycloid hay hộp giảm tốc vít me, chu kỳ bảo trì cần tuân thủ nghiêm ngặt theo hướng dẫn kỹ thuật của từng chủng loại.

Câu hỏi thường gặp

Kết luận

Thay dầu hộp giảm tốc NMRV đúng định kỳ và đúng kỹ thuật sẽ giúp duy trì khả năng bôi trơn, giảm ma sát và kéo dài tuổi thọ của hộp giảm tốc. Hãy sử dụng đúng loại dầu, châm đủ mức quy định và kiểm tra rò rỉ sau khi thay.

Việc bảo dưỡng thường xuyên sẽ giúp thiết bị vận hành ổn định, giảm hư hỏng và nâng cao hiệu quả làm việc.
