So sánh Hộp Giảm Tốc Trục K và ZQ: Lựa Chọn Nào Tối Ưu Cho Doanh Nghiệp?

Tác giả: Thành Thái

Cập nhật lúc: 29/06/2026

Việc so sánh hộp giảm tốc trục K và ZQ là cần thiết để chọn đúng thiết bị truyền động, tối ưu hóa dây chuyền sản xuất. Hộp giảm tốc trục K nổi bật với thiết kế vuông góc nhỏ gọn và hiệu suất cao, lý tưởng cho không gian hạn chế. Trong khi đó, hộp giảm tốc ZQ, với cấu trúc trục song song và khả năng chịu tải nặng vượt trội, là lựa chọn vững chắc cho các ứng dụng công nghiệp khắc nghiệt.

Những Điểm Khác Biệt Cốt Lõi Giữa Hộp Giảm Tốc Trục K và ZQ

Thiết kế trục K vuông góc giúp tiết kiệm không gian, trong khi ZQ trục song song yêu cầu diện tích lắp đặt lớn hơn.
Hộp giảm tốc trục K sử dụng bánh răng côn xoắn cho hiệu suất truyền động trên 94%, hoạt động êm ái hơn ZQ.
ZQ có khả năng chịu tải va đập và cường độ làm việc cao, phù hợp cho ngành công nghiệp nặng.
Hộp giảm tốc K tối ưu cho các hệ thống yêu cầu độ chính xác cao và môi trường làm việc ít tiếng ồn.
Chi phí đầu tư ban đầu cho ZQ thường thấp hơn K, nhưng hiệu quả năng lượng của K vượt trội về dài hạn.

Để đưa ra quyết định phù hợp nhất cho nhu cầu sản xuất, hãy cùng đi sâu vào phân tích kỹ thuật và ứng dụng thực tế của hai dòng hộp giảm tốc này.

Trước khi đi sâu vào phân tích kỹ thuật, chúng ta cần nắm rõ định nghĩa và đặc điểm cơ bản của hai dòng hộp số giảm tốc phổ biến này.

Hộp giảm tốc tải nặng trục vuông góc K là loại hộp số được thiết kế với hệ thống bánh răng côn xoắn, mang lại hiệu suất truyền động vượt trội. Đặc trưng lớn nhất của dòng này là cốt ra vuông góc 90 độ so với cốt vào. Thiết bị thường được tích hợp thành một bộ giảm tốc motor liền khối, chuyên dùng cho các ứng dụng đòi hỏi tính chính xác, hiệu suất cao và khả năng tiết kiệm không gian lắp đặt.

Hộp giảm tốc ZQ là một dòng hộp giảm tốc cơ khí được sử dụng rất phổ biến trong công nghiệp. Mục đích chính là giảm tốc độ quay của động cơ điện (motor điện) và tăng mô-men xoắn đầu ra. Bên trong hộp số sử dụng các cặp bánh răng trụ răng nghiêng hoặc răng thẳng, được chế tạo từ thép chất lượng cao. Điều này giúp ZQ truyền động ổn định và có khả năng chịu tải tốt trong nhiều điều kiện vận hành khác nhau.

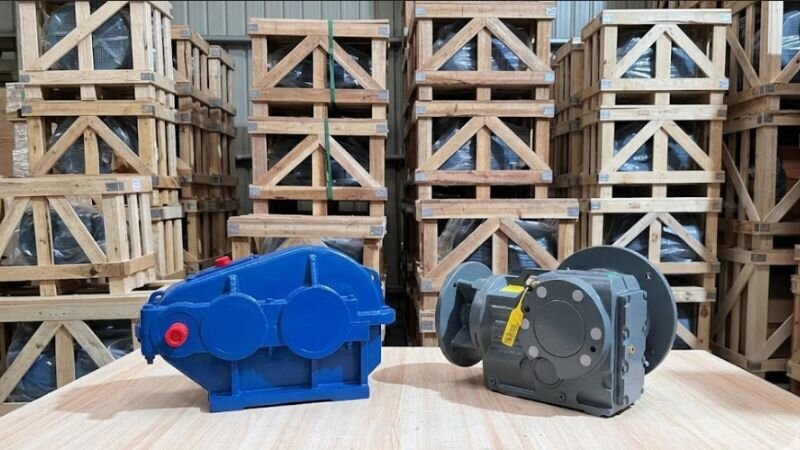

Thiết kế tổng quan về dòng hộp giảm tốc K và hộp giảm tốc ZQ

Cấu tạo cơ khí bên trong và cách thức bố trí bánh răng là yếu tố cốt lõi quyết định hiệu suất làm việc của mỗi bộ hộp số giảm tốc. Hiểu rõ những khác biệt này sẽ giúp doanh nghiệp đưa ra lựa chọn tối ưu.

Hộp giảm tốc trục K có vỏ làm từ gang nguyên khối, được đúc với độ kín khít cao. Bên trong, hệ thống bánh răng côn xoắn được gia công nhiệt luyện với độ chính xác cao, thường đạt cấp DIN 5 hoặc 6. Nhờ thiết kế này, các bộ giảm tốc trục K vận hành rất êm ái, giảm thiểu ma sát trượt và ít sinh nhiệt. Điều này đồng thời nâng cao tuổi thọ của thiết bị và giảm chi phí bảo trì.

Cấu tạo của ZQ gồm vỏ gang được đúc dày, ghép từ hai nửa trên và dưới, sau đó kết nối bằng bulong. Bánh răng bên trong là bánh răng trụ, thường có kích thước lớn. Do vỏ là dạng ghép rời, thiết bị này có ưu điểm tháo lắp nhanh chóng để sửa chữa. Tuy nhiên, nó lại dễ bị rò rỉ dầu ở khe hở nắp đậy nếu roong cao su bị mòn hoặc lão hóa sau thời gian dài sử dụng.

Các bánh răng côn xoắn của hộp giảm tốc trục K được chế tạo bằng phương pháp mài nghiền và nhiệt luyện chính xác. Điều này không chỉ tăng độ bền mà còn đảm bảo độ ồn cực thấp (<65 dB), lý tưởng cho môi trường sản xuất yêu cầu sự yên tĩnh và ổn định.

Trục K: Hướng truyền động vuông góc 90 độ, tối ưu hóa không gian lắp đặt. Trục ra có nhiều dạng linh hoạt như cốt âm (rỗng), cốt dương (đặc), hoặc bích loa, cho phép tích hợp dễ dàng vào các hệ thống máy móc phức tạp.
Trục ZQ: Hướng truyền động trục song song. Cả cốt vào và cốt ra đều nằm trên cùng một mặt phẳng ngang, thường là cốt dương. Thiết kế này đòi hỏi không gian lắp đặt dài hơn nhưng lại đơn giản trong việc căn chỉnh thẳng hàng.

Xem thêm: Hướng dẫn cách tháo puly motor và lắp puly motor chi tiết

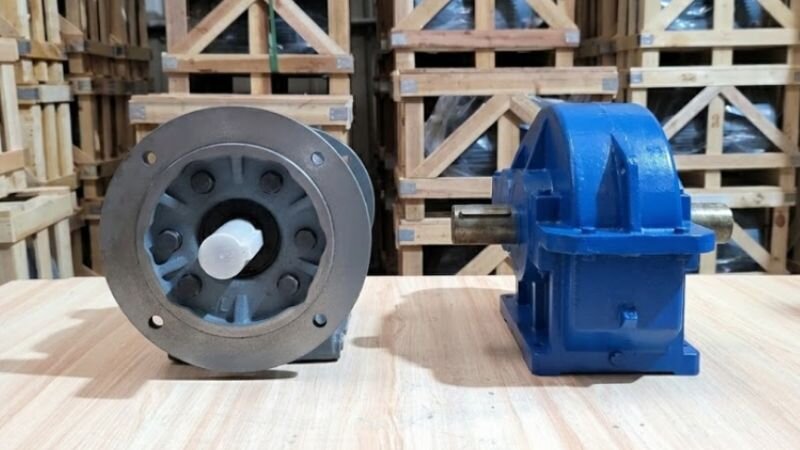

Phân biệt cấu tạo cơ khí và phương thức truyền động

Mặc dù đều là các dòng hộp giảm tốc công nghiệp có khả năng chịu tải cao, nhưng hộp giảm tốc K và ZQ lại có sự khác biệt đáng kể về kết cấu truyền động, hiệu suất, không gian lắp đặt và phạm vi ứng dụng. Bảng so sánh hộp giảm tốc trục K và ZQ sau đây sẽ giúp bạn dễ dàng đánh giá và lựa chọn dòng hộp giảm tốc phù hợp với yêu cầu vận hành thực tế của hệ thống.

Tiêu chí	Hộp giảm tốc trục K	Hộp giảm tốc ZQ
Bố trí trục	Vuông góc giúp tiết kiệm đáng kể không gian lắp đặt theo chiều dọc, thiết kế cực kỳ gọn gàng, phù hợp cho các dây chuyền sản xuất hiện đại.	Song song chiếm nhiều diện tích lắp đặt theo chiều dài, đòi hỏi không gian rộng rãi hơn cho cả motor và hộp số.
Loại bánh răng	Côn xoắn ốc: Các răng ăn khớp với nhau theo đường xoắn ốc, diện tích tiếp xúc lớn. Nhờ đó, chúng chịu tải và va đập cực tốt, đồng thời phân bổ lực đều hơn.	Trụ răng nghiêng: Chế tạo đơn giản hơn, khả năng chịu tải tốt. Tuy nhiên, ở cùng kích thước và vật liệu, khả năng chịu tải và giảm chấn động của ZQ kém hơn côn xoắn ốc.
Hiệu suất	Rất cao (Đạt > 94%): Ít ma sát trượt, hạn chế sinh nhiệt. Điều này giúp tối ưu hóa năng lượng và tiết kiệm điện năng cho nhà máy trong dài hạn.	Trung bình (Khoảng 85% – 90%): Tiêu hao một phần năng lượng đáng kể, chuyển hóa thành nhiệt năng và ma sát trong quá trình vận hành, dẫn đến tổn thất điện năng.
Độ ồn khi chạy	Rất thấp, êm ái: Nhờ thiết kế bánh răng gia công chính xác (thường được mài nhẵn). Điều này phù hợp cho nhà xưởng yêu cầu độ ồn thấp, cải thiện môi trường làm việc.	Kêu to hơn, có tiếng va đập nhẹ: Do khe hở ăn khớp lớn hơn và chất lượng gia công thấp hơn. Thường phát ra tiếng ồn lớn khi chạy ở tải nặng hoặc tốc độ cao.
Trọng lượng	Nhẹ, gọn: Tỷ lệ công suất trên trọng lượng rất tốt. Vỏ thường được thiết kế tối ưu vật liệu nhưng vẫn đảm bảo độ cứng vững, dễ dàng vận chuyển và lắp đặt.	Rất nặng, cồng kềnh: Sử dụng vỏ gang đúc nguyên khối dày, tiêu tốn nhiều vật liệu. Điều này gây khó khăn cho việc vận chuyển, lắp đặt và yêu cầu bệ đỡ chắc chắn.

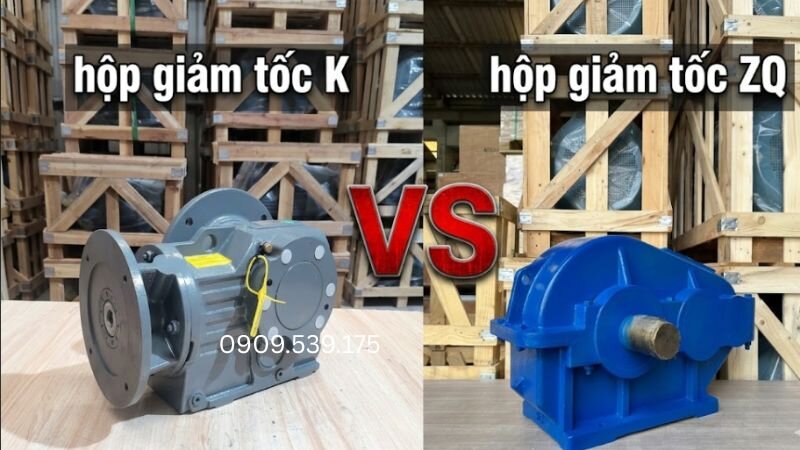

Sự khác biệt thông số vận hành hộp giảm tốc K và ZQ

Về tuổi thọ và độ bền, hộp giảm tốc trục K thường có khả năng hoạt động liên tục trong thời gian dài hơn với ít sự cố hơn. Nguyên nhân là do cấu trúc kín khít, giảm thiểu bụi bẩn và độ chính xác cao trong gia công bánh răng. Trong khi ZQ đòi hỏi kiểm tra dầu và gioăng thường xuyên hơn.

Tùy thuộc vào diện tích nhà xưởng và cách bố trí dây chuyền sản xuất, bạn cần chọn loại hộp số motor giảm tốc có hình dáng và phương pháp lắp đặt tối ưu. Điều này ảnh hưởng trực tiếp đến hiệu quả vận hành và chi phí đầu tư.

Xem thêm: So sánh hộp giảm tốc cốt âm và cốt dương chuẩn kỹ thuật nhất

Với thiết kế vuông góc và cấu trúc nhỏ gọn, hệ thống trục K cực kỳ linh hoạt trong lắp đặt. Bạn có thể treo, lắp úp, lắp ngang hoặc dọc tùy theo yêu cầu của máy công tác và không gian sẵn có. Đặc biệt, phiên bản cốt âm (trục rỗng) cho phép cắm trực tiếp vào trục của máy mà không cần qua khớp nối hay nhông xích. Điều này giúp giảm thiểu chi tiết trung gian và tăng độ chính xác truyền động.

Do kích thước tổng thể lớn và trọng lượng nặng, ZQ bắt buộc phải đặt trên một bệ đỡ cố định bằng thép hoặc bê tông vững chắc. Kết nối giữa mô tơ, hộp số và tải thường phải thông qua khớp nối cứng, puly hoặc nhông xích. Điều này khiến tổng thể hệ thống truyền động rất dài và cồng kềnh, đòi hỏi kỹ thuật căn chỉnh thẳng hàng cao để tránh rung động và hao mòn.

Trục K sẽ phù hợp hơn trong việc tối ưu không gian, đặc biệt thích hợp cho các dây chuyền lắp ráp hiện đại, chật hẹp hoặc yêu cầu tính thẩm mỹ cao. Ngược lại, ZQ chỉ phù hợp cho các bãi tập kết vật liệu, công trường ngoài trời hoặc nhà xưởng rộng rãi. Nơi mà diện tích không phải là yếu tố quá quan trọng và ưu tiên hàng đầu là khả năng chịu tải thô.

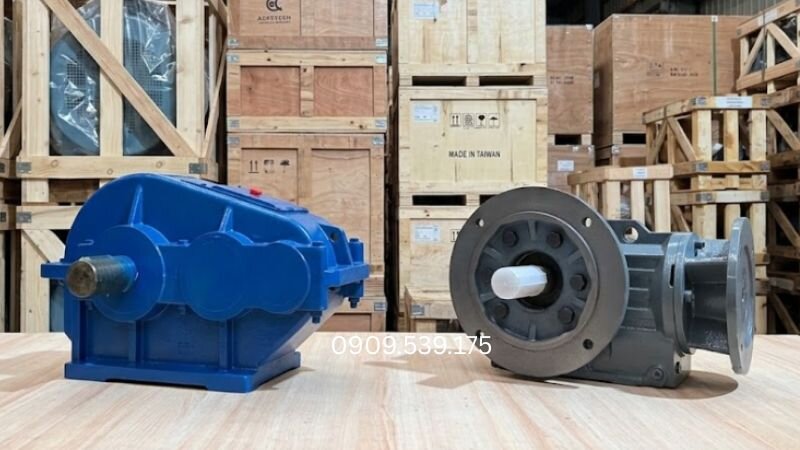

Đánh giá yêu cầu không gian và phương pháp lắp đặt

Bạn đang tìm kiếm giải pháp hộp giảm tốc motor chất lượng cao phù hợp với không gian nhà xưởng và yêu cầu tải trọng? Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Hopgiamtoc.org. Chúng tôi sẵn sàng tư vấn và cung cấp các sản phẩm tối ưu nhất cho hệ thống của bạn.

Mỗi ngành nghề có đặc thù về tải trọng và tốc độ khác nhau, đòi hỏi việc ứng dụng các hộp số motor sao cho đúng kỹ thuật để tránh hư hỏng. Việc lựa chọn sai loại hộp giảm tốc có thể dẫn đến giảm hiệu suất, tăng chi phí bảo trì, hoặc thậm chí là hỏng hóc toàn bộ hệ thống.

Dòng hộp giảm tốc này đặc biệt phù hợp với các lĩnh vực đòi hỏi độ chính xác, hiệu suất và khả năng vận hành êm ái:

Hệ thống băng tải nhẹ, băng chuyền thực phẩm, đóng gói: Đảm bảo vận hành êm, ít rung, phù hợp môi trường yêu cầu vệ sinh và hoạt động liên tục với tải trọng đều.
Hệ thống máy khuấy trộn hóa chất, xử lý nước sạch/nước thải: Khả năng chịu tải ổn định, làm việc tốt trong môi trường ẩm hoặc có tính ăn mòn nhẹ, đảm bảo độ bền cao.
Cầu trục tải trọng nhỏ, thang máy nâng hàng – nâng người: Giúp kiểm soát tốc độ chính xác, vận hành an toàn, hạn chế giật cục khi nâng hạ, tăng cường an toàn lao động.
Máy chiết rót, máy ép nhựa cần độ chính xác cao: Độ sai số thấp, giúp đảm bảo tính đồng đều và chất lượng sản phẩm cuối cùng.

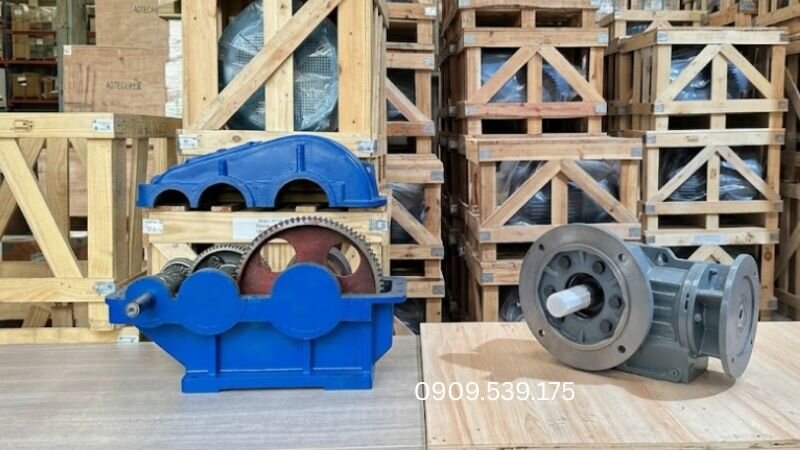

Lựa chọn thiết bị theo đặc thù ngành công nghiệp

ZQ là lựa chọn đặc thù cho ngành công nghiệp nặng, nơi ưu tiên khả năng chịu tải thô và hoạt động bền bỉ trong môi trường khắc nghiệt:

Máy nghiền đá, nghiền quặng, máy ép phế liệu: Chịu được tải trọng va đập lớn và làm việc liên tục với cường độ cao, nơi sự cố kẹt tải thường xuyên xảy ra.
Hệ thống tời kéo than trong mỏ, cáp treo vận chuyển vật liệu: Đáp ứng tốt yêu cầu tải nặng, mô-men xoắn lớn và độ ổn định cao dưới áp lực môi trường làm việc khắc nghiệt.
Dây chuyền cán thép, cán tôn: Khả năng chịu lực mạnh, phù hợp với môi trường nhiệt độ cao và tải thay đổi liên tục, duy trì hiệu suất ổn định.

Trong các ngành công nghiệp khai thác mỏ hoặc xây dựng, hộp giảm tốc ZQ được đánh giá cao nhờ khả năng chống chịu va đập và quá tải tạm thời tốt hơn. Điều này giúp giảm thiểu rủi ro hỏng hóc trong điều kiện làm việc khắc nghiệt, đảm bảo tính liên tục của hoạt động sản xuất.

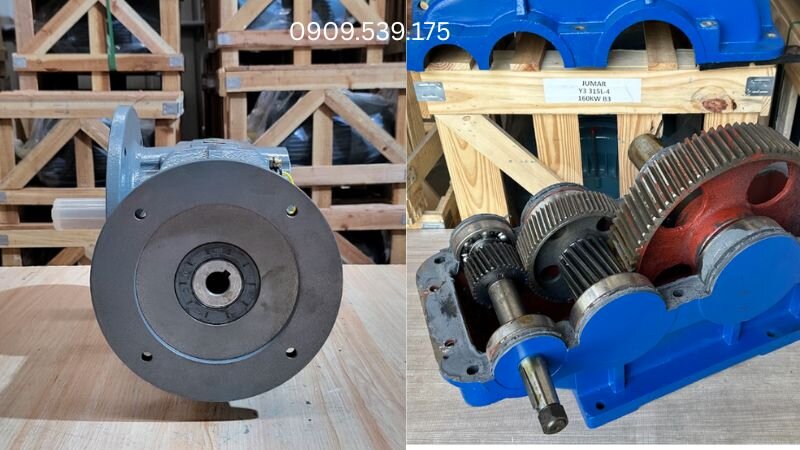

Để đảm bảo hiệu quả đầu tư và vận hành tối ưu, người kỹ thuật cần xem xét kỹ các yếu tố tải trọng, không gian và công suất khi tìm mua hộp giảm tốc motor. Việc lựa chọn đúng sẽ giúp kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí.

Xem thêm: Hộp giảm tốc bị chảy dầu: Nguyên nhân và cách xử lý triệt để

Nếu máy móc chạy liên tục, tải đều đặn, không có va đập bất ngờ và cần độ chính xác cao, hãy chọn hộp giảm tốc trục K. Ngược lại, nếu tải có sự thay đổi đột ngột, khối lượng quá lớn và thường xuyên bị giật, kẹt tải (như các máy nghiền hay tời kéo), hãy ưu tiên dòng ZQ với vỏ dày đặc và khả năng chịu sốc tải tốt.

Ghi nhận chính xác khoảng cách từ động cơ đến máy công tác và kích thước tổng thể của khu vực lắp đặt. Nếu khoảng cách hẹp và cần tối ưu diện tích, bắt buộc dùng hộp giảm tốc trục K cốt âm hoặc các biến thể gọn nhẹ khác. Nếu không gian rộng rãi, có thể dùng ZQ để tiết kiệm chi phí mua sắm ban đầu nhờ giá thành thường cạnh tranh hơn.

Việc so sánh giúp doanh nghiệp chọn đúng thiết bị truyền động, tối ưu hóa dây chuyền sản xuất. Hộp giảm tốc trục K hiệu quả, nhỏ gọn; hộp giảm tốc ZQ bền bỉ cho tải nặng, phù hợp nhu cầu cụ thể.

Hộp giảm tốc trục K có thiết kế vuông góc nhỏ gọn, hiệu suất truyền động cao trên 94%, hoạt động êm ái và ít sinh nhiệt. Đây là lựa chọn lý tưởng cho không gian hạn chế và yêu cầu độ chính xác cao.

ZQ lý tưởng cho ngành công nghiệp nặng như máy nghiền đá, hệ thống tời kéo than, hoặc dây chuyền cán thép. Thiết bị này nổi bật với khả năng chịu tải va đập và cường độ làm việc cao, bền bỉ trong môi trường khắc nghiệt.

Hộp giảm tốc trục K có thiết kế cốt ra vuông góc 90 độ, cực kỳ linh hoạt trong lắp đặt (treo, úp, ngang, dọc). Đặc biệt, phiên bản cốt âm cắm trực tiếp vào trục máy, giúp tiết kiệm không gian tối đa.

Chi phí đầu tư ban đầu của ZQ thường thấp hơn K. Tuy nhiên, hộp giảm tốc trục K có hiệu suất năng lượng cao hơn (>94%), giúp tiết kiệm điện năng đáng kể và tối ưu chi phí vận hành về dài hạn.

Việc lựa chọn giữa hộp giảm tốc trục K và ZQ phụ thuộc hoàn toàn vào môi trường làm việc, yêu cầu về không gian và tính chất của lực tải. Nếu bạn cần một hệ thống truyền động hiện đại, nhỏ gọn, êm ái và hiệu suất cao, trục K là phương án tối ưu. Ngược lại, nếu cần một thiết bị nồi đồng cối đá, dễ sửa chữa thô sơ để kéo tải cực nặng trong môi trường khắc nghiệt, ZQ vẫn là giải pháp cơ khí vững chắc. Nếu bạn muốn mua hộp số giảm tốc motor thì hãy liên hệ ngay với Hopgiamtoc.org để được tư vấn chi tiết nhất!
