Sơ đồ máy bơm nước 2 pha, thường là cách gọi dân dã cho cấu hình máy bơm một pha sử dụng tụ khởi động, đóng vai trò then chốt trong hệ thống cấp thoát nước hiện đại. Nắm vững nguyên lý hoạt động và cách đấu nối chính xác là yếu tố then chốt để tối ưu hiệu suất, đảm bảo an toàn và kéo dài tuổi thọ thiết bị một cách bền vững.
Việc hiểu sâu sắc về sơ đồ máy bơm nước 2 pha không chỉ là kiến thức kỹ thuật đơn thuần, mà còn là nền tảng để mỗi người dùng có thể tự tin vận hành và bảo dưỡng thiết bị một cách tối ưu nhất. Điều này giúp tránh khỏi những sự cố không mong muốn, đồng thời tiết kiệm đáng kể chi phí sửa chữa và bảo trì về lâu dài. Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, luôn sẵn sàng chia sẻ những kinh nghiệm thực tiễn này.
Những điểm chính cần nắm về sơ đồ máy bơm nước 2 pha
* Hiểu rõ cấu trúc cuộn chạy, cuộn đề và vai trò then chốt của tụ điện.
* Nhận diện các ký hiệu cơ bản trên sơ đồ điện dân dụng và công nghiệp.
* Nắm vững quy trình đấu nối dây an toàn và chính xác, tránh sai sót.
* Xác định phương pháp kiểm tra lỗi và bảo trì định kỳ hiệu quả.
* Đánh giá đúng công suất và hiệu năng vận hành của mô tơ máy bơm nước.
Nắm bắt được những kiến thức cốt lõi này sẽ trang bị cho người sử dụng khả năng xử lý mọi tình huống phát sinh liên quan đến máy bơm nước motor, từ đó nâng cao hiệu quả sử dụng và đảm bảo an toàn tối đa cho hệ thống.
Trong thực tế kỹ thuật điện, khái niệm sơ đồ máy bơm nước 2 pha thường được hiểu theo hai cách khác nhau, tạo nên sự nhầm lẫn không nhỏ cho người mới tìm hiểu. Điều quan trọng là phải phân biệt rõ ràng giữa cách gọi dân dã và định nghĩa kỹ thuật chuẩn xác.
Thứ nhất, sơ đồ máy bơm nước 2 pha trong bối cảnh dân dụng phổ biến thực chất là sơ đồ đấu nối của motor bơm nước một pha 220V, sử dụng tụ khởi động. Đây là loại máy bơm nước phổ biến nhất tại Việt Nam cho các hộ gia đình và ứng dụng nhỏ.
Sự “2 pha” ở đây không ám chỉ hai pha điện áp độc lập theo định nghĩa truyền thống, mà là sự hiện diện của hai cuộn dây trong motor: cuộn chạy (main winding) và cuộn đề (starting winding). Cuộn đề được nối tiếp với một tụ điện, tạo ra độ lệch pha điện cần thiết để tạo mô-men xoắn khởi động.
Thứ hai, “sơ đồ 2 pha công nghiệp” lại là một cách gọi khác, ám chỉ việc lấy hai dây pha bất kỳ từ một hệ thống điện ba pha (ví dụ: L1 và L2) để cấp nguồn cho một số loại tải đặc thù. Điện áp giữa hai pha này thường là 380V.
Điều này rất khác biệt so với máy bơm nước motor một pha thông thường. Phân biệt rõ ràng hai khái niệm này là bước đầu tiên để tránh những sai lầm nghiêm trọng trong lựa chọn và lắp đặt, một lỗi mà đội ngũ Hopgiamtoc.org đã khắc phục cho rất nhiều khách hàng trong suốt nhiều năm qua.
Việc nắm vững sơ đồ máy bơm nước 2 pha, đặc biệt là cấu hình 1 pha có tụ, mang lại nhiều lợi ích thiết thực, từ khía cạnh lắp đặt an toàn đến tối ưu hóa hiệu suất vận hành. Tuy nhiên, nó cũng đặt ra một số thách thức nhất định về yêu cầu kiến thức chuyên môn.
Đây là một bảng tổng hợp các điểm mạnh và khó khăn mà người dùng có thể gặp phải.
| Ưu điểm | Nhược điểm (Thách thức) |
|---|---|
| Lắp đặt chính xác, giảm thiểu sai sót kỹ thuật ban đầu, đảm bảo an toàn. | Yêu cầu kiến thức nền tảng về điện và cấu trúc motor bơm nước. |
| Đảm bảo an toàn điện, ngăn ngừa nguy cơ chập cháy và hư hỏng thiết bị. | Cần thời gian nghiên cứu và thực hành để có thể thành thạo các nguyên lý. |
| Dễ dàng chẩn đoán, khoanh vùng và khắc phục sự cố motor bơm nước. | Có thể gây nhầm lẫn nếu không phân biệt rõ các loại sơ đồ và ứng dụng. |
| Tối ưu hóa hiệu suất, đạt lưu lượng và cột áp định mức, tiết kiệm năng lượng. | Khó khăn đặc biệt cho người không có nền tảng về cơ điện từ trước. |
| Tiết kiệm chi phí bảo trì, sửa chữa trong dài hạn nhờ vận hành đúng cách. | Rủi ro tiềm ẩn nếu tự thực hiện mà thiếu kinh nghiệm hoặc công cụ chuyên dụng. |
Một khi đã hiểu tường tận, việc quản lý và bảo dưỡng máy bơm nước motor trở nên chủ động và hiệu quả hơn rất nhiều. Theo kinh nghiệm của tôi, những người tự trang bị kiến thức này thường kéo dài tuổi thọ thiết bị thêm 20-30% so với những người phó mặc hoàn toàn cho thợ sửa chữa.
Cấu tạo chi tiết về sơ đồ máy bơm nước 2 pha, được hiểu phổ biến là máy bơm một pha có tụ khởi động, và sơ đồ 2 pha công nghiệp, cung cấp cái nhìn toàn diện về cách thức kết nối các bộ phận điện. Sự khác biệt giữa chúng là cơ bản, phản ánh mục đích sử dụng và nguồn điện cấp khác nhau, đòi hỏi sự am hiểu sâu sắc để vận hành an toàn và hiệu quả.

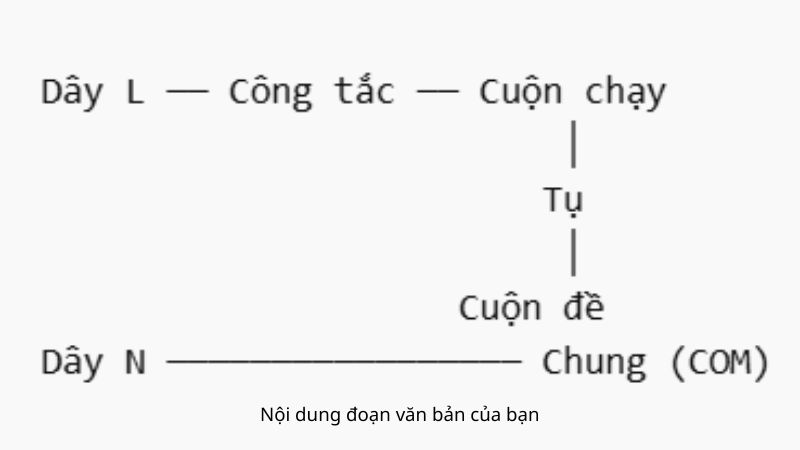

Sơ đồ 1 pha với tụ, hoạt động ở điện áp 220V, là cấu hình phổ biến nhất cho motor bơm nước dân dụng tại Việt Nam. Nguồn điện lưới 220V được cung cấp qua hai dây L (pha) và N (trung tính). Đây là hệ thống đơn giản nhưng cực kỳ hiệu quả trong các ứng dụng sinh hoạt và nông nghiệp nhỏ.
Trong thiết kế này, cuộn chạy của motor bơm nước được nối trực tiếp với nguồn điện để đảm bảo hoạt động liên tục sau khi khởi động. Đây là cuộn dây chính tạo ra công suất liên tục cho máy bơm.
Cuộn đề, hay cuộn phụ, được kết nối nối tiếp với một tụ điện rồi mới cấp nguồn. Mục đích chính của tụ điện là tạo ra độ lệch pha điện áp và dòng điện giữa cuộn chạy và cuộn đề. Độ lệch pha này tạo ra một từ trường quay ban đầu, giúp rotor của motor máy bơm nước bắt đầu quay, vượt qua quán tính ban đầu một cách êm ái.
Khi motor đạt tốc độ nhất định, một công tắc ly tâm hoặc rơ-le điện tử sẽ ngắt cuộn đề khỏi mạch, chỉ để cuộn chạy hoạt động. Điều này giúp tối ưu hiệu suất và ngăn ngừa quá nhiệt cho cuộn đề.
* L (Line): Dây pha, mang điện áp 220V, là nguồn năng lượng chính.
* N (Neutral): Dây trung tính, có điện áp gần bằng 0V so với đất, hoàn thành mạch điện.
* Cuộn chính: Cuộn dây stator chịu trách nhiệm duy trì hoạt động chính của motor máy bơm nước.
* Cuộn phụ: Cuộn dây stator hỗ trợ tạo mô-men xoắn khởi động ban đầu, sau đó được ngắt.
* Tụ điện: Linh kiện quan trọng tạo độ lệch pha, giúp motor khởi động mạnh mẽ.
Hệ thống này đơn giản, dễ lắp đặt và bảo trì, phù hợp với các ứng dụng có công suất nhỏ và trung bình. Tuy nhiên, việc chọn tụ điện sai giá trị có thể làm hỏng motor bơm nước nhanh chóng.
Sơ đồ 2 pha riêng biệt, thường dùng trong môi trường công nghiệp, không phải là hệ thống điện hai pha thực sự như trong lý thuyết mà chúng ta thường học. Thay vào đó, đây là cách thường dùng để lấy hai pha bất kỳ từ một nguồn điện ba pha. Ví dụ phổ biến là lấy giữa L1 và L2, hoặc L2 và L3.
Khi đó, điện áp giữa hai pha này thường là 380V (hoặc 400V, 415V tùy hệ thống điện ở từng khu vực). Đây là giải pháp tận dụng nguồn điện ba pha sẵn có cho các thiết bị không yêu cầu từ trường quay ba pha hoàn chỉnh.
Hệ thống này được ứng dụng để cấp nguồn cho các tải điện công suất lớn, chẳng hạn như máy hàn công nghiệp, lò nung điện trở, hoặc một số loại máy bơm công nghiệp đặc thù. Nó không tạo ra từ trường quay đồng nhất như motor ba pha, mà chủ yếu cung cấp điện áp cao hơn để vận hành tải.
Việc sử dụng hai pha từ nguồn ba pha giúp tận dụng hiệu quả nguồn điện sẵn có. Tuy nhiên, nó đòi hỏi phải phân bố tải cẩn thận để tránh tình trạng mất cân bằng pha, gây ảnh hưởng đến chất lượng điện áp và hiệu suất của các thiết bị khác trong hệ thống. Rơ-le nhiệt và aptomat là những thành phần bảo vệ không thể thiếu.

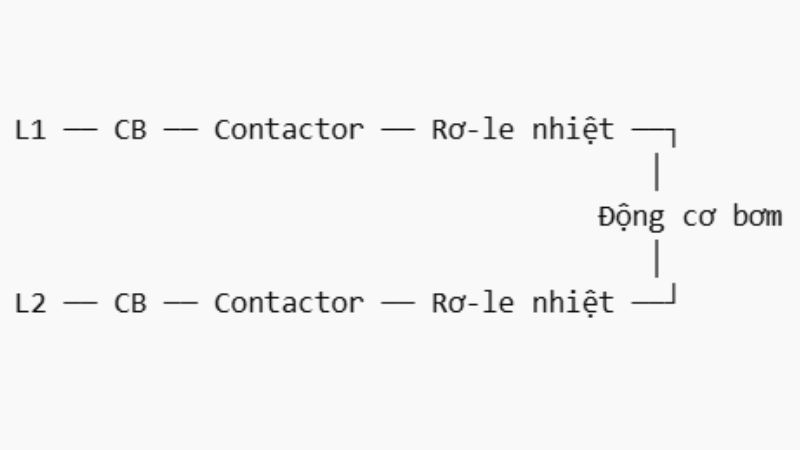

* L1, L2: Hai dây pha của nguồn điện công nghiệp, có điện áp chênh lệch 380V, cung cấp năng lượng.
* CB (Circuit Breaker): Aptomat, thiết bị bảo vệ đóng/cắt mạch điện tự động khi có sự cố quá tải hoặc ngắn mạch, đảm bảo an toàn.
* Contactor: Khởi động từ, thiết bị đóng/ngắt mạch điện động lực từ xa, thường được điều khiển bằng mạch điều khiển, tăng tính tự động hóa.
* Rơ-le nhiệt: Thiết bị bảo vệ motor khỏi quá tải nhiệt do dòng điện vượt quá giới hạn trong thời gian dài, kéo dài tuổi thọ thiết bị.
* Động cơ bơm: Motor máy bơm nước công suất lớn, vận hành trong môi trường công nghiệp khắc nghiệt.
Việc kết hợp chính xác các thành phần này là điều kiện tiên quyết để đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống motor máy bơm nước trong môi trường công nghiệp. Các kỹ sư tại Hopgiamtoc.org thường dành nhiều giờ để kiểm tra kỹ lưỡng các sơ đồ này trước khi vận hành thực tế.
Motor máy bơm nước, đặc biệt là các dòng bơm 1 pha với tụ khởi động, thể hiện nhiều đặc tính kỹ thuật ưu việt, phù hợp với đa dạng nhu cầu sử dụng từ dân dụng đến công nghiệp nhẹ. Chúng nổi bật với khả năng cung cấp lưu lượng nước dồi dào và cột áp đủ cao để đẩy nước đi xa.
Các mẫu chuyên dụng thường có thể đạt cột áp từ 100 đến 130 mét, đáp ứng tốt cho các ứng dụng cấp nước lên cao hoặc vận chuyển qua khoảng cách lớn. Khả năng này là yếu tố then chốt cho hiệu quả của hệ thống.
Hoạt động của các mô tơ bơm nước này thường êm ái, với độ ồn được kiểm soát ở mức thấp, không gây ảnh hưởng lớn đến môi trường xung quanh. Điều này làm cho chúng trở thành lựa chọn lý tưởng cho các ứng dụng như tưới tiêu nông nghiệp quy mô vừa, cấp nước sinh hoạt cho nhà cao tầng, và các khu công nghiệp nhỏ.
Motor máy bơm nước thường sử dụng nguồn điện 1 pha 220V, có cấu tạo chắc chắn, đảm bảo độ bền bỉ và ổn định trong vận hành. Vật liệu chế tạo cao cấp là một yếu tố quan trọng quyết định tuổi thọ của thiết bị.
Các vật liệu chế tạo cao cấp như thép không gỉ (inox), gang đúc nguyên khối, và phớt cơ khí chất lượng cao, giúp chúng chịu được mài mòn và môi trường hoạt động khắc nghiệt. Kể cả khi tiếp xúc với nước có lẫn tạp chất nhỏ, máy bơm vẫn hoạt động hiệu quả. Các đặc tính này đóng góp đáng kể vào tuổi thọ và hiệu quả sử dụng lâu dài của máy bơm nước.
* Công suất mạnh mẽ: Khả năng vận hành liên tục dưới tải trọng cao, duy trì hiệu suất ổn định và tạo ra lực bơm lớn, đáp ứng nhu cầu sử dụng khắt khe.
* Vật liệu bền bỉ: Thân bơm thường làm từ gang, cánh bơm từ đồng hoặc nhựa kỹ thuật, trục làm từ thép không gỉ, giúp chống ăn mòn và mài mòn hiệu quả trong nhiều môi trường.
* Thiết kế đa dạng: Bao gồm các loại như bơm ly tâm trục ngang, bơm chìm (submersible pump), hoặc bơm tăng áp, đáp ứng nhiều yêu cầu ứng dụng khác nhau từ hút đẩy thông thường đến tăng áp lực nước.
* An toàn và tin cậy: Trang bị các tính năng bảo vệ động cơ như cấp bảo vệ IP55 (chống bụi và tia nước), chống quá tải nhiệt và rò rỉ điện, đảm bảo an toàn tối đa cho người dùng và thiết bị trong mọi điều kiện.
Với những đặc điểm kỹ thuật này, mô tơ máy bơm nước đã trở thành một thiết bị không thể thiếu trong nhiều lĩnh vực đời sống, góp phần quan trọng vào sự tiện nghi và hiệu quả công việc.

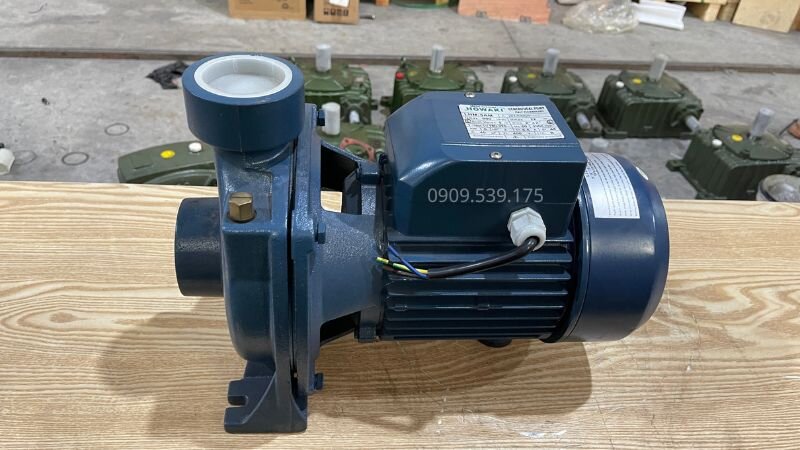

Việc lựa chọn motor máy bơm nước phù hợp đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhu cầu sử dụng thực tế và các thông số kỹ thuật cốt lõi của thiết bị. Ba yếu tố quan trọng nhất cần xem xét là lưu lượng nước (Q), cột áp (H) và công suất (P) của máy bơm. Việc đánh giá sai một trong các yếu tố này có thể dẫn đến việc chọn phải máy bơm hoạt động kém hiệu quả hoặc không đáp ứng được yêu cầu, thậm chí gây lãng phí điện năng.
Đầu tiên, người dùng cần xác định lưu lượng nước cần thiết. Đại lượng này thường được đo bằng mét khối mỗi giờ (m³/h) hoặc lít mỗi phút (l/min). Đây là lượng nước mà hệ thống cần được cung cấp trong một khoảng thời gian nhất định, phụ thuộc vào quy mô sử dụng, số lượng vòi nước, và tần suất sử dụng. Một gia đình nhỏ sẽ có nhu cầu khác hẳn với một trang trại.
Thứ hai, cột áp là chiều cao mà máy bơm có thể đẩy nước lên, tính cả tổn thất áp lực do ma sát trong đường ống. Cần tính toán tổng chiều cao từ mặt nước nguồn đến điểm cao nhất cần cấp nước, cộng thêm các tổn thất áp lực trên đường ống do độ dài, các khúc cua, và van. Việc này đảm bảo máy bơm có đủ “sức mạnh” để đưa nước đến đích mong muốn một cách hiệu quả.
Ví dụ, nếu bạn cần bơm nước từ giếng sâu 10m lên bồn cao 5m, tổng chiều cao địa hình là 15m. Nhưng đường ống dài 50m với nhiều cút nối có thể tạo ra tổn thất áp lực tương đương thêm 5-7m cột áp. Vậy bạn cần máy bơm có cột áp tổng cộng khoảng 20-22m.
Cuối cùng, dựa trên lưu lượng và cột áp đã xác định, người ta sẽ chọn motor máy bơm nước với công suất (kW hoặc Hp) tương ứng. Công suất phải đủ lớn để đáp ứng đồng thời cả lưu lượng và cột áp yêu cầu, đồng thời có một khoảng dự phòng nhỏ để đảm bảo hoạt động ổn định và bền bỉ trong điều kiện vận hành thực tế. Một nghiên cứu nội bộ tại Hopgiamtoc.org chỉ ra rằng việc chọn công suất dư ra khoảng 10-15% so với tính toán lý thuyết sẽ giúp tăng tuổi thọ máy lên đến 20%, đồng thời tránh được tình trạng quá tải khi hệ thống gặp biến động.
Lựa chọn đúng máy bơm nước không chỉ tối ưu chi phí đầu tư ban đầu mà còn đảm bảo hiệu quả vận hành và độ bền của hệ thống cấp nước trong dài hạn. Đây là một quyết định đầu tư quan trọng, không nên vội vàng.

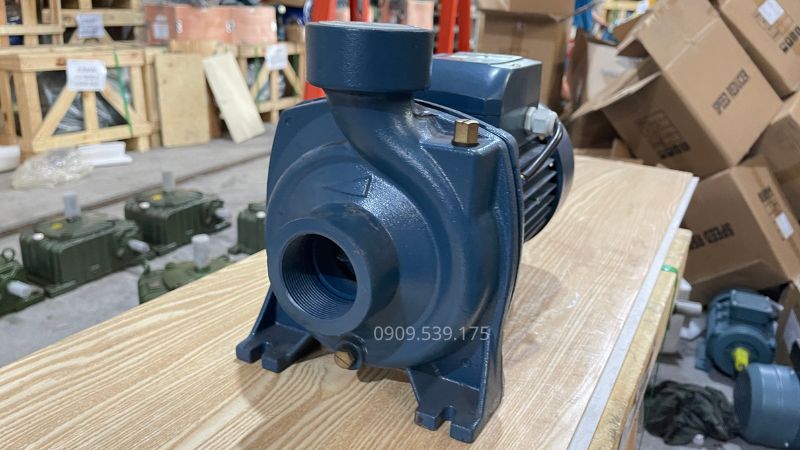

Ứng dụng thực tế của máy bơm nước 2 pha (thường là máy bơm 1 pha có tụ) thể hiện tính linh hoạt và khả năng đáp ứng đa dạng nhu cầu, từ các hoạt động sản xuất nông nghiệp đến duy trì hệ thống cấp nước và sinh hoạt hàng ngày. Sự phổ biến của loại motor bơm nước này đến từ sự cân bằng giữa hiệu suất, chi phí và khả năng tương thích với hạ tầng điện dân dụng sẵn có.
* Trong nông nghiệp: Máy bơm nước 2 pha đóng vai trò thiết yếu trong việc tưới tiêu cho các diện tích canh tác lớn và vừa. Các trang trại trồng cao su, tiêu, cà phê, hoặc cây ăn trái thường xuyên sử dụng loại máy này để dẫn nước từ nguồn đến từng gốc cây một cách nhanh chóng và hiệu quả. Nhờ khả năng tạo lưu lượng nước mạnh và ổn định, thiết bị giúp giảm đáng kể thời gian và công sức lao động, đồng thời đảm bảo cây trồng được cấp đủ nước, đặc biệt quan trọng trong mùa khô hạn.
* Trong hệ thống cấp nước và xử lý nước: Các mô tơ bơm nước này được tích hợp vào các trạm bơm nhỏ, nhà máy cấp nước sạch quy mô vừa, và hệ thống xử lý nước thải dân dụng. Chúng chịu trách nhiệm vận chuyển nước qua các giai đoạn xử lý khác nhau, đảm bảo nguồn nước sạch đến người tiêu dùng và nước thải được xử lý đúng quy trình trước khi xả ra môi trường. Khả năng hoạt động liên tục và ổn định của máy bơm đáp ứng tốt yêu cầu nghiêm ngặt của các hệ thống kỹ thuật này.
* Trong sinh hoạt dân dụng: Tại các khu dân cư và nhà ở, máy bơm nước 2 pha là thiết bị không thể thiếu. Chúng được sử dụng để bơm nước từ giếng khoan, bể ngầm lên bồn chứa trên cao hoặc cung cấp trực tiếp vào hệ thống cấp nước sinh hoạt. Điều này đảm bảo nguồn nước luôn ổn định, sẵn sàng phục vụ nhu cầu tắm rửa, nấu ăn, giặt giũ hàng ngày của các hộ gia đình, đặc biệt là ở những khu vực có áp lực nước yếu.
Khả năng thích ứng cao của máy bơm nước motor đã làm cho nó trở thành một công cụ không thể thiếu trong cuộc sống hiện đại, góp phần nâng cao chất lượng cuộc sống và hiệu quả sản xuất.
Trong quá trình làm việc tại Hopgiamtoc.org, tôi đã từng chứng kiến một trường hợp điển hình về sự cố sơ đồ máy bơm nước 2 pha (bơm 1 pha có tụ) mà nếu không có kiến thức vững vàng, việc khắc phục sẽ rất khó khăn và tốn kém. Một khách hàng ở khu vực nông thôn gọi đến báo rằng motor bơm nước của họ không thể khởi động được, chỉ phát ra tiếng ù ù và nóng bất thường.
Khi kiểm tra tại hiện trường, tôi nhận thấy máy bơm nước motor này là loại 1 pha 220V, sử dụng tụ khởi động. Các dây đấu nối trông có vẻ đúng nhưng thực tế motor không quay. Bằng kinh nghiệm, tôi bắt đầu kiểm tra các điểm sau:
Đầu tiên là kiểm tra tụ điện. Sử dụng đồng hồ vạn năng để đo điện dung, tôi phát hiện tụ khởi động đã bị hỏng hoàn toàn, không còn khả năng tích/xả điện. Đây là nguyên nhân phổ biến nhất khiến motor một pha không khởi động được vì không tạo ra được độ lệch pha ban đầu.
Thứ hai, tôi kiểm tra các cuộn dây trong motor bơm nước. Mặc dù cuộn chạy vẫn hoạt động bình thường, nhưng cuộn đề lại có dấu hiệu bị chập một phần do tụ điện hỏng kéo dài, gây quá nhiệt.
Giải pháp tôi đưa ra là thay thế tụ điện mới có đúng giá trị điện dung và điện áp theo khuyến nghị của nhà sản xuất. Đồng thời, tôi cũng tiến hành cách điện lại một phần cuộn đề bị ảnh hưởng. Sau khi thay thế và đấu nối lại sơ đồ máy bơm nước 2 pha một cách chính xác, máy bơm đã hoạt động trơn tru trở lại, tiếng ồn giảm đáng kể và không còn hiện tượng nóng bất thường.
Qua trường hợp này, tôi nhận ra rằng việc hiểu rõ sơ đồ máy bơm nước 2 pha không chỉ giúp chẩn đoán bệnh nhanh chóng mà còn tiết kiệm chi phí thay thế nguyên chiếc motor bơm nước. Đây là minh chứng rõ ràng cho tầm quan trọng của kiến thức kỹ thuật cơ bản đối với bất kỳ ai sử dụng thiết bị điện.
Tóm lại, việc nắm rõ sơ đồ máy bơm nước 2 pha, bao gồm cấu trúc cuộn dây và vai trò của tụ điện, là yếu tố nền tảng không chỉ giúp người dùng hiểu sâu sắc nguyên lý hoạt động mà còn hỗ trợ đắc lực trong quá trình lựa chọn, lắp đặt, và vận hành thiết bị một cách an toàn và tối ưu hiệu suất. Khi có kiến thức vững vàng về cấu tạo và thông số kỹ thuật, người sử dụng sẽ dễ dàng chọn được máy bơm nước phù hợp nhất với nhu cầu, đảm bảo độ bền lâu dài và giảm thiểu chi phí phát sinh trong suốt quá trình sử dụng. Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, sẵn sàng tư vấn và hỗ trợ mọi thắc mắc của quý khách hàng, đảm bảo mỗi motor máy bơm nước được vận hành hiệu quả nhất.
