Phân biệt bánh răng hành tinh và côn xoắn là bước quan trọng giúp kỹ thuật viên tối ưu hóa hệ thống truyền động cơ khí. Bánh răng hành tinh sở hữu cấu trúc đồng tâm mang lại khả năng chịu tải vượt trội trong không gian hẹp. Trong khi đó bánh răng côn xoắn là giải pháp truyền lực chuyển hướng vuông góc vận hành êm ái ở tốc độ cao.
Phân biệt bánh răng hành tinh và côn xoắn giúp chọn đúng thiết bị tối ưu.
Bánh răng hành tinh có cấu tạo đồng tâm truyền lực qua nhiều bánh răng nhỏ giúp chịu tải trọng lớn.
Bánh răng côn xoắn có răng cong xoắn ốc chuyển hướng truyền động vuông góc 90 độ rất mượt mà.
Mật độ công suất của hệ hành tinh cao hơn hẳn giúp thu gọn kích thước vỏ hộp số.
Hiệu suất truyền động của cả hai loại đều đạt mức cao nhưng bánh răng côn xoắn ít phát nhiệt ở tốc độ lớn.
Việc nắm rõ các thông số kỹ thuật dưới đây sẽ giúp quý khách đánh giá chính xác từng cơ cấu cơ khí.
Phân biệt bánh răng hành tinh và côn xoắn dựa trên cấu tạo
Cấu trúc cơ khí bên trong quyết định trực tiếp đến hình dáng tổng thể và cách bố trí không gian lắp đặt. Việc tìm hiểu chi tiết các thành phần cấu tạo giúp người dùng dễ dàng nhận biết từng dòng sản phẩm.
Hệ thống bánh răng hành tinh bao gồm một bánh răng mặt trời nằm ở trung tâm quay. Bốn hoặc ba bánh răng hành tinh nhỏ hơn bố trí xung quanh và được giữ cố định bằng một cần mang chắc chắn.
Toàn bộ cụm chi tiết này ăn khớp với vành răng trong có đường kính lớn nhất. Sự phân bổ lực đều ra các bánh răng vệ tinh giúp giảm áp suất bề mặt răng đáng kể trong suốt quá trình vận hành.
Các bánh răng thường được chế tạo từ thép hợp kim gia nhiệt thấm cacbon cao cấp. Bề mặt răng đạt độ cứng 58 đến 62 HRC giúp chống mài mòn tốt trong môi trường làm việc khắc nghiệt.
Trái ngược hoàn toàn bánh răng côn xoắn được thiết kế dưới dạng hình nón cụt đặc trưng. Các răng trên bề mặt không cắt thẳng mà lượn theo đường cong xoắn ốc tinh xảo với góc nghiêng tiêu chuẩn.
Cơ cấu này luôn hoạt động theo từng cặp bao gồm bánh răng quả dứa chủ động và bánh răng vành chậu bị động. Việc gia công răng xoắn yêu cầu máy phay chuyên dụng Gleason hoặc Klingelnberg.
Vật liệu sản xuất bánh răng côn xoắn cũng ưu tiên các dòng thép chịu lực tiêu chuẩn ISO. Bề mặt răng được mài bóng tỉ mỉ để giảm ma sát trượt khi các bề mặt cong tiếp xúc nhau.
Cấu trúc bánh răng hành tinh giúp chia đều tải trọng lên nhiều điểm ăn khớp cùng lúc. Nhờ đó kích thước tổng thể của bộ truyền giảm đi một nửa so với các dạng bánh răng thông thường có cùng công suất.

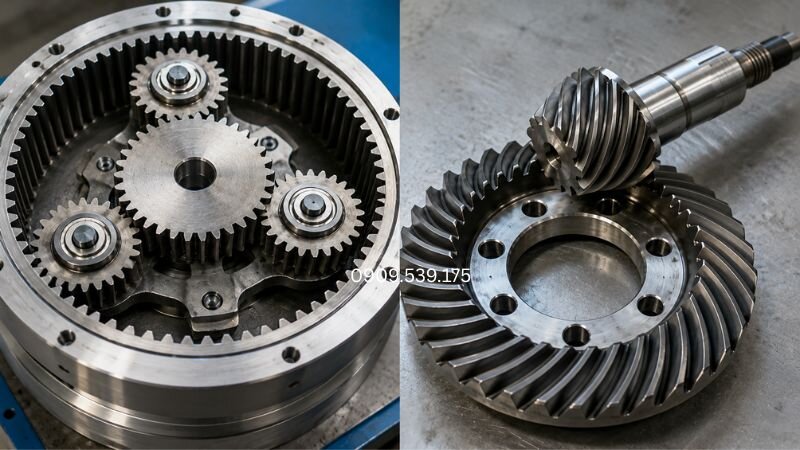

So sánh cấu tạo giúp nhận biết rõ sự khác nhau giữa bánh răng hành tinh và bánh răng côn xoắn.
Bánh răng hành tinh và côn xoắn khác nhau thế nào?
Nguyên lý truyền động là chìa khóa để phân biệt phương thức vận hành của hai hệ thống cơ khí này. Sự khác biệt về hướng trục đầu ra quyết định trực tiếp tính khả thi khi lắp ráp máy móc.
Ở bộ truyền hành tinh trục vào và trục ra luôn nằm thẳng hàng trên cùng một đường tâm đồng trục. Khi bánh răng mặt trời quay nó đẩy các bánh răng vệ tinh lăn dọc theo vành răng cố định.
Chuyển động quay này kéo theo cần mang xoay tròn và truyền động ra trục xuất lực. Quá trình ăn khớp đa điểm liên tục giúp momen xoắn được nhân lên nhiều lần mà không gây lệch phương truyền.
Công thức tính tỷ số truyền của hệ hành tinh phụ thuộc vào số răng của vành răng trong và bánh răng mặt trời theo biểu thức i = 1 + (Z_ring / Z_sun) khi vành răng cố định.
Đối với hệ bánh răng côn xoắn nguyên lý làm việc dựa trên việc truyền lực giữa hai trục giao nhau. Thông thường góc giao giữa hai trục đầu vào và đầu ra đạt chính xác 90 độ vuông góc.
Khi bánh răng quả dứa quay các răng dạng đường cong trượt dần vào bề mặt răng vành chậu. Quá trình tiếp xúc diễn ra từ đầu răng đến cuối răng giúp lực truyền mượt mà và không gây giật cục.
Tỷ số truyền của cặp bánh răng côn xoắn đơn thuần tính bằng tỷ lệ số răng giữa bánh bị động và bánh chủ động theo công thức i = Z_2 / Z_1 tương tự cặp bánh răng trụ.
Tìm hiểu nguyên lý truyền động để phân biệt cách làm việc của hai loại bánh răng
So sánh khả năng làm việc của hai loại bánh răng
Khả năng chịu tải độ ồn và hiệu suất làm việc là các chỉ số kỹ thuật quyết định đến độ bền của hệ thống. Bảng phân tích dưới đây sẽ cung cấp góc nhìn toàn diện cho người vận hành.
Tiêu chí kỹ thuật
Bánh răng hành tinh
Bánh răng côn xoắn
Khả năng chịu tải và momen xoắn
Rất cao nhờ phân bổ lực đều ra nhiều bánh răng tinh hành cùng lúc.
Chịu tải tốt hơn răng côn thẳng nhưng lực tập trung vào một vùng ăn khớp.
Độ ồn và độ rung khi quay
Vận hành mượt ở tốc độ vừa nhưng phát tiếng ồn khi quay quá nhanh.
Rất êm ái ở tốc độ cao nhờ biên dạng răng xoắn tiếp xúc từ từ.
Tỷ số truyền mỗi cấp
Tạo tỷ số truyền lớn từ 3 đến 10 trong một cấp thiết kế nhỏ gọn.
Tỷ số truyền một cấp thường nhỏ hơn chủ yếu để thay đổi góc truyền động.
Hiệu suất truyền động
Đạt khoảng 95 đến 98 phần trăm cho mỗi cấp giảm tốc.
Đạt từ 94 đến 97 phần trăm tùy thuộc vào độ chính xác gia công.
Độ rơ cơ khí (Backlash)
Độ rơ cực nhỏ thích hợp cho các ứng dụng định vị chính xác cao.
Độ rơ trung bình cần căn chỉnh khoảng cách ăn khớp cẩn thận.
Mỗi loại bánh răng đều mang đặc tính kỹ thuật riêng biệt phù hợp từng mục đích vận hành. Việc phân biệt bánh răng hành tinh và côn xoắn qua bảng chỉ số giúp doanh nghiệp tiết kiệm chi phí đầu tư đáng kể.
Đánh giá khả năng chịu tải, độ ồn và tỷ số truyền của từng loại bánh răng
