Bạn đang cần tìm hiểu cách lắp hộp giảm tốc cycloid với động cơ điện 1 pha đúng kỹ thuật để đảm bảo hệ thống vận hành ổn định và bền bỉ? Bài viết này của Hopgiamtoc.org sẽ cung cấp hướng dẫn từng bước chi tiết, từ chuẩn bị dụng cụ đến các lưu ý quan trọng, giúp bạn thực hiện quá trình lắp đặt một cách chính xác và hiệu quả nhất.
Tổng quan về hộp giảm tốc Cycloid và động cơ điện 1 pha
Hộp giảm tốc Cycloid là một giải pháp truyền động cơ khí được ưa chuộng nhờ khả năng chịu tải cao và hiệu suất ổn định. Khi kết hợp với động cơ điện 1 pha, bộ giảm tốc motor này tạo thành một hệ thống mạnh mẽ, phù hợp cho nhiều ứng dụng công nghiệp nhẹ và vừa. Hopgiamtoc.org cung cấp các dòng sản phẩm chất lượng để đảm bảo hiệu quả tối ưu cho hệ thống của bạn.
Cấu tạo và nguyên lý hoạt động của hộp số giảm tốc cycloid
Cấu tạo của hộp số giảm tốc cycloid bao gồm bộ trục đầu vào, trục đầu ra, các bánh răng cycloid độc đáo, giáp mô-men, vòng bi chịu lực và một vỏ hộp chắc chắn. Nguyên lý hoạt động dựa trên chuyển động xoắn đặc biệt của bánh răng cycloid, cho phép truyền động với tỉ số truyền cao trong một thiết kế nhỏ gọn, giảm ma sát và hoạt động êm ái.
Các loại hộp số giảm tốc cycloid phổ biến
Hộp giảm tốc cycloid được phân loại chủ yếu dựa trên kiểu lắp đặt. Hai dạng phổ biến nhất là kiểu chân đế (XWD, BWD series) và kiểu mặt bích (XLD, BLD series). Mỗi kiểu lắp có những ưu điểm riêng, phục vụ các nhu cầu lắp đặt khác nhau, từ đó giúp người dùng dễ dàng chọn lựa giảm tốc cyclo mặt bích hoặc chân đế phù hợp với thiết kế máy móc của mình.
Tiêu chí lựa chọn hộp giảm tốc cycloid phù hợp với motor 1 pha
Việc lựa chọn đúng hộp giảm tốc là yếu tố then chốt để đảm bảo hệ thống vận hành hiệu quả và bền bỉ. Khi chọn hộp giảm tốc cycloid cho động cơ điện 1 pha, bạn cần xem xét kỹ lưỡng các thông số kỹ thuật để có được bộ giảm tốc phù hợp nhất với nhu cầu sử dụng.
Công suất và mô-men xoắn cần thiết
Điều đầu tiên cần xác định là công suất của động cơ điện 1 pha và mô-men xoắn động cơ yêu cầu cho ứng dụng của bạn. Chẳng hạn, nếu bạn đang sử dụng motor 1 pha 5 HP, bạn cần chọn hộp giảm tốc có khả năng chịu tải tương ứng, đảm bảo truyền động hiệu quả mà không gây quá tải cho thiết bị.
Tỉ số truyền và tốc độ đầu ra mong muốn
Tỉ số truyền hộp giảm tốc là yếu tố quyết định tốc độ đầu ra của hệ thống. Tùy thuộc vào ứng dụng, bạn có thể cần tỉ số truyền thấp để đạt tốc độ cao hoặc tỉ số truyền cao để có mô-men xoắn lớn. Hộp giảm tốc cycloid có dải tỉ số truyền rộng, từ 7 đến hơn 1000 lần, cho phép linh hoạt điều chỉnh theo yêu cầu vận hành.
Kiểu lắp đặt và kích thước trục ra
Kiểu lắp đặt (chân đế hoặc mặt bích) cần phải tương thích với cấu trúc máy móc và động cơ điện 1 pha của bạn. Ngoài ra, kích thước trục ra của hộp giảm tốc cũng rất quan trọng, phải khớp với thiết bị đầu cuối để việc kết nối diễn ra thuận lợi và chắc chắn, đảm bảo an toàn và độ bền cho toàn bộ hệ thống.
Chuẩn bị trước khi tiến hành lắp đặt bộ giảm tốc với động cơ 1 pha
Trước khi bắt tay vào việc lắp đặt hộp giảm tốc cycloid với động cơ điện 1 pha, việc chuẩn bị kỹ lưỡng các dụng cụ và kiểm tra thiết bị là vô cùng quan trọng. Giai đoạn này giúp quá trình lắp đặt diễn ra suôn sẻ, đảm bảo an toàn và tối ưu hóa hiệu suất truyền động.
Dụng cụ và vật liệu cần thiết
Để lắp hộp giảm tốc cơ khí với motor điện 1 pha, bạn cần chuẩn bị hộp giảm tốc cycloid (có thể chọn dòng hộp giảm tốc giá rẻ phù hợp nhu cầu), động cơ điện 1 pha, cờ lê hoặc tua vít có kích thước phù hợp, và các loại ốc vít cần thiết. Việc có đầy đủ dụng cụ giúp bạn thực hiện các bước lắp đặt một cách nhanh chóng và chính xác.

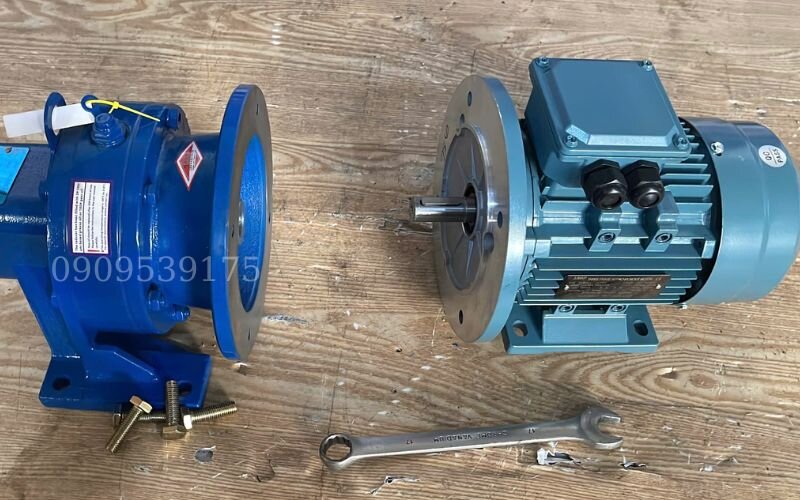

Dụng cụ cần chuẩn bị khi lắp hộp số với motor
Kiểm tra tổng thể các bộ phận
Trước khi lắp đặt, hãy kiểm tra kỹ lưỡng tất cả các bộ phận của hộp giảm tốc cycloid và động cơ điện 1 pha. Đảm bảo rằng không có hư hỏng, cong vênh hoặc thiếu sót phụ kiện. Đặc biệt, nếu bạn sử dụng hộp giảm tốc trung quốc, việc kiểm tra chất lượng và độ chính xác của các chi tiết càng trở nên cần thiết để tránh sự cố trong quá trình vận hành.
Quy trình lắp đặt hộp giảm tốc cycloid với động cơ điện 1 pha
Để hệ thống động cơ giảm tốc hoạt động hiệu quả, việc lắp đặt hộp số giảm tốc động cơ Cycloid với động cơ điện 1 pha cần tuân thủ một quy trình nhất định. Dưới đây là các bước chi tiết mà bạn có thể tham khảo và áp dụng.
Lắp trục động cơ vào hộp giảm tốc cycloid
Đầu tiên, hãy chuẩn bị động cơ điện 1 pha và hộp giảm tốc cycloid đã được kiểm tra. Đặt hộp giảm tốc sao cho trục của động cơ có thể nối chính xác với trục của bộ giảm tốc. Khi các trục đã được căn chỉnh đúng vị trí, hãy tiến hành kết nối chúng, đảm bảo khớp nối chắc chắn để tránh mất hiệu quả truyền động.

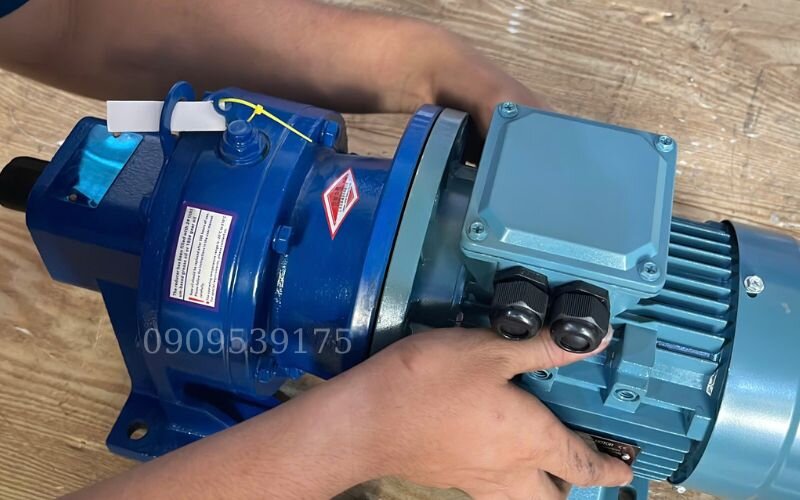

Cách lắp hộp giảm tốc cycloid với động cơ điện 1 pha
Cố định bằng ốc vít
Sau khi trục của động cơ và hộp giảm tốc cycloid đã được kết nối chính xác, bước tiếp theo là sử dụng các ốc vít để cố định hai bộ phận này lại với nhau. Đảm bảo các lỗ bắt ốc trên động cơ và bộ hộp số giảm tốc phù hợp, sau đó tiến hành gắn các ốc vào đúng vị trí. Tránh để ốc bị lệch hoặc thiếu, vì điều này có thể ảnh hưởng đến độ bền và ổn định của hệ thống.

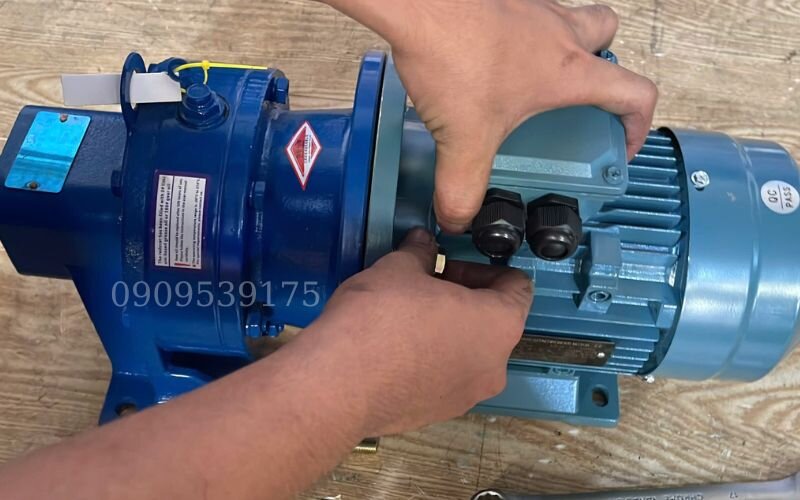

Lắp ốc vào
Siết chặt ốc vít an toàn
Khi các ốc đã được lắp vào, bạn cần vặn chặt chúng một cách chắc chắn. Sử dụng cờ lê hoặc tua vít để siết các ốc với lực vừa phải, đủ để giữ chặt các bộ phận mà không gây hư hại hoặc biến dạng. Việc này là một phần quan trọng của kỹ thuật lắp đặt hộp giảm tốc, đảm bảo kết nối giữa động cơ và hộp số giảm tốc motor luôn chắc chắn, hạn chế rung lắc trong quá trình vận hành.
Vặn ốc chắc chắn
Sau đây là video hướng dẫn chi tiết quy trình lắp đặt:
Lưu ý quan trọng khi lắp đặt và vận hành hộp giảm tốc motor cycloid
Để đảm bảo hệ thống hộp giảm tốc motor Cycloid và động cơ điện 1 pha hoạt động ổn định và bền bỉ, cần tuân thủ các lưu ý quan trọng trong quá trình lắp đặt cũng như vận hành. Việc này giúp kéo dài tuổi thọ thiết bị và duy trì hiệu suất làm việc cao.
Các điểm cần lưu ý trong quá trình lắp ráp
Trước khi bắt đầu, hãy kiểm tra kỹ lưỡng tất cả các bộ phận để đảm bảo không bị hư hỏng và đầy đủ phụ kiện.
Chắc chắn rằng trục động cơ và trục hộp giảm tốc cycloid có kích thước và cấu trúc phù hợp. Nếu không, cần điều chỉnh hoặc thay thế.
Lắp trục động cơ vào trục hộp giảm tốc cycloid phải thật chính xác và thẳng hàng, tránh lắp lệch hoặc nghiêng gây ra sự cố.
Sử dụng cờ lê, tua vít và các dụng cụ khác một cách chính xác. Vặn ốc với lực vừa phải, tránh quá chặt hoặc quá lỏng để không làm hỏng chi tiết hoặc gây mất ổn định.
Kiểm tra sau khi lắp và chạy thử
Sau khi lắp xong, hãy kiểm tra lại tất cả các ốc vít đã được vặn chặt đúng mức. Ốc vít lỏng có thể gây ra rung lắc, ảnh hưởng đến hiệu suất và độ bền của hệ thống. Cuối cùng, cần chạy thử hệ thống để kiểm tra xem hộp giảm tốc cycloid và động cơ điện 1 pha có hoạt động ổn định hay không. Nếu phát hiện tiếng ồn bất thường, rung lắc, hoặc các dấu hiệu khác, cần kiểm tra và sửa chữa ngay lập tức.
Bảo dưỡng định kỳ để tăng tuổi thọ thiết bị
Để kéo dài tuổi thọ và duy trì hiệu suất của hộp số motor, việc bảo dưỡng định kỳ là vô cùng cần thiết. Thực hiện bảo dưỡng hộp giảm tốc cycloid bao gồm kiểm tra dầu bôi trơn, làm sạch và siết chặt các bulông, giúp hệ thống vận hành trơn tru và hạn chế các sự cố không mong muốn.
Lưu ý khi thực hiện lắp hộp giảm tốc cycloid với động cơ điện 1 pha
Ưu điểm và Nhược điểm của hộp giảm tốc cycloid
Hộp giảm tốc cycloid được đánh giá cao trong nhiều ứng dụng công nghiệp, tuy nhiên, cũng có những điểm cần cân nhắc.
Hoạt động êm ái, ít tiếng ồn và độ bền cao nhờ thiết kế chắc chắn.
Độ phức tạp trong thiết kế và chế tạo.
Hiệu suất truyền động cao, giúp tiết kiệm năng lượng.
Yêu cầu độ chính xác cao trong gia công và lắp đặt.
Tỉ số truyền rộng, linh hoạt cho nhiều ứng dụng.
Khó khăn hơn trong việc sửa chữa nếu không có kiến thức chuyên sâu.
Thiết kế nhỏ gọn, tiết kiệm không gian.
Có thể bị kẹt hoặc hỏng nếu không được bôi trơn đúng cách hoặc chịu tải quá mức kéo dài.
Ứng dụng thực tế của hệ thống giảm tốc cycloid với động cơ 1 pha
Sự kết hợp giữa hộp giảm tốc cycloid và động cơ điện 1 pha tạo ra một hệ thống truyền động linh hoạt, phù hợp cho nhiều ngành công nghiệp khác nhau. Hệ thống này đặc biệt hiệu quả trong các ứng dụng hộp giảm tốc trong công nghiệp nhỏ và vừa, nơi đòi hỏi sự ổn định và khả năng chịu tải tốt.
Ví dụ, trong các dây chuyền sản xuất nhỏ, máy đóng gói, máy khuấy trộn thực phẩm, máy móc ngành dệt may hay các thiết bị nâng hạ quy mô nhỏ, bộ giảm tốc motor cycloid với động cơ 1 pha thường được sử dụng để điều chỉnh tốc độ và tăng mô-men xoắn, góp phần tối ưu hóa quy trình làm việc và nâng cao hiệu quả sản xuất.
Giá thành hộp giảm tốc Cycloid tại Hopgiamtoc.org và tư vấn mua hàng
Hopgiamtoc.org tự hào là đơn vị cung cấp hộp số giảm tốc uy tín, mang đến đa dạng các dòng hộp giảm tốc Cycloid chất lượng cao. Để giúp quý khách hàng dễ dàng lựa chọn sản phẩm phù hợp, chúng tôi xin cung cấp bảng giá hộp giảm tốc mới nhất và chi tiết dưới đây.
Đội ngũ chuyên gia của Hopgiamtoc.org luôn sẵn sàng tư vấn để bạn chọn được hộp giảm tốc cycloid có tỉ số truyền, công suất và kiểu lắp phù hợp nhất với nhu cầu sử dụng. Chúng tôi cam kết cung cấp hộp số giảm tốc chính hãng, bảo hành dài hạn và hỗ trợ kỹ thuật tận tình.
Chính sách bảo hành, giao nhận và cam kết tại Hopgiamtoc.org
Khách hàng khi lựa chọn mua hộp giảm tốc tại Hopgiamtoc.org sẽ hưởng những chính sách và lợi ích đặc biệt sau:
Thời gian bảo hành lên đến 24 tháng
Mỗi sản phẩm hộp giảm tốc (hộp số giảm tốc) cung cấp bởi Hopgiamtoc.org đều được áp dụng chế độ bảo hành chính hãng kéo dài 24 tháng. Điều này giúp quý khách an tâm tuyệt đối khi sử dụng, nhờ vào chính sách hậu mãi được thực hiện một cách rõ ràng, minh bạch và hiệu quả.
Dịch vụ vận chuyển toàn quốc
Hopgiamtoc.org cung cấp dịch vụ giao nhận hàng hóa trên phạm vi toàn quốc. Bất kể vị trí địa lý của quý khách, sản phẩm sẽ được chuyển đến đúng hẹn và trong tình trạng tốt nhất.
Chất lượng sản phẩm theo tiêu chuẩn Châu Âu và công nghệ Đức
Các loại hộp giảm tốc tại Hopgiamtoc.org đều được sản xuất dựa trên công nghệ Đức hiện đại, tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng của Châu Âu. Điều này cam kết mang lại sản phẩm có độ bền vượt trội và khả năng vận hành ổn định lâu dài.
Mức giá cạnh tranh cùng chính sách chiết khấu ưu đãi
Chúng tôi cam kết cung cấp sản phẩm với mức giá hợp lý và cạnh tranh nhất trên thị trường. Đặc biệt, Hopgiamtoc.org có chính sách chiết khấu hấp dẫn dành riêng cho các đối tác đại lý và khách hàng đặt mua số lượng lớn, giúp tối đa hóa lợi nhuận kinh doanh.
Chứng nhận chất lượng và nguồn gốc đầy đủ (CO, CQ)
Toàn bộ sản phẩm được phân phối đều đi kèm với các chứng nhận cần thiết về xuất xứ (CO) và chất lượng (CQ). Những giấy tờ này đảm bảo tính hợp pháp và chất lượng, mang lại sự an tâm tuyệt đối cho khách hàng khi tích hợp sản phẩm vào các dự án hoặc công trình đòi hỏi hồ sơ kỹ thuật nghiêm ngặt.
Thông tin liên hệ mua hàng
Quý khách có nhu cầu tư vấn hoặc tìm mua hộp giảm tốc phù hợp với ứng dụng của mình? Hãy liên hệ trực tiếp với Hopgiamtoc.org qua các kênh sau:
Các câu hỏi thường gặp về lắp đặt và sử dụng hộp giảm tốc Cycloid
Khi lắp đặt và sử dụng hộp số motor giảm tốc cycloid với động cơ điện 1 pha, khách hàng thường có một số thắc mắc phổ biến. Dưới đây là những câu trả lời chi tiết từ Hopgiamtoc.org để giải đáp các băn kho khoăn của bạn.
Lắp hộp giảm tốc Cycloid với động cơ điện 1 pha sai cách có ảnh hưởng gì không?
Có. Nếu lắp sai, hệ thống có thể bị rung lắc, phát ra tiếng ồn bất thường, giảm hiệu suất truyền động, thậm chí gây hư hỏng motor hoặc hộp số giảm tốc động cơ. Điều này làm giảm tuổi thọ thiết bị và tăng chi phí bảo trì.
Tuổi thọ của hộp giảm tốc Cycloid khi lắp với động cơ điện 1 pha có lâu không?
Nếu được lắp đặt đúng kỹ thuật, bảo dưỡng định kỳ và vận hành trong giới hạn tải trọng cho phép, hộp số motor Cycloid có thể hoạt động bền bỉ nhiều năm, đảm bảo hiệu suất ổn định và đáng tin cậy.
Thời gian lắp hộp giảm tốc Cycloid với động cơ điện 1 pha mất bao lâu?
Thông thường, nếu đã chuẩn bị đầy đủ dụng cụ và phụ kiện, quá trình lắp đặt hộp giảm tốc motor chỉ mất khoảng từ 20 đến 40 phút. Tuy nhiên, thời gian có thể thay đổi tùy thuộc vào kinh nghiệm của người thực hiện và độ phức tạp của hệ thống.
Khi nào nên thay mới hộp giảm tốc Cycloid đã lắp với động cơ điện 1 pha?
Bạn nên cân nhắc thay mới hộp số giảm tốc động cơ khi thiết bị phát ra tiếng ồn lớn bất thường, bị rò rỉ dầu nghiêm trọng, hiệu suất truyền động giảm đáng kể hoặc không còn đáp ứng được yêu cầu về công suất, mô-men xoắn của ứng dụng.
Hopgiamtoc.org có cung cấp dịch vụ hỗ trợ kỹ thuật lắp đặt không?
Có. Hopgiamtoc.org cung cấp dịch vụ tư vấn và hỗ trợ kỹ thuật chuyên nghiệp, giúp khách hàng lựa chọn sản phẩm phù hợp và hướng dẫn chi tiết về kỹ thuật lắp đặt hộp giảm tốc để đảm bảo hệ thống vận hành tối ưu nhất.
Kết luận
Việc lắp hộp giảm tốc Cycloid với động cơ điện 1 pha đúng cách là yếu tố then chốt để đảm bảo hệ thống truyền động hoạt động hiệu quả, an toàn và bền bỉ. Bằng cách tuân thủ các bước hướng dẫn và lưu ý quan trọng mà Hopgiamtoc.org đã chia sẻ, bạn có thể tối ưu hóa hiệu suất thiết bị và kéo dài tuổi thọ của chúng.
