Khớp Nối Cao Su: Cấu Tạo, Phân Loại Và Ứng Dụng Chống Rung Giảm Chấn
Khớp nối cao su là giải pháp cơ khí thiết yếu, giúp hấp thụ rung động, bù sai lệch trục và giảm tiếng ồn hiệu quả trong các hệ thống truyền động và đường ống. Thiết bị đàn hồi này đảm bảo sự vận hành êm ái, bảo vệ động cơ và kéo dài tuổi thọ thiết bị, nhờ vào đặc tính co giãn và khả năng chịu lực vượt trội.
Những điểm chính cần biết về khớp nối cao su
- Là phụ kiện đàn hồi, hấp thụ rung động và chấn động, bảo vệ động cơ và máy công tác.
- Cấu tạo gồm bầu cao su (EPDM, NBR), lớp gia cố và phần kết nối (mặt bích hoặc ren).
- Có khả năng bù sai lệch tâm trục, giãn nở nhiệt và giảm tiếng ồn hiệu quả.
- Phân loại theo kiểu kết nối (mặt bích, ren) và cấu tạo hình học (cầu đơn, cầu đôi).
- Lựa chọn dựa trên kích thước, áp lực, môi trường lưu chất và loại khớp nối phù hợp.
Để hiểu rõ hơn về từng khía cạnh kỹ thuật, hãy cùng Hopgiamtoc.org đi sâu vào phân tích chi tiết.
Tại Hopgiamtoc.org, chúng tôi tự hào sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện, kế thừa những giá trị cốt lõi và kiến thức thực tiễn vượt trội.
Khớp nối cao su là gì và tại sao lại quan trọng?
Trước khi lựa chọn bất kỳ một thiết bị cơ khí nào cho hệ thống, việc nắm vững định nghĩa cơ bản là điều kiện tiên quyết. Hãy cùng Hopgiamtoc.org làm rõ khái niệm cơ bản về loại khớp nối đặc biệt này và tìm hiểu lý do tại sao đặc tính đàn hồi lại giúp nó được mệnh danh là khớp nối mềm tốt nhất hiện nay.
Khái niệm khớp nối cao su
Khớp nối cao su (còn được gọi là khớp nối mềm cao su, khớp nối chống rung) là một bộ phận cơ khí đàn hồi được sử dụng để kết nối các đường ống với nhau, hoặc kết nối giữa trục động cơ và máy công tác (như máy bơm, máy nén khí). Với đặc tính co giãn linh hoạt, thiết bị này có khả năng hấp thụ các chuyển động cơ học, triệt tiêu lực tác động và giảm thiểu rung chấn trong quá trình vận hành.
Cấu tạo chi tiết của khớp nối mềm cao su
Một sản phẩm khớp nối mềm tiêu chuẩn được cấu thành từ các bộ phận chính sau, mỗi bộ phận đóng vai trò then chốt trong hiệu suất tổng thể của thiết bị:
- Phần thân (Bầu cao su): Được làm từ cao su tổng hợp cao cấp như EPDM, NBR hoặc Neoprene. Vật liệu này quyết định khả năng chịu nhiệt, chịu hóa chất và độ đàn hồi của thiết bị. EPDM lý tưởng cho nước nóng, NBR cho môi trường dầu mỡ và Neoprene cho kháng thời tiết tốt.
- Lớp gia cố chịu lực: Nằm ẩn bên trong lớp cao su, thường được đan bằng các sợi nilon tổng hợp hoặc lưới thép. Lớp này giúp bầu cao su chịu được áp lực cao của dòng chảy mà không bị bục vỡ, đồng thời duy trì hình dạng ổn định dưới tác động của áp suất.
- Phần kết nối (Mặt bích hoặc rắc co ren): Được chế tạo từ thép mạ kẽm, Inox 304/316 hoặc gang. Bộ phận này dùng để bắt bu-lông ép chặt khớp nối vào hệ thống đường ống hoặc trục máy, đảm bảo liên kết chắc chắn và kín khít.
Chuyên gia kỹ thuật khuyên dùng: Lựa chọn vật liệu bầu cao su phù hợp với môi chất vận chuyển là cực kỳ quan trọng. Cao su EPDM được khuyến nghị cho nước sạch, nước nóng, axit và kiềm nhẹ. NBR phù hợp với dầu, xăng, dầu diesel. Sử dụng đúng vật liệu sẽ tối ưu hóa tuổi thọ và hiệu suất của khớp nối.
Nguyên lý hoạt động giảm chấn
Khi động cơ điện hoặc máy bơm vận hành, lực ly tâm và áp suất chất lỏng sẽ tạo ra các dao động tần số cao. Lúc này, phần bầu cao su đóng vai trò như một tấm nệm đàn hồi. Thay vì để lực rung truyền trực tiếp từ chi tiết này sang chi tiết khác gây nứt gãy, cao su sẽ co giãn và hấp thụ toàn bộ động năng, chuyển hóa chúng thành nhiệt năng nhỏ và giải tán ra môi trường.
Quá trình hấp thụ năng lượng này không chỉ làm giảm biên độ rung lắc mà còn giảm thiểu đáng kể tiếng ồn phát sinh. Đồng thời, khả năng đàn hồi giúp khớp nối linh hoạt bù trừ các sai lệch nhỏ về độ đồng tâm giữa các trục, đảm bảo hệ thống vận hành êm ái và ổn định hơn.
| Ưu điểm | Nhược điểm |
|---|---|
| Hấp thụ rung động và tiếng ồn hiệu quả | Giới hạn về nhiệt độ và áp suất làm việc |
| Bù sai lệch trục (góc, dọc, ngang) | Dễ bị lão hóa bởi tia UV và hóa chất mạnh |
| Chống ăn mòn, tuổi thọ cao trong môi trường phù hợp | Không phù hợp cho truyền mô-men xoắn quá lớn |
| Dễ lắp đặt và bảo trì (loại ren) | Có thể bị phồng hoặc biến dạng nếu quá tải |
| Giá thành tương đối phải chăng | Yêu cầu kiểm tra định kỳ để phát hiện vết nứt |
Khớp nối cao su mang lại lợi ích gì cho hệ thống truyền động?
Khớp nối cao su giảm chấn mang lại nhiều lợi ích kinh tế và kỹ thuật vượt trội cho hệ thống cơ điện, góp phần đáng kể vào việc đảm bảo độ bền và hiệu suất hoạt động của mô tơ, máy bơm cùng các thiết bị liên quan.
Chống rung lắc và bảo vệ trục mô tơ
Động cơ điện và hộp giảm tốc hoạt động ở tốc độ cao (1400 – 2800 vòng/phút) luôn tạo ra biên độ rung nhất định. Khớp nối cao su triệt tiêu lực rung này, giúp bảo vệ vòng bi (bạc đạn) và trục động cơ khỏi tình trạng gãy, nứt do mỏi cơ học. Điều này kéo dài tuổi thọ của toàn bộ hệ thống truyền động.
Bù sai lệch tâm trục giữa động cơ và máy công tác

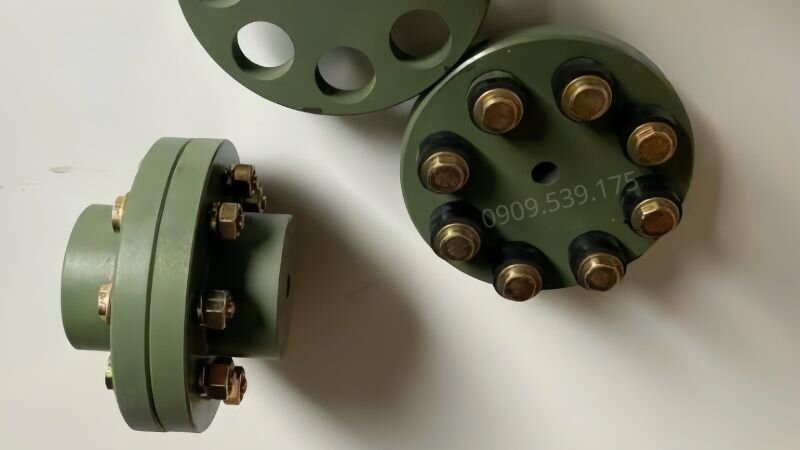

Trong thực tế thi công, rất khó để căn chỉnh trục mô tơ và trục máy công tác nằm trên một đường thẳng tuyệt đối. Khớp nối với lõi cao su linh hoạt cho phép bù trừ các sai lệch góc, sai lệch dọc trục và ngang trục (lên đến vài milimet hoặc độ), giúp hệ thống quay trơn tru mà không bị kẹt hay quá tải. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao.
Bù trừ sự co giãn nhiệt độ trong đường ống
Hệ thống bơm nước nóng, lò hơi hay hóa chất luôn phải đối mặt với hiện tượng giãn nở do nhiệt độ thay đổi. Nếu sử dụng các khớp nối kim loại cứng, đường ống có nguy cơ bị đứt gãy. Khớp nối mềm cao su sẽ tự động co bóp để thích ứng với chiều dài đường ống thay đổi, giữ cho toàn bộ hệ thống luôn ở trạng thái an toàn, tránh các hỏng hóc nghiêm trọng.
Giảm ô nhiễm tiếng ồn cho nhà xưởng
Âm thanh lan truyền qua vật liệu rắn (kim loại) nhanh và lớn hơn nhiều so với vật liệu mềm. Bằng cách chèn vật liệu cao su vào giữa hệ thống truyền động, tiếng ồn chói tai từ động cơ được giảm thiểu đáng kể, tạo môi trường làm việc an toàn và thoải mái hơn cho người lao động, đồng thời tuân thủ các quy định về tiếng ồn công nghiệp.
Để đảm bảo hệ thống của bạn luôn vận hành tối ưu, việc đầu tư vào các loại khớp nối cao su chất lượng là một quyết định sáng suốt. Hopgiamtoc.org luôn sẵn lòng cung cấp những giải pháp kỹ thuật phù hợp nhất, giúp bạn tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị.
Lưu ý kỹ thuật: Khớp nối cao su không chỉ giảm rung mà còn đóng vai trò là một bộ phận cách điện, ngăn chặn dòng điện lạc truyền qua đường ống trong một số ứng dụng nhất định. Điều này tăng cường an toàn cho hệ thống và người vận hành.
Phân loại khớp nối cao su phổ biến trên thị trường
Tùy thuộc vào quy mô hệ thống, yêu cầu về áp lực và môi trường làm việc, khớp nối cao su được phân chia theo các tiêu chí hình học và kiểu lắp đặt sau. Việc hiểu rõ các loại này giúp kỹ sư lựa chọn thiết bị phù hợp nhất.
Theo kiểu kết nối
Tiêu chí đầu tiên và cũng là yếu tố bắt buộc phải xem xét khi lựa chọn khớp nối chính là phương thức lắp ráp thiết bị vào hệ thống đường ống. Tùy thuộc vào kích thước ống (DN) và áp lực vận hành của dòng chảy, khớp nối mềm được chia thành hai kiểu kết nối cơ bản sau đây:
Khớp nối mềm cao su mặt bích (Dành cho đường ống lớn DN50 – DN600+, áp lực cao)
Hai đầu là mặt bích kết nối bằng bu-lông. Loại này chịu được áp lực làm việc cực lớn (PN10, PN16, PN25, PN40), chuyên dùng cho các nhà máy công nghiệp quy mô lớn, hệ thống phòng cháy chữa cháy (PCCC) và trạm xử lý nước thải.
- Đặc điểm: Hai đầu gắn mặt bích theo các tiêu chuẩn quốc tế như JIS 10K/20K, BS PN16/25, ANSI Class 150/300. Cấu trúc này chịu được áp suất dòng chảy rất lớn và sức kéo mạnh, đảm bảo độ kín và an toàn tuyệt đối.
- Ứng dụng: Phục vụ trạm bơm cấp thoát nước thành phố, hệ thống PCCC, nhà máy xử lý nước thải công nghiệp, nhà máy hóa chất và các hệ thống HVAC quy mô lớn.

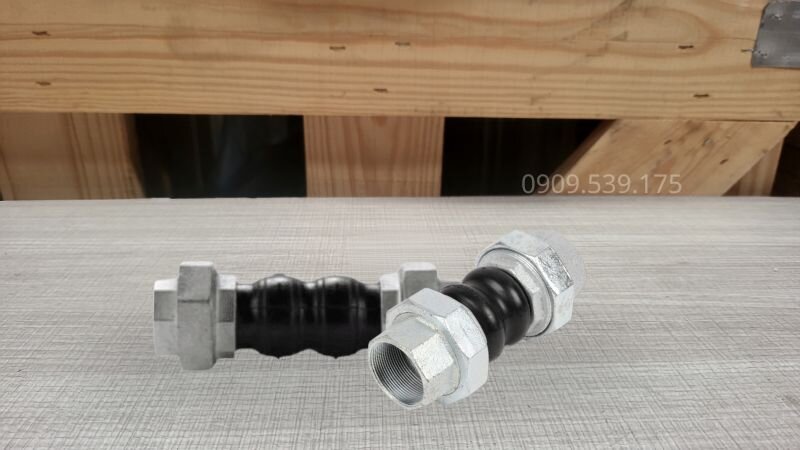

Khớp nối mềm cao su lắp ren (Dành cho đường ống nhỏ gọn DN15 – DN50)
Sử dụng đầu nối rắc co bằng gang hoặc Inox. Loại này dễ dàng lắp đặt bằng cờ lê, phù hợp cho các trạm bơm gia đình, hệ thống HVAC quy mô nhỏ, hoặc đường ống nước sinh hoạt và các ứng dụng công nghiệp nhẹ.
- Đặc điểm: Sử dụng kiểu kết nối rắc co ren bằng gang mạ kẽm, đồng thau hoặc inox. Lắp đặt cực kỳ nhanh chóng bằng cờ lê, không yêu cầu thiết bị chuyên dụng, giúp tiết kiệm thời gian và chi phí.
- Ứng dụng: Thường dùng cho các hệ thống máy bơm dân dụng nhỏ, hệ thống cấp nước sinh hoạt, chiller cỡ nhỏ, máy nén khí mini và các đường ống dẫn hóa chất không ăn mòn.
Theo cấu tạo hình học
Hình dáng bên ngoài của phần bầu cao su quyết định trực tiếp đến biên độ co giãn và khả năng hấp thụ rung chấn. Xét theo cấu tạo hình học, chúng ta có thể dễ dàng phân biệt thiết bị này qua hai hình dáng đặc trưng, mỗi loại có ưu điểm riêng biệt cho từng ứng dụng.
Khớp nối cao su cầu đơn (1 sóng)
Khớp nối cao su cầu đơn có 1 bầu cao su nhô ra ở giữa. Đây là cấu trúc tiêu chuẩn, cung cấp khả năng giảm chấn và bù trừ sai lệch ở mức độ cơ bản. Phù hợp với 80% nhu cầu thông dụng tại các nhà máy và hệ thống công nghiệp không có độ rung động quá lớn.

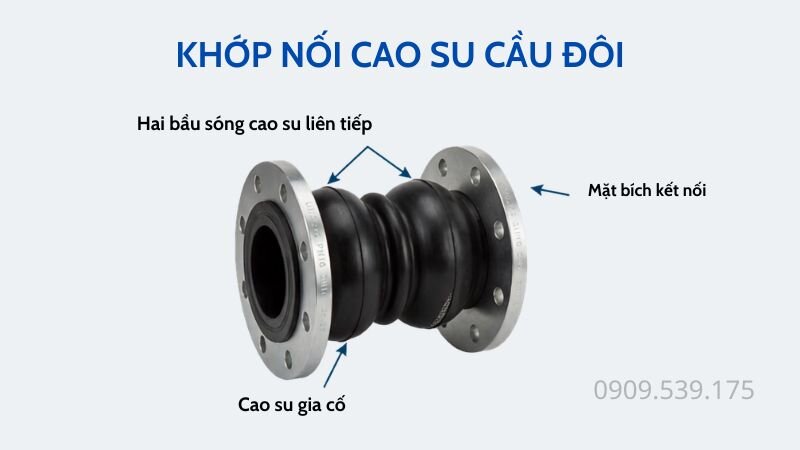

Khớp nối cao su cầu đôi (2 sóng)
Khớp nối cao su cầu đôi có cấu tạo gồm 2 bầu sóng cao su liên tiếp nhau. Thiết kế cầu đôi mang lại khả năng kéo giãn, nén ép và chịu độ lệch góc vượt trội hơn hẳn so với loại cầu đơn. Chuyên dụng cho các hệ thống có độ rung giật cực kỳ dữ dội, cần khả năng bù trừ lớn và ổn định cao.
| Đặc điểm | Khớp Nối Cầu Đơn | Khớp Nối Cầu Đôi |
|---|---|---|
| Cấu tạo | 1 bầu sóng cao su | 2 bầu sóng cao su liên tiếp |
| Khả năng giảm chấn | Cơ bản, phù hợp hầu hết ứng dụng | Vượt trội, chịu rung giật mạnh hơn |
| Khả năng bù sai lệch | Tốt, mức độ vừa phải | Rất tốt, biên độ bù lệch lớn hơn |
| Khả năng chịu kéo/nén | Tương đối | Cao hơn đáng kể |
| Ứng dụng điển hình | Hệ thống bơm nước thông thường, HVAC | Trạm bơm công nghiệp nặng, hệ thống có độ rung cao |
| Chi phí | Thấp hơn | Cao hơn |
Việc lựa chọn giữa khớp nối cầu đơn và cầu đôi cần cân nhắc kỹ lưỡng về mức độ rung động dự kiến, yêu cầu về bù sai lệch và ngân sách đầu tư. Một lựa chọn phù hợp sẽ tối ưu hóa hiệu quả và độ bền của hệ thống.
Hướng dẫn chọn khớp nối cao su chuẩn kỹ thuật cho máy bơm, mô tơ
Để đảm bảo hiệu suất vận hành cao nhất cho động cơ điện, máy bơm và toàn bộ hệ thống đường ống, quá trình chọn lọc khớp nối này cần tuân thủ các tiêu chí kỹ thuật dưới đây, tránh những sai lầm có thể dẫn đến hỏng hóc nghiêm trọng.
- Đo đạc kích thước chính xác: Chọn đúng đường kính định danh (DN) khớp với thông số của họng bơm hoặc đường ống. Sai kích thước sẽ gây rò rỉ hoặc khó khăn khi lắp đặt, ảnh hưởng đến hiệu quả truyền chất lỏng.
- Xác định áp lực làm việc: Áp suất tối đa mà khớp nối có thể chịu đựng (PN10, PN16, PN25…) phải lớn hơn hoặc bằng áp suất vận hành tối đa của hệ thống máy bơm. Không tuân thủ có thể dẫn đến bục vỡ khớp nối.
- Môi trường lưu chất: Đây là yếu tố cực kỳ quan trọng. Nếu dùng cho nước sạch, cao su EPDM là lựa chọn tốt nhất. Nếu môi trường có dầu mỡ, hóa chất, hãy ưu tiên chọn cao su NBR hoặc Teflon. Đối với hóa chất ăn mòn mạnh, cần tham khảo vật liệu FKM hoặc PTFE.
- Nhiệt độ hoạt động: Khớp nối cao su có giới hạn nhiệt độ nhất định. Đảm bảo nhiệt độ lưu chất và môi trường xung quanh nằm trong phạm vi cho phép của vật liệu cao su để tránh lão hóa nhanh chóng và suy giảm hiệu suất.

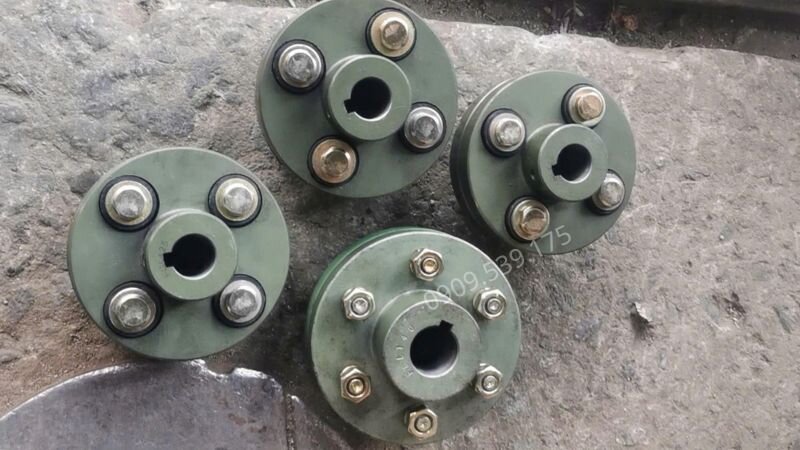

- Giải pháp thay thế ưu việt cho trục động cơ: Nếu mục đích chính của bạn là kết nối truyền động trực tiếp giữa trục motor và trục hộp số/máy bơm, thay vì dùng khớp ống, bạn nên trang bị khớp nối trục cơ khí có đệm cao su (vòng đệm hoa thị) hoặc khớp nối xích. Các loại khớp nối này được thiết kế đặc biệt để truyền mô-men xoắn mạnh mẽ và đảm bảo độ bền vượt thời gian trong ứng dụng truyền động cơ học.
Mẹo nhỏ từ chuyên gia: Khi lựa chọn khớp nối cho hệ thống phức tạp, đừng ngần ngại tham khảo ý kiến từ các nhà cung cấp uy tín hoặc chuyên gia kỹ thuật. Việc này giúp tránh các rủi ro không đáng có và tối ưu hóa chi phí đầu tư.
Câu hỏi thường gặp
Khớp nối cao su có tác dụng chính là gì trong hệ thống?
Khớp nối cao su giúp hấp thụ rung động, giảm tiếng ồn và bù đắp sai lệch trục giữa động cơ và máy công tác. Ngoài ra, thiết bị này còn giúp hệ thống đường ống linh hoạt hơn trước sự giãn nở nhiệt, bảo vệ vòng bi và trục máy khỏi hư hại do mỏi cơ học.
Nên chọn vật liệu bầu cao su nào cho môi trường dầu mỡ?
Đối với môi trường có chứa dầu, xăng hoặc dầu diesel, bạn nên lựa chọn bầu cao su NBR. Loại vật liệu này có khả năng kháng dầu vượt trội, ngăn ngừa tình trạng cao su bị trương nở hoặc mủn, đảm bảo độ bền và an toàn cho hệ thống truyền dẫn.
Khi nào nên sử dụng khớp nối cầu đôi thay vì cầu đơn?
Bạn nên dùng khớp nối cầu đôi (2 sóng) khi hệ thống có độ rung giật cực mạnh hoặc yêu cầu biên độ co giãn, bù sai lệch góc lớn hơn mức bình thường. Thiết kế hai bầu sóng liên tiếp mang lại khả năng linh hoạt và giảm chấn vượt trội so với loại cầu đơn.
Làm thế nào để chọn đúng kích thước khớp nối cho máy bơm?
Bạn cần xác định đường kính định danh (DN) khớp với họng bơm, kiểm tra áp lực làm việc (PN10, PN16...) và kiểu kết nối là mặt bích hay ren. Việc chọn đúng thông số kỹ thuật giúp đảm bảo độ kín khít, tránh rò rỉ và tối ưu hóa hiệu suất vận hành.
Cần lưu ý gì khi bảo trì khớp nối mềm cao su?
Hãy kiểm tra định kỳ để phát hiện các vết nứt, hiện tượng phồng rộp hoặc tình trạng lão hóa do tia UV. Nếu cao su bị cứng hoặc mất độ đàn hồi, bạn cần thay thế ngay để tránh rủi ro bục vỡ gây gián đoạn hệ thống và mất an toàn lao động.
Kết luận
Khớp nối cao su đóng vai trò then chốt, giúp máy bơm và hệ thống động cơ điện vận hành êm ái, an toàn và kéo dài tuổi thọ tối đa. Việc hiểu rõ cấu tạo, cơ chế hoạt động cũng như cách phân loại sẽ giúp các kỹ sư và người dùng đưa ra quyết định mua sắm chính xác, từ đó tối ưu hóa hiệu quả vận hành và tiết kiệm chi phí bảo trì về sau.
