Việc chọn tỷ số truyền hộp giảm tốc chính xác là chìa khóa then chốt để tối ưu hiệu suất và độ bền cho máy móc công nghiệp. Tỷ số truyền là tỷ lệ giữa vận tốc đầu vào từ motor và vận tốc đầu ra tại trục tải. Nắm vững kỹ thuật này giúp doanh nghiệp tránh rủi ro quá tải motor hoặc lãng phí năng suất vận hành trong mọi ứng dụng truyền động cơ khí.
Kinh nghiệm kỹ thuật giúp bạn chọn tỷ số truyền hộp giảm tốc tối ưu nhất
Tỷ số truyền quyết định trực tiếp đến sự cân bằng giữa tốc độ quay và momen xoắn đầu ra.
Công thức cơ bản i = n1/n2 là nền tảng quan trọng nhất để xác định thông số thiết bị.
Lựa chọn đúng tỷ số truyền giúp kéo dài tuổi thọ động cơ điện và giảm chi phí bảo trì.
Cần đặc biệt lưu ý đến hệ số an toàn SF khi ứng dụng trong các môi trường tải nặng.
Làm tròn tỷ số truyền theo bảng quy chuẩn của nhà sản xuất giúp dễ dàng thay thế vật tư.
Mời quý khách hàng cùng Hopgiamtoc.org đi sâu vào phân tích các tiêu chuẩn kỹ thuật và quy trình lựa chọn thiết bị chuyên nghiệp ngay sau đây.
Tại sao cần chọn đúng tỷ số truyền hộp giảm tốc cho hệ thống?
Tỷ số truyền là thông số quyết định trực tiếp đến sự an toàn, độ bền và hiệu năng thực tế của hộp giảm tốc hay còn gọi là hộp số giảm tốc. Đây là đại lượng thể hiện tỷ lệ giữa tốc độ quay của trục đầu vào và tốc độ quay của trục đầu ra.
Hộp giảm tốc tạo ra giá trị này thông qua sự ăn khớp của hệ thống bánh răng hoặc trục vít bánh vít bên trong cấu tạo. Khi chọn tỷ số truyền hộp giảm tốc, bạn đang trực tiếp điều chỉnh năng lượng từ motor để phù hợp với yêu cầu thực tế của dây chuyền sản xuất.
Một quy luật bất biến trong cơ khí chính là sự đánh đổi giữa tốc độ và lực kéo. Khi tốc độ giảm đi bao nhiêu lần thông qua bộ giảm tốc thì lực momen xoắn sẽ tăng lên bấy nhiêu lần sau khi trừ đi hao hụt ma sát.
Việc chọn sai thông số này sẽ dẫn đến hai hệ lụy nghiêm trọng. Nếu tỷ số truyền quá nhỏ, motor không đủ lực kéo sẽ bị kẹt, dẫn đến quá tải, sinh nhiệt và gây cháy motor. Ngược lại, nếu tỷ số truyền quá lớn, dây chuyền sẽ chạy quá chậm làm sụt giảm năng suất đầu ra.

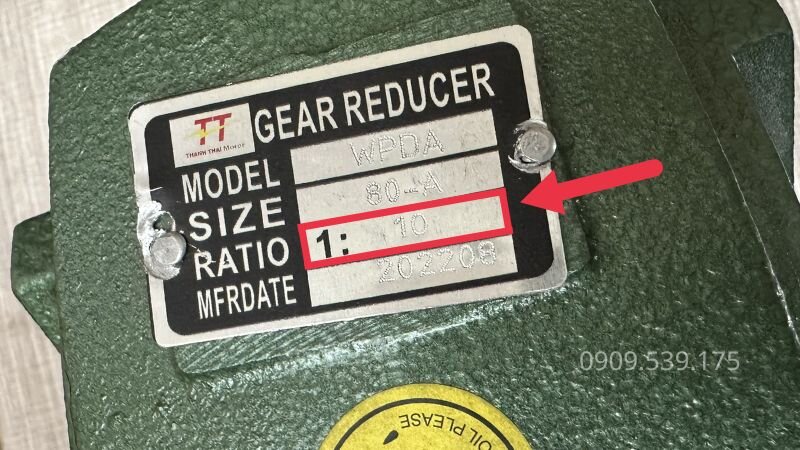

Tỷ số truyền là tỷ lệ giữa tốc độ quay của trục đầu vào và trục đầu ra
Công thức tính chọn tỷ số truyền hộp giảm tốc chuẩn xác nhất
Để đảm bảo tính chính xác khi đầu tư thiết bị, kỹ sư cần dựa trên các công thức toán học thực tế. Phương pháp phổ biến nhất là dựa trên sự tương quan về tốc độ giữa động cơ điện và tốc độ yêu cầu của tải.
Công thức tính toán cơ bản như sau: i = n1/n2. Trong đó, i là tỷ số truyền của hộp giảm tốc, n1 là tốc độ vòng quay của trục đầu vào tính theo RPM và n2 là tốc độ vòng quay mục tiêu tại trục đầu ra.
Việc xác định n1 thường khá đơn giản thông qua tem nhãn của motor điện. Tuy nhiên, việc xác định n2 đòi hỏi sự tính toán tỉ mỉ dựa trên bán kính nhông xích, tốc độ băng tải hoặc chu kỳ làm việc của máy trộn.
Công thức tính tỷ số truyền theo tốc độ vòng quay đầu vào và đầu ra
Mối liên hệ giữa tỷ số truyền và lực momen xoắn
Lực kéo tại trục ra của bộ giảm tốc motor phụ thuộc vào công suất motor và tốc độ vòng quay sau khi giảm. Công thức tính lực kéo tiêu chuẩn là T = (9.55 * P) / n2, với T là momen xoắn đơn vị NM và P là công suất đơn vị W.
Khi bạn tiến hành chọn tỷ số truyền hộp giảm tốc càng lớn, giá trị n2 sẽ càng nhỏ. Theo công thức trên, khi n2 nằm ở mẫu số giảm xuống, giá trị T sẽ tăng lên đáng kể, giúp máy có khả năng kéo được những vật khối lượng lớn.
Đội ngũ kỹ thuật tại Hopgiamtoc.org với kinh nghiệm kế thừa từ Thành Thái Motor luôn lưu ý khách hàng rằng hiệu suất truyền động của mỗi loại hộp số là khác nhau. Ví dụ, hộp số bánh răng có hiệu suất cao hơn so với hộp số trục vít bánh vít do ít tiêu hao năng lượng vì ma sát trượt.
Tầm quan trọng của công suất và tốc độ motor
Động cơ điện sinh ra công suất chuyển động nhưng hộp giảm tốc mới là thiết bị biến đổi năng lượng đó thành lực hữu ích. Nếu chọn tỷ số truyền quá nhỏ cho hệ thống tải nặng, động cơ sẽ gầm máy và sinh nhiệt cục bộ rất nhanh.
Ngược lại, việc chọn tỷ số truyền quá lớn khiến lực kéo dư thừa không cần thiết. Điều này không chỉ gây lãng phí chi phí đầu tư bộ hộp số giảm tốc mà còn làm chậm tiến độ sản xuất của toàn bộ nhà máy.

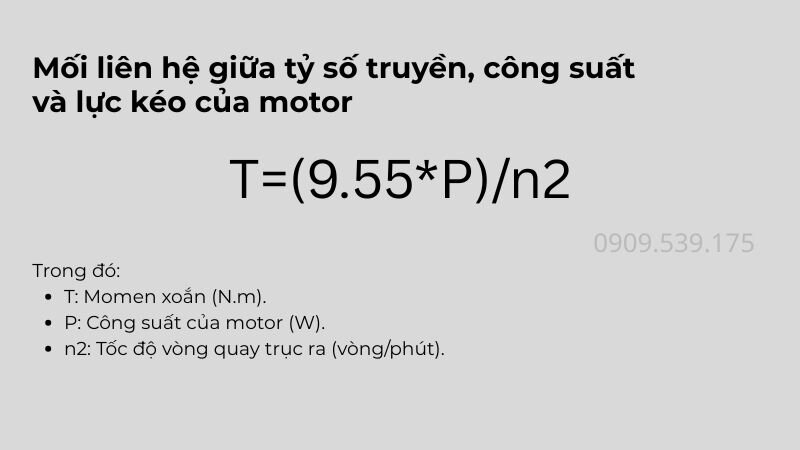

Mối liên hệ giữa tỷ số truyền công suất và lực kéo của động cơ
Quy trình 4 bước chọn tỷ số truyền hộp giảm tốc chuyên nghiệp
Dưới đây là quy trình 4 bước được Hopgiamtoc.org đúc kết để giúp khách hàng xác định chính xác thiết bị cần dùng. Quy trình này áp dụng cho hầu hết các loại hộp giảm tốc cơ khí hiện nay trên thị trường.
Bước 1: Xác định tốc độ motor đầu vào n1
Bạn cần kiểm tra thông số RPM trên tem nhãn của động cơ điện. Tại Việt Nam, motor 4 cực với tốc độ khoảng 1400 đến 1500 vòng mỗi phút là loại được sử dụng phổ biến nhất trong công nghiệp.

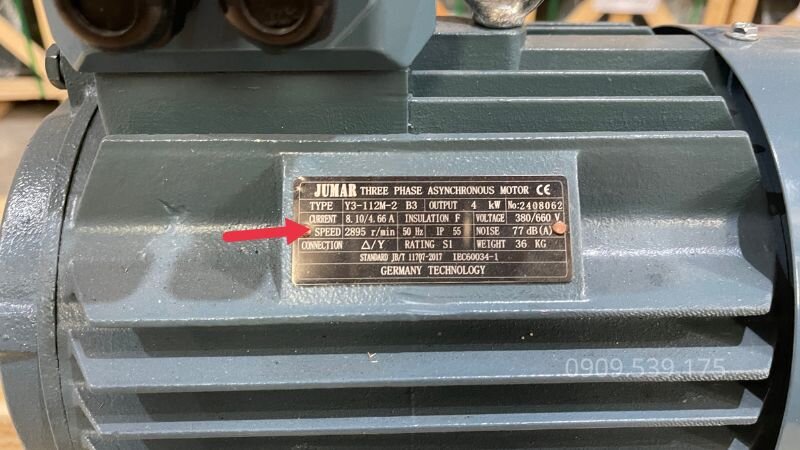

Xác định tốc độ motor đầu vào qua tem nhãn của động cơ điện
Bước 2: Xác định tốc độ trục ra n2 mong muốn
Tùy vào công năng của máy móc mà bạn đưa ra con số n2 phù hợp. Các hệ thống băng tải thường cần từ 40 đến 60 vòng mỗi phút, trong khi các bồn khuấy hóa chất có thể cần tốc độ chậm hơn để đảm bảo hỗn hợp được trộn đều.
Bước 3: Áp dụng công thức tính toán thực tế
Sử dụng phép chia đơn giản i = n1/n2. Kết quả thu được chính là tỷ số truyền lý tưởng mà hệ thống của bạn yêu cầu để đạt được hiệu suất tối đa.
Bước 4: Làm tròn số và đối chiếu bảng thông số chuẩn
Thực tế sản xuất không có các tỷ số truyền lẻ như 30.2 hay 45.7. Bạn cần làm tròn kết quả về các mốc tiêu chuẩn như 30, 40, 50 để chọn được loại hộp số motor phù hợp với lượng hàng sẵn có trên thị trường.
Khi làm tròn tỷ số truyền, hãy ưu tiên làm tròn lên nếu hệ thống cần lực kéo mạnh và làm tròn xuống nếu hệ thống ưu tiên tốc độ vận hành nhanh. Sự chênh lệch nhỏ này thường không ảnh hưởng quá lớn đến dòng điện định mức của motor.
Bảng tham khảo tốc độ đầu ra theo tỷ số truyền tiêu chuẩn
Để giúp quý khách hàng dễ dàng hình dung, Hopgiamtoc.org cung cấp bảng tra cứu tốc độ đầu ra tương ứng với các tỷ số truyền phổ biến khi sử dụng động cơ 4 cực 1450 vòng mỗi phút.
Nếu bạn đang phân vân chưa biết nên chọn tỷ số truyền hộp giảm tốc nào cho ứng dụng của mình, hãy liên hệ ngay với Hopgiamtoc.org qua số điện thoại 0933 920 159 để được các kỹ thuật viên giàu kinh nghiệm tư vấn miễn phí.
Lựa chọn tỷ số truyền dựa trên đặc thù tải trọng thực tế
Không phải ứng dụng nào cũng chỉ dựa vào tốc độ để chọn thiết bị. Các yếu tố về môi trường và tính chất của tải đóng vai trò quyết định đến độ bền lâu dài của hộp số giảm tốc động cơ.
Chiến lược chọn thiết bị cho hệ thống tải nặng
Đối với máy nghiền đá, máy ép phế liệu hoặc tời nâng hàng, lực sốc là yếu tố nguy hiểm nhất. Những ứng dụng này đòi hỏi hộp số motor giảm tốc phải có khả năng chịu tải tức thời cực lớn.
Sử dụng hệ số an toàn SF từ 1.5 đến 2.0 là bắt buộc trong trường hợp này. Điều này giúp bảo vệ bánh răng không bị mẻ hoặc gãy trục khi máy vô tình bị kẹt vật cứng trong quá trình vận hành.
Lựa chọn hộp số vỏ gang dày tỷ số truyền lớn cho hệ thống tải nặng
Tối ưu hóa cho các hệ thống tải nhẹ và trung bình
Các ứng dụng như băng tải mini, máy quay vịt hoặc quạt nuôi tôm thường không yêu cầu momen xoắn quá khắt khe. Việc chọn tỷ số truyền hộp giảm tốc ở đây chủ yếu tập trung vào việc đạt được tốc độ RPM mong muốn.
Các dòng hộp giảm tốc NMVR vỏ nhôm là lựa chọn tuyệt vời nhờ trọng lượng nhẹ và khả năng tản nhiệt tốt. Bạn có thể kết hợp thêm biến tần để điều chỉnh tốc độ linh hoạt mà không cần thay đổi cấu trúc cơ khí của bộ hộp số giảm tốc.
Hộp giảm tốc trung quốc chất lượng cao cũng là một phương án hộp giảm tốc giá rẻ giúp tối ưu hóa chi phí đầu tư ban đầu cho các doanh nghiệp vừa và nhỏ mà vẫn đảm bảo hiệu suất làm việc ổn định.

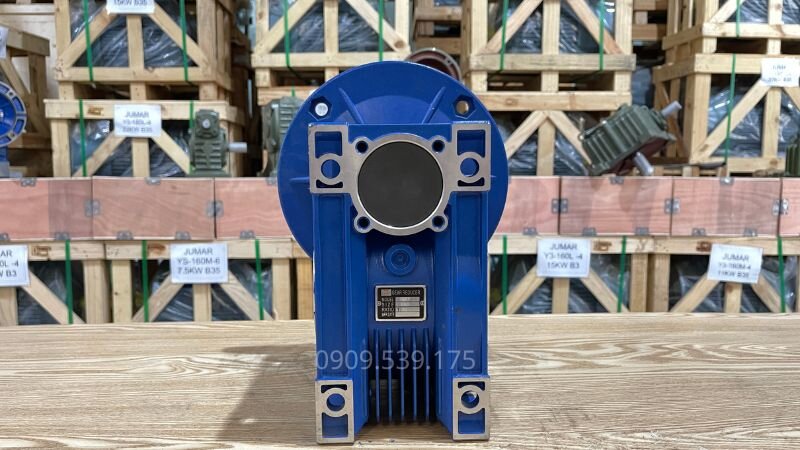

Lựa chọn dòng hộp số trục vít vỏ nhôm tỷ số truyền trung bình cho tải nhẹ
So sánh hiệu suất các loại hộp giảm tốc phổ biến
Mỗi loại bộ giảm tốc có cấu tạo bánh răng khác nhau dẫn đến hiệu suất truyền động khác nhau. Việc nắm rõ điều này giúp bạn trừ hao công suất chính xác khi tính chọn tỷ số truyền hộp giảm tốc.
Lưu ý rằng hiệu suất của hộp giảm tốc trục vít tỷ lệ nghịch với tỷ số truyền. Tỷ số truyền càng cao thì ma sát giữa trục vít và bánh vít càng lớn, dẫn đến hao hụt công suất đáng kể dưới dạng nhiệt năng.
Các yếu tố kỹ thuật bổ trợ khi chọn tỷ số truyền
Ngoài công thức toán học, bạn cần lưu ý đến cách lắp đặt và môi trường làm việc. Một bộ hộp số giảm tốc motor lắp đứng sẽ có chế độ bôi trơn khác với lắp ngang, ảnh hưởng gián tiếp đến khả năng duy trì tốc độ ổn định.
Hopgiamtoc.org cung cấp hộp số giảm tốc với đa dạng kiểu lắp như chân đế, mặt bích hoặc trục rỗng. Việc chọn đúng kiểu lắp ngay từ đầu giúp việc kết nối với motor và tải trở nên dễ dàng, tránh các sai lệch về đồng tâm gây rung lắc và giảm hiệu suất truyền động.
Khi làm việc trong môi trường hóa chất hoặc ẩm ướt, hãy ưu tiên các dòng hộp giảm tốc motor có tiêu chuẩn bảo vệ IP55 trở lên. Điều này đảm bảo rằng các chi tiết bên trong không bị ăn mòn, giữ cho tỷ số truyền luôn vận hành chính xác theo thiết kế ban đầu.
Hopgiamtoc.org hiện là đơn vị uy tín chuyên cung cấp các dòng hộp giảm tốc vít me, hộp giảm tốc chuyển hướng T và các hệ thống truyền động tải nặng khác. Với đội ngũ kỹ thuật viên am hiểu chuyên sâu, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho mọi bài toán truyền động của bạn.
Câu hỏi thường gặp
Làm thế nào để tính và chọn tỷ số truyền hộp giảm tốc chính xác nhất?
Bạn hãy áp dụng công thức: i = n1/n2 (n1 là tốc độ motor, n2 là tốc độ đầu ra mong muốn). Sau khi tính toán, bạn cần chọn tỷ số truyền hộp giảm tốc gần nhất với các mốc tiêu chuẩn của nhà sản xuất để đảm bảo hiệu suất và dễ dàng thay thế vật tư.
Tại sao việc chọn đúng tỷ số truyền lại quan trọng đối với hệ thống máy móc?
Việc chọn đúng tỷ số truyền giúp cân bằng giữa tốc độ quay và lực momen xoắn. Nếu chọn sai, motor dễ bị quá tải gây cháy (nếu tỷ số quá nhỏ) hoặc khiến dây chuyền vận hành chậm, làm sụt giảm năng suất sản xuất của doanh nghiệp.
Với các hệ thống tải nặng, tôi nên lưu ý điều gì khi chọn thông số này?
Đối với tải nặng như máy nghiền hay nâng hạ, bạn nên ưu tiên chọn tỷ số truyền lớn để tăng momen xoắn đầu ra. Đồng thời, hãy sử dụng các dòng hộp số tải nặng (ZQ, R, K) có hệ số an toàn SF từ 1.5 đến 2.0 để chịu lực va đập tốt hơn.
Khi kết quả tính toán là số lẻ, tôi nên làm tròn tỷ số truyền như thế nào?
Bạn nên làm tròn về các mốc phổ biến như 10, 20, 30... Hãy ưu tiên làm tròn lên nếu máy móc cần lực kéo khỏe và làm tròn xuống nếu hệ thống ưu tiên tốc độ vận hành nhanh. Sự chênh lệch nhỏ này thường không gây ảnh hưởng quá lớn đến động cơ.
Hiệu suất truyền động có thay đổi theo tỷ số truyền không?
Có, đặc biệt là với hộp giảm tốc trục vít. Tỷ số truyền càng cao thì ma sát giữa các bộ phận càng lớn, dẫn đến hao hụt công suất dưới dạng nhiệt năng nhiều hơn. Các dòng bánh răng nghiêng hoặc Cycloid thường duy trì hiệu suất cao và ổn định hơn ở mọi tỷ số truyền.
Kết luận
Việc chọn tỷ số truyền hộp giảm tốc không quá phức tạp nếu bạn nắm vững công thức cơ bản và hiểu rõ đặc thù hệ thống máy móc của mình. Hãy luôn bắt đầu từ việc xác định tốc độ motor n1, tốc độ yêu cầu n2, từ đó suy ra tỷ số i và đối chiếu với thông số tiêu chuẩn của nhà sản xuất. Nếu bạn cần hỗ trợ chuyên sâu hoặc muốn nhận báo giá các dòng sản phẩm chất lượng, hãy liên hệ ngay với Hopgiamtoc.org để được phục vụ tận tâm nhất.
