Áp dụng cách tính tỷ số truyền chính xác là yếu tố then chốt giúp tối ưu vận hành máy móc công nghiệp. Tỷ số truyền biểu thị tỷ lệ giữa tốc độ quay hoặc số răng của trục chủ động và trục bị động trong bộ truyền động. Nắm vững công thức này hỗ trợ kỹ sư lựa chọn thiết bị phù hợp, tăng mô-men xoắn và bảo vệ động cơ điện an toàn.
Tìm hiểu cách tính tỷ số truyền giúp tối ưu hiệu suất vận hành hệ thống.
Tỷ số truyền quyết định tốc độ đầu ra và mô-men xoắn của toàn bộ máy móc.
Phương pháp tính toán thay đổi linh hoạt tùy theo cơ cấu bánh răng, dây đai hoặc xích.
Đối với hệ thống nhiều cấp, tỷ số truyền tổng bằng tích các tỷ số truyền thành phần.
Việc xác định đúng thông số giúp chọn đúng thiết bị giảm tốc và tiết kiệm chi phí bảo trì.
Dưới đây là phân tích chuyên sâu về lý thuyết và công thức thực hành chi tiết giúp bạn làm chủ quy trình tính toán kỹ thuật.
Tỷ số truyền là gì và có ý nghĩa thế nào trong kỹ thuật?
Tỷ số truyền là đại lượng đặc trưng cho sự biến đổi tốc độ quay và lực kéo giữa trục dẫn và trục bị dẫn.
Ký hiệu phổ biến của thông số này trong cơ khí là ký tự i. Giá trị này phản ánh mối quan hệ động lực học giữa nguồn phát động lực và cơ cấu chấp hành.
Trong các ngành công nghiệp chế tạo, việc xác định chính xác tỷ số truyền giúp tối ưu hóa công suất vận hành của động cơ.
Ý nghĩa kỹ thuật của chỉ số i được chia thành ba trường hợp vận hành cơ bản như sau:
Trường hợp i lớn hơn 1 gọi là hệ thống giảm tốc. Tốc độ trục ra giảm đi nhưng mô-men xoắn tăng lên tương ứng. Mô hình này xuất hiện rộng rãi ở máy tời, băng tải và cẩu trục.
Trường hợp i nhỏ hơn 1 gọi là hệ thống tăng tốc. Tốc độ đầu ra tăng cao nhưng lực kéo giảm xuống. Ứng dụng phổ biến trong quạt ly tâm hoặc máy gia công CNC.
Trường hợp i bằng 1 gọi là truyền động thẳng. Tốc độ và mô-men xoắn không thay đổi, chủ yếu dùng để đổi hướng quay hoặc truyền chuyển động đi xa.
Khi tính toán thiết kế, việc nắm rõ bản chất của ba trường hợp này giúp người kỹ sư cân bằng giữa tốc độ sản xuất và lực kéo tải.
Hộp giảm tốc hoạt động bền bỉ tại Thành Thái Motor.
Tổng hợp các cách tính tỷ số truyền phổ biến hiện nay
Mỗi loại cơ cấu truyền động cơ khí sẽ sử dụng các thông số đặc trưng riêng để xác định tỷ lệ truyền động.
Người thiết kế cần nắm rõ công thức tương ứng cho từng dạng kết cấu để tính toán chính xác nhất.

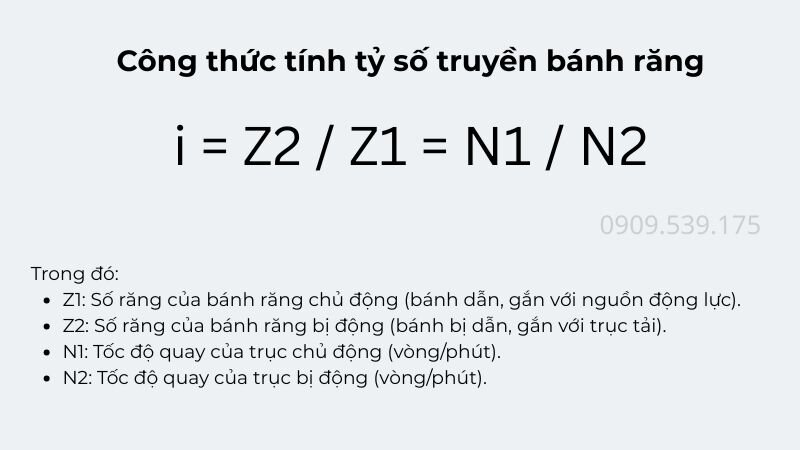

Công thức tính tỷ số truyền bánh răng ăn khớp
Hệ thống bánh răng ăn khớp là bộ phận cốt lõi bên trong các thiết bị như hộp giảm tốc cơ khí.
Để xác định giá trị này, chúng ta dựa vào số răng hoặc tốc độ quay của hai bánh răng ăn khớp.
Công thức tiêu chuẩn:
i = Z2 / Z1 = N1 / N2
Trong đó gồm các thông số chi tiết:
Z1 là số răng của bánh răng chủ động gắn với trục động cơ.
Z2 là số răng của bánh răng bị động gắn với trục tải.
N1 là tốc độ quay của trục chủ động tính theo vòng trên phút.
N2 là tốc độ quay của trục bị động tính theo vòng trên phút.
Bộ truyền bánh răng đảm bảo tỷ số truyền chính xác tuyệt đối do không có hiện tượng trượt cơ học trong quá trình vận hành.
Truyền động đai thường áp dụng khi truyền lực giữa hai trục ở khoảng cách tương đối xa.
Cấu trúc này không sử dụng số răng mà căn cứ vào đường kính làm việc của các puly.
Công thức tính toán:
i = D2 / D1
Ý nghĩa các đại lượng trong công thức:
D1 là đường kính ngoài làm việc của puly chủ động.
D2 là đường kính ngoài làm việc của puly bị động.
Trong thực tế, truyền động dây cu-roa luôn có hiện tượng trượt đàn hồi nhẹ trong quá trình làm việc.
Do đó tốc độ thực tế ở trục ra thường thấp hơn lý thuyết khoảng 1 đến 3 phần trăm tùy thuộc vào độ căng của dây đai.

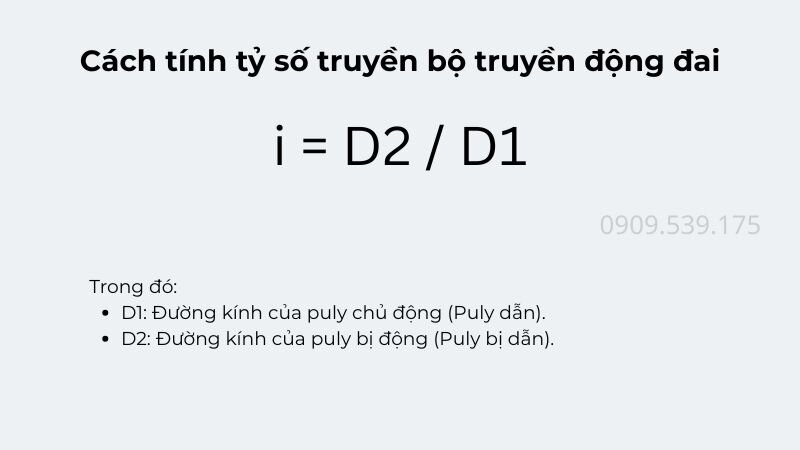

Cách tính tỷ số truyền bộ truyền động đai puly và dây cu roa.
Hướng dẫn tính tỷ số truyền nhông sên xích
Bộ truyền xích kết hợp ưu điểm không trượt của bánh răng và khả năng truyền khoảng cách xa của dây đai.
Vì đĩa xích có các răng ăn khớp với mắt sên nên cách tính tương tự bộ truyền bánh răng.
Công thức áp dụng:
i = Z2 / Z1
Giải thích các ký hiệu:
Z1 là số răng của đĩa xích chủ động.
Z2 là số răng của đĩa xích bị động.
Truyền động xích phù hợp cho các hệ thống làm việc ở tốc độ thấp hoặc trung bình với mô-men xoắn lớn.
Hướng dẫn tính tỷ số truyền nhông sên xích
Khi thiết kế hệ thống cơ khí, sai số tỷ số truyền cho phép thường nằm trong khoảng 2 đến 3 phần trăm. Nếu vượt quá ngưỡng này, máy móc dễ gặp hiện tượng quá tải hoặc không đạt năng suất dự kiến. Việc kiểm tra kỹ số răng và đường kính puly trước khi gia công là công đoạn vô cùng quan trọng.
Nếu bạn đang cần tìm kiếm bộ giảm tốc motor chất lượng cao cho dây chuyền sản xuất, hãy kết nối ngay với Hopgiamtoc.org qua hotline 0933 920 159 để nhận tư vấn kỹ thuật chính xác nhất.
Cách tính tỷ số truyền cho hệ thống giảm tốc nhiều cấp
Trong ứng dụng tải nặng, một cặp bánh răng đơn lẻ không thể tạo ra mức giảm tốc lớn.
Do đó các kỹ sư thường kết hợp nhiều cặp bánh răng nối tiếp tạo thành hộp số giảm tốc nhiều cấp.
Công thức tính tỷ số truyền tổng quát cho hệ thống mắc nối tiếp:
i_tong = i1 x i2 x i3 x ... x in
Điều này có nghĩa tỷ số truyền toàn bộ hệ thống là tích số của từng tỷ số truyền thành phần.
Ví dụ một bộ hộp số giảm tốc gồm 2 cấp có i1 bằng 4 và i2 bằng 5. Tỷ số truyền tổng sẽ là 4 nhân 5 bằng 20.
Nếu động cơ điện quay 1400 vòng trên phút thì tốc độ đầu ra đạt 70 vòng trên phút.
Việc chia nhỏ tỷ số truyền thành nhiều cấp giúp kích thước thiết bị gọn gàng và phân bổ đều ứng suất lên các răng.
Dưới đây là bảng so sánh đặc tính kỹ thuật giữa các dòng thiết bị giảm tốc phân theo số cấp truyền động:
Các bước tính toán được trình bày chi tiết theo đúng trình tự kỹ thuật.
Ví dụ 1: Tính kích thước puly kéo máy xát gạo
Đề bài đưa ra một động cơ điện quay với tốc độ n1 bằng 1450 vòng trên phút.
Máy xát gạo yêu cầu tốc độ quay n2 bằng 725 vòng trên phút. Puly gắn trên trục mô tơ có đường kính D1 bằng 100 mm.
Yêu cầu tính đường kính puly D2 cần lắp cho máy xát gạo.
Các bước giải toán chi tiết:
Bước 1: Áp dụng cách tính tỷ số truyền theo tốc độ quay:
i = n1 / n2 = 1450 / 725 = 2
Bước 2: Căn cứ vào công thức truyền động đai để suy ra đường kính D2:
D2 = i x D1 = 2 x 100 = 200 mm
Kết luận: Kỹ sư cần chọn puly đường kính 200 mm để lắp trên trục máy xát gạo.
Ví dụ 2: Lựa chọn hộp giảm tốc cho hệ thống băng tải
Đề bài yêu cầu thiết kế băng tải vật liệu xây dựng có tốc độ trục tang ru-lô n2 bằng 48 vòng trên phút.
Nguồn động lực sử dụng motor điện tốc độ n1 bằng 1450 vòng trên phút.
Cần chọn thiết bị giảm tốc có tỷ số truyền bao nhiêu để đáp ứng tải trọng?
Các bước giải toán chi tiết:
Áp dụng công thức tính toán:
i = n1 / n2 = 1450 / 48 ≈ 30.2
Kết luận: Bạn nên lựa chọn một bộ giảm tốc có tỷ số truyền danh định i bằng 30 chuẩn công nghiệp.
Các dòng hộp giảm tốc trung quốc cũng như nhập khẩu chính hãng đều sản xuất theo dải tỷ số truyền chuẩn như 5, 10, 15, 20, 25, 30, 40, 50, 60. Việc làm tròn số tính toán về cấp chuẩn gần nhất sẽ giúp tiết kiệm chi phí mua sắm thiết bị và dễ thay thế phụ tùng.
Ưu điểm và nhược điểm của các bộ truyền động cơ khí
Mỗi loại bộ truyền sở hữu những đặc tính làm việc riêng biệt phù hợp từng bài toán kỹ thuật.
Bảng tổng hợp dưới đây giúp bạn đánh giá chi tiết trước khi lựa chọn phương án thiết kế:
Bộ truyền động
Ưu điểm nổi bật
Nhược điểm cần lưu ý
Hiệu suất truyền lực
Bánh răng (Hộp số)
Tỷ số truyền chính xác tuyệt đối, chịu tải cực lớn, tuổi thọ rất cao
Chi phí gia công đắt, yêu cầu bôi trơn liên tục, không truyền khoảng cách xa
97 – 99%
Dây đai (Puly)
Thao tác đơn giản, giá thành rẻ, vận hành êm ái, chống quá tải an toàn
Có hiện tượng trượt, tỷ số truyền không ổn định tuyệt đối, kích thước lớn
92 – 95%
Nhông sên xích
Không bị trượt đàn hồi, truyền được khoảng cách trung bình, lực kéo mạnh
Gây tiếng ồn khi chạy tốc độ cao, xích bị dãn theo thời gian, cần tra mỡ
95 – 97%
Những lưu ý quan trọng khi chọn tỷ số truyền hệ thống
Khi tính toán tỷ số truyền, kỹ sư cần chú ý nhiều yếu tố phụ thuộc để đảm bảo máy vận hành bền bỉ.
Đầu tiên là tốc độ đầu vào của hộp số motor. Động cơ điện xoay chiều có các cấp tốc độ theo số cực như 2P khoảng 2900 vòng, 4P khoảng 1450 vòng, 6P khoảng 960 vòng.
Chọn đúng số cực motor ngay từ đầu giúp tối ưu hóa giá trị i và giảm bớt kích thước bộ truyền.
Yếu tố thứ hai là hệ số phục vụ ký hiệu là fs. Với máy hoạt động liên tục hoặc tải va đập mạnh như máy đập đá, cần chọn hộp giảm tốc giá rẻ hoặc dòng tải nặng có hệ số fs lớn từ 1.5 đến 2.0.
Ngoài ra cần chú ý khả năng tản nhiệt và giới hạn mô-men xoắn cho phép của bộ hộp số giảm tốc.
Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.
Chúng tôi sẵn sàng hỗ trợ bạn tính toán và lựa chọn thiết bị tối ưu nhất cho mọi dự án.
Không bao giờ chọn hộp giảm tốc motor làm việc sát ngưỡng giới hạn tải trọng thiết kế. Việc lựa chọn dư công suất khoảng 15 đến 20 phần trăm sẽ giúp bộ giảm tốc duy trì tuổi thọ dài lâu và vận hành ổn định trong môi trường khắc nghiệt.
Câu hỏi thường gặp
Cách tính tỷ số truyền bánh răng được thực hiện như thế nào?
Cách tính tỷ số truyền bánh răng (i) dựa trên số răng hoặc tốc độ quay. Công thức chuẩn: i = Z2 / Z1 = N1 / N2. Trong đó, Z1 và Z2 là số răng bánh chủ động và bị động; N1 và N2 là tốc độ quay của hai trục tương ứng.
Tỷ số truyền i > 1 có ý nghĩa gì trong vận hành máy móc?
Khi tỷ số truyền i > 1, đây là hệ thống giảm tốc. Tốc độ quay đầu ra sẽ giảm xuống nhưng mô-men xoắn (lực kéo) tăng lên tương ứng. Mô hình này ứng dụng phổ biến cho các thiết bị tải nặng như băng tải, cẩu trục và máy tời.
Làm sao để tính tỷ số truyền tổng cho hộp giảm tốc nhiều cấp?
Tỷ số truyền tổng của hệ thống giảm tốc mắc nối tiếp bằng tích các tỷ số truyền thành phần: i_tổng = i1 x i2 x ... x in. Việc chia nhỏ tỷ số truyền giúp kích thước thiết bị gọn gàng và chịu lực bền bỉ hơn.
Tại sao tính tỷ số truyền bằng puly dây đai cần lưu ý độ trượt?
Truyền động dây cu-roa luôn có hiện tượng trượt đàn hồi nhẹ trong quá trình vận hành. Do đó, tốc độ đầu ra thực tế ở trục bị động thường thấp hơn lý thuyết từ 1% đến 3% tùy thuộc vào độ căng của dây đai.
Mức sai số tỷ số truyền cho phép trong thiết kế cơ khí là bao nhiêu?
Sai số tỷ số truyền cho phép khi thiết kế hệ thống cơ khí thường nằm trong khoảng 2% đến 3%. Vượt quá ngưỡng này sẽ khiến máy móc dễ bị quá tải, giảm tuổi thọ hoặc không đạt năng suất dự kiến.
