Cách lắp puly cho hộp giảm tốc chuẩn kỹ thuật giúp máy êm

Truyền động cơ học trơn tru phụ thuộc rất lớn vào việc liên kết chi tiết quay. Quy trình thực hiện cách lắp puly cho hộp giảm tốc tiêu chuẩn yêu cầu người thợ làm sạch cốt trục, bôi mỡ, đặt then và ép puly đồng tâm. Thao tác chính xác này giúp hạn chế tối đa hiện tượng rung lắc cơ học và bảo vệ hệ thống vận hành êm ái hơn.

Tìm hiểu cách lắp puly cho hộp giảm tốc chuẩn xác giúp nâng cao hiệu suất truyền động và bảo vệ máy móc.

• Chuẩn bị đầy đủ dụng cụ chuyên dụng như cảo puly và búa cao su để bảo vệ bề mặt trục cốt không bị biến dạng.
• Thực hiện đúng quy trình năm bước tuần tự từ làm sạch rỉ sét, bôi trơn bề mặt đến cố định then định vị.
• Căn chỉnh đồng tâm tuyệt đối giữa hai puly bằng dây nhợ hoặc thước thẳng để triệt tiêu lực cưỡng bức có hại.
• Kiểm tra định kỳ độ căng của dây đai nhằm ngăn ngừa hiện tượng trượt tải hoặc gây quá tải cho vòng bi.

Hãy cùng đi sâu vào phân tích các bước chuẩn bị chi tiết và quy trình thực hiện lắp đặt chuẩn kỹ thuật ngay sau đây.

Tại sao cách lắp puly cho hộp giảm tốc cần chuẩn?

Việc kết nối puly vào trục ra của thiết bị truyền động là công đoạn cực kỳ quan trọng trong lắp ráp cơ khí. Lắp đặt đúng kỹ thuật giúp truyền tải mô men xoắn tối ưu từ nguồn động lực đến máy công tác.

Nếu thao tác sai lệch, trục của bộ hộp số giảm tốc sẽ chịu lực uốn không mong muốn. Điều này dẫn đến nguy cơ mỏi kim loại và gây gãy trục sau một thời gian ngắn vận hành.

Sử dụng đúng phương pháp lắp đặt giúp bảo vệ vòng bi của hộp số giảm tốc motor khỏi tình trạng mài mòn không đều. Nhờ đó, toàn bộ hệ thống cơ điện sẽ vận hành êm ái và ít phát sinh tiếng ồn lớn.

Khi trục quay chịu lực hướng tâm vượt quá giới hạn thiết kế do căng dây đai quá mức, tuổi thọ của vòng bi có thể giảm tới tám mươi phần trăm. Việc tuân thủ quy trình lắp ráp đồng tâm là chìa khóa để bảo vệ thiết bị lâu dài.

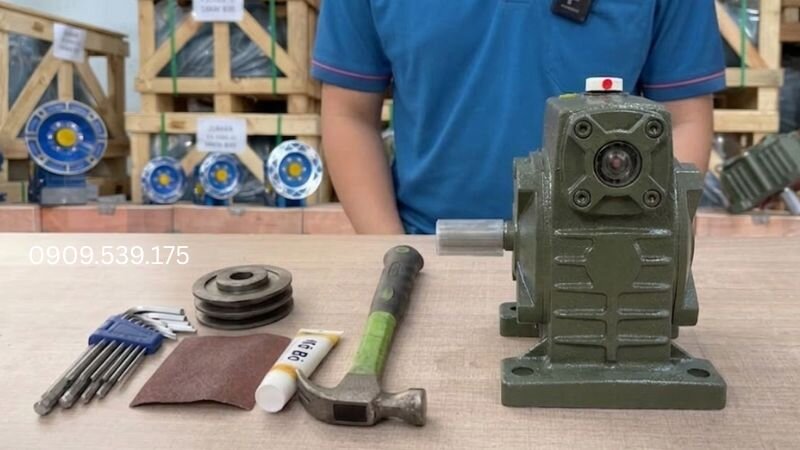

Cần chuẩn bị dụng cụ gì trước khi lắp puly?

Trước khi tìm hiểu chi tiết cách lắp puly cho hộp giảm tốc, bạn cần có sự chuẩn bị chu đáo về mặt dụng cụ kỹ thuật. Việc chuẩn bị đầy đủ trang thiết bị trước khi tiến hành giúp rút ngắn thời gian thi công đáng kể. Đồng thời, điều này cũng hạn chế tối đa những va đập không đáng có lên trục của bộ giảm tốc.

Cảo chuyên dụng và búa cao su bảo vệ trục

Cảo puly hay còn gọi là vam là dụng cụ không thể thiếu để tháo lắp các chi tiết bó chặt trên trục cốt. Sử dụng cảo giúp tạo ra lực ép đều đặn theo trục dọc mà không làm cong vênh bề mặt.

Búa cao su hoặc búa nhựa được dùng để điều chỉnh các góc cạnh nhỏ của chi tiết truyền động. Loại búa này không gây ra các vết móp hay nứt vỡ trên bề mặt gang của puly.

Chìa vặn lục giác và cờ lê định vị

Các dòng puly hiện đại thường sử dụng vít định vị chìm để khóa chặt vị trí trên trục của hộp giảm tốc cơ khí. Bộ chìa vặn lục giác với đầy đủ kích cỡ sẽ giúp siết chặt các vít này. Đây là bước bổ trợ đắc lực cho cách lắp puly cho hộp giảm tốc đạt hiệu suất tối đa.

Cờ lê và mỏ lết lực được khuyên dùng để siết các bu lông khóa đai ốc bích nếu sử dụng puly côn. Lực siết cần được kiểm soát theo đúng khuyến cáo từ nhà sản xuất phụ kiện.

Giấy nhám mịn và mỡ bôi trơn công nghiệp

Giấy nhám mịn có tác dụng loại bỏ các vết rỉ sét hoặc ba bớ bám trên trục của bộ giảm tốc motor. Bề mặt trục sạch sẽ giúp giảm ma sát cản trở khi đưa puly vào vị trí.

Mỡ bôi trơn hoặc mỡ bò chịu nhiệt giúp tạo một màng ngăn cách mỏng giữa hai bề mặt kim loại. Lớp màng này ngăn ngừa hiện tượng oxy hóa kẹt chặt và giúp tháo dỡ dễ dàng sau này.

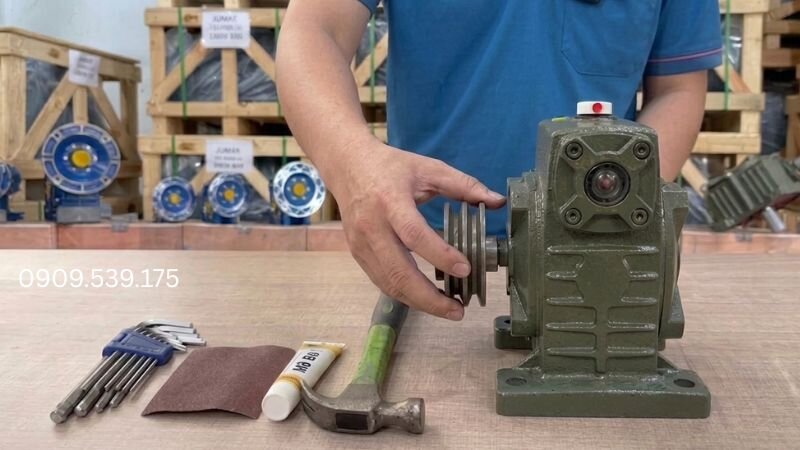

Cách lắp puly cho hộp giảm tốc đúng kỹ thuật

Để đảm bảo độ chính xác cơ khí cao nhất, người vận hành cần tuân thủ nghiêm ngặt quy trình năm bước tiêu chuẩn. Mỗi bước đều có vai trò quan trọng trong việc bảo vệ độ bền của trục máy.

Vệ sinh sạch sẽ cốt trục và rãnh then

Đầu tiên, bạn cần dùng giấy nhám mịn chà nhẹ xung quanh bề mặt trục của hộp giảm tốc giá rẻ để làm sạch vết bẩn. Các hạt bụi bẩn bám lâu ngày có thể làm tăng dung sai lắp ghép.

Tiến hành thổi sạch bụi trong rãnh then bằng khí nén hoặc lau bằng khăn khô mềm. Đảm bảo rãnh then không còn dính cát hay mạt kim loại để tránh hiện tượng kẹt then chốt.

Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Nếu bạn cần tìm nhà cung cấp hộp số giảm tốc uy tín, hãy liên hệ ngay số điện thoại 0933920159 để được tư vấn chu đáo nhất.

Bôi lớp mỡ mỏng bảo vệ bề mặt tiếp xúc

Sử dụng một lượng nhỏ mỡ chịu nhiệt quét đều lên toàn bộ bề mặt trục cốt của hộp số motor. Lớp mỡ này phải thật mỏng để không gây cản trở lực ép cơ học.

Tránh để mỡ bôi trơn chảy vào sâu trong các kẽ hở của phớt dầu phía trước hộp số motor giảm tốc. Việc dầu mỡ dính vào phớt có thể gây ra hiện tượng bám bụi và rò rỉ dầu.

Đặt then cavet ăn khớp hoàn toàn vào rãnh

Then cavet đóng vai trò truyền mô men xoắn chính giữa trục của hộp số giảm tốc motor và puly đai truyền. Bạn cần đặt then vào rãnh trục sao cho khít chặt và không có độ rơ lắc. Việc căn chỉnh then là một phần không thể tách rời trong cách lắp puly cho hộp giảm tốc cơ học.

Nếu then bị lỏng, lực va đập khi khởi động sẽ nhanh chóng làm hỏng rãnh then trên cả trục lẫn puly. Hãy dùng búa gõ nhẹ để then nằm phẳng đều dọc theo rãnh.

Đưa puly vào trục bằng dụng cụ chuyên dụng

Đặt puly thẳng hàng với trục đầu ra của bộ hộp số giảm tốc rồi từ từ đưa vào trong. Khuyến khích sử dụng bộ ép thủy lực hoặc vam đẩy ren để đưa puly vào một cách êm ái.

Tuyệt đối không dùng búa sắt gõ trực tiếp lên vành puly làm bằng gang đúc vì dễ gây nứt ngầm. Các vết nứt này có thể khiến puly vỡ vụn khi quay ở tốc độ cao.

Khi lắp đặt các dòng puly cỡ lớn, phương pháp gia nhiệt puly bằng dòng cảm ứng điện từ là giải pháp tối ưu. Nhiệt độ giãn nở vừa đủ giúp puly trượt nhẹ nhàng vào trục mà không cần dùng lực cưỡng bức cơ học.

Siết chặt vít định vị cố định vị trí

Khi puly đã vào đúng vị trí thiết kế trên trục của hộp giảm tốc trung quốc, tiến hành siết vít định vị chìm. Sử dụng chìa vặn lục giác để siết chặt với mô men lực vừa đủ.

Vít định vị phải tì thẳng lên bề mặt then cavet hoặc phần khuyết trên trục để tránh làm xước cốt trục. Kiểm tra kỹ xem puly có bị dịch chuyển dọc trục hay không.

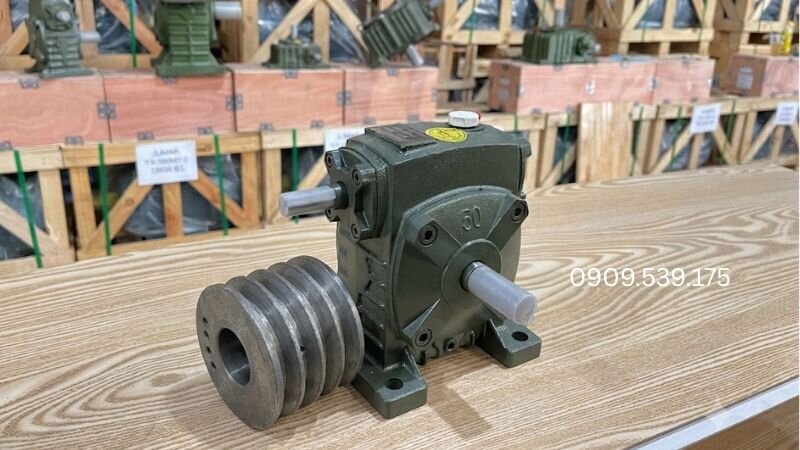

Những lưu ý quan trọng khi căn chỉnh dây đai

Việc lắp đặt puly lên trục mới chỉ là một nửa chặng đường của quy trình lắp ráp hệ thống. Quá trình căn chỉnh mối liên kết giữa hai puly quyết định trực tiếp đến hiệu suất truyền động cơ khí.

Sử dụng thước thẳng căn chỉnh đồng tâm

Bên cạnh cách lắp puly cho hộp giảm tốc, việc căn chỉnh đồng tâm cũng vô cùng quan trọng. Hai puly của động cơ và hộp giảm tốc motor cần được đặt trên cùng một mặt phẳng tuyệt đối. Bạn có thể sử dụng thước thẳng kim loại hoặc căng dây nhợ áp sát vào mép hai puly.

Nếu phát hiện khe hở giữa thước và mép puly không đều, hãy nới lỏng chân đế để căn chỉnh lại. Độ lệch góc cho phép của hệ thống truyền động đai thường dưới một độ.

Điều chỉnh độ căng dây curoa hợp lý

Độ căng dây curoa ảnh hưởng trực tiếp đến lực hướng tâm tác dụng lên vòng bi của hộp số giảm tốc động cơ. Lực căng quá lớn sẽ làm tăng ma sát và làm nóng nhanh ổ bi.

Bạn có thể kiểm tra độ căng bằng cách dùng ngón tay ấn vào điểm giữa của hai puly đai truyền. Độ võng tiêu chuẩn lý tưởng thường dao động từ mười đến mười lăm milimét.

Tiến hành chạy thử không tải để đánh giá

Sau khi hoàn tất quá trình căn chỉnh, hãy cho hệ thống chạy thử không tải trong khoảng mười phút. Quan sát kỹ đường đi của dây curoa xem có bị đảo hoặc văng ra ngoài không.

Lắng nghe âm thanh phát ra từ các ổ đỡ trục của hộp số motor giảm tốc để phát hiện tiếng rít lạ. Nếu máy chạy êm và không rung giật, quá trình lắp ráp đã đạt yêu cầu.

Vì sao việc lắp puly lệch tâm gây hại thiết bị?

Sự không đồng tâm giữa hai puly truyền động là nguyên nhân hàng đầu gây ra các hư hỏng cơ khí nghiêm trọng. Tình trạng này tạo ra các lực động học không mong muốn tác động lên trục.

Lực hướng tâm tác dụng lên trục được tính toán chi tiết dựa trên công thức cơ học tiêu chuẩn dưới đây:

Fr = (19.1 * 10^6 * P * k) / (n * d)

Trong công thức trên, ký hiệu Fr là lực hướng tâm tính bằng Newton, P là công suất động cơ tính bằng Kilowatt, và n đại diện cho tốc độ quay vòng trên phút.

Ký hiệu d là đường kính vòng pitch của puly tính bằng milimét, còn k là hệ số căng đai phụ thuộc vào loại dây truyền động sử dụng.

Tác hại của lực hướng tâm quá lớn

Khi puly bị lắp lệch hoặc dây đai quá căng, lực hướng tâm Fr sẽ tăng lên vượt mức cho phép. Lực này liên tục uốn cong trục đầu ra của bộ giảm tốc trong mỗi chu kỳ quay.

Hậu quả là trục thép sẽ bị mỏi cơ học, xuất hiện các vết nứt vi mô và dẫn đến gãy trục đột ngột. Vòng bi đỡ trục cũng bị ép lệch một bên, gây mài mòn nhanh chóng.

Hệ lụy mài mòn dây đai và hư hỏng ổ bi

Lệch tâm khiến dây curoa tiếp xúc không đều với các rãnh puly, gây ra hiện tượng trượt đai cục bộ. Nhiệt độ tăng cao sẽ làm chai cứng cao su và đứt dây đai truyền.

Ma sát tăng cũng làm tiêu hao nhiều điện năng hơn, làm giảm đáng kể hiệu suất tổng thể của hệ thống truyền động. Chi phí bảo trì thay thế phụ tùng vì thế tăng cao.

Căn chỉnh đồng tâm puly bằng thiết bị chiếu tia laser chuyên dụng giúp giảm thiểu sai lệch xuống dưới không phẩy một milimét. Đây là tiêu chuẩn bắt buộc trong các nhà máy sản xuất tự động hóa hiện đại.

So sánh phương pháp lắp nóng và lắp nguội puly

Mỗi phương pháp lắp ghép puly lên trục cốt đều có những ưu điểm và hạn chế riêng biệt. Việc lựa chọn giải pháp phù hợp phụ thuộc vào độ dung sai lắp ghép và kích thước puly. Mỗi phương pháp đều hỗ trợ hoàn thiện cách lắp puly cho hộp giảm tốc một cách tối ưu nhất.

Bảng so sánh trên giúp người thợ lựa chọn phương án thi công tối ưu nhất cho từng hệ thống máy móc cụ thể. Đối với các trục của hộp số giảm tốc động cơ cỡ lớn, phương pháp lắp nóng luôn được ưu tiên để đảm bảo tính an toàn kỹ thuật cao nhất.

Các sự cố thường gặp khi vận hành puly lệch

Nếu không nắm rõ cách lắp puly cho hộp giảm tốc đúng chuẩn, bạn sẽ dễ gặp phải các sự cố hỏng hóc trong quá trình vận hành. Nhận biết sớm các dấu hiệu bất thường dưới đây giúp đưa ra phương án xử lý kịp thời.

• Hiện tượng dây curoa phát ra tiếng rít chói tai khi máy vừa khởi động do lực căng quá yếu gây trượt đai.
• Nhiệt độ vỏ của bộ hộp số giảm tốc tăng cao bất thường tại vị trí ổ đỡ trục đầu ra do lực hướng tâm quá lớn.
• Bề mặt vành puly bị mài mòn không đều, xuất hiện các vết khuyết lệch về một bên do hai puly không đồng phẳng.
• Dây đai truyền động bị lật ngược rãnh hoặc văng hoàn toàn ra khỏi puly ngay khi tăng tải trọng công tác.

Nếu phát hiện bất kỳ dấu hiệu nào nêu trên, bạn cần dừng máy ngay lập tức để tiến hành đo đạc và căn chỉnh lại. Việc cố tình vận hành sẽ gây ra những hư hại nghiêm trọng hơn cho thiết bị cơ điện.

Câu hỏi thường gặp

Kết luận

Thực hiện đúng hướng dẫn cách lắp puly cho hộp giảm tốc giúp bảo vệ tối đa các chi tiết cơ khí quan trọng. Hệ thống truyền động đồng bộ sẽ hoạt động êm ái, giảm thiểu rung động và tiết kiệm điện năng tiêu thụ.
