Hộp giảm tốc ZD là một thành phần cơ khí thiết yếu trong nhiều hệ thống máy móc công nghiệp. Bài viết này từ Hopgiamtoc.org sẽ cung cấp cái nhìn toàn diện về thiết bị quan trọng này, từ chức năng cơ bản đến cấu tạo chi tiết, các ứng dụng thực tế và cách chọn lựa phù hợp, giúp tối ưu hóa hiệu suất và độ bền cho hệ thống của bạn.

Bạn đang tìm hiểu về hộp giảm tốc ZD là gì? Đây là một bộ phận cơ khí không thể thiếu, đóng vai trò quan trọng trong việc điều chỉnh tốc độ và lực kéo cho máy móc. Việc lựa chọn đúng loại hộp số giảm tốc không chỉ giúp tối ưu hóa hiệu suất hoạt động mà còn đảm bảo độ bền và tiết kiệm chi phí vận hành.

Hộp giảm tốc ZD là một thiết bị cơ khí quan trọng, được sử dụng để điều chỉnh tốc độ của động cơ điện (motor điện) về mức phù hợp với yêu cầu của hệ thống sản xuất. Chức năng chính của nó là giảm tốc độ quay và đồng thời tăng mô-men xoắn ở đầu ra, giúp máy móc hoạt động mạnh mẽ và ổn định hơn. Thiết bị này thường được lắp trung gian giữa motor và bộ phận làm việc của máy. Khi motor quay với tốc độ cao, bộ giảm tốc motor sẽ hãm tốc độ này lại và truyền ra trục tải một tốc độ chậm hơn nhưng với lực kéo lớn hơn.

Hộp giảm tốc ZD được sản xuất với nhiều mẫu mã và kích thước khác nhau để đáp ứng các nhu cầu đa dạng của ngành công nghiệp. Các loại phổ biến thường được phân loại theo kích thước mặt bích hoặc kiểu dáng. Ví dụ, các mã như 2GN, 3GN, 4GN, 5GN thể hiện kích thước của hộp số giảm tốc, tương thích với các loại motor có công suất khác nhau. Chẳng hạn, loại 5GN thường đi với motor công suất 60W, 90W, 120W. Ngoài ra, hộp giảm tốc ZD còn có nhiều tỷ số truyền khác nhau để người dùng lựa chọn tùy theo tốc độ mong muốn của ứng dụng.

Để hiểu rõ hơn về cách thức hoạt động, chúng ta cần phân tích cấu tạo bên trong và nguyên lý vận hành của một bộ giảm tốc. Một bộ giảm tốc motor chất lượng cao sẽ có cấu tạo chắc chắn và nguyên lý hoạt động hiệu quả.

Một hộp giảm tốc cơ khí ZD điển hình bao gồm các bộ phận cốt lõi sau, mỗi bộ phận đóng vai trò quan trọng trong quá trình truyền động:

Vỏ hộp: Thường được làm từ gang hoặc hợp kim nhôm, có nhiệm vụ bảo vệ các chi tiết bên trong khỏi bụi bẩn, va đập và giúp tản nhiệt hiệu quả.
Hệ thống bánh răng: Đây là trái tim của hộp giảm tốc, bao gồm các bánh răng thẳng hoặc nghiêng được chế tạo từ thép hợp kim chất lượng cao. Các bánh răng này đã qua xử lý nhiệt để tăng độ cứng và chống mài mòn, ăn khớp với nhau để tạo ra tỷ số truyền.
Trục: Bao gồm trục vào (kết nối với motor) và trục ra (kết nối với tải). Trục cũng được làm từ thép chịu lực để đảm bảo khả năng truyền tải mô-men xoắn lớn.
Ổ bi (bạc đạn): Giúp các trục quay trơn tru, giảm ma sát và chịu tải trọng, góp phần vào tuổi thọ của thiết bị.
Dầu bôi trơn: Đảm bảo các bánh răng và ổ bi hoạt động êm ái, giảm mài mòn và tản nhiệt, duy trì hiệu suất hoạt động.

Tỷ số truyền (i) là thông số quan trọng nhất của một hộp số giảm tốc. Nó được tính bằng tốc độ của trục vào chia cho tốc độ của trục ra. Điều này có nghĩa là:

Tốc độ đầu ra = Tốc độ motor / i

Ví dụ, nếu motor của bạn có tốc độ 1400 vòng/phút, sau khi qua hộp giảm tốc 5GU50KB có tỷ số truyền là 50:1, tốc độ trục ra sẽ là 1400 / 50 = 28 vòng/phút. Việc giảm tốc độ này đồng thời làm tăng mô-men xoắn lên khoảng 30 lần (sau khi trừ đi tổn thất hiệu suất), giúp máy có sức kéo khỏe hơn để vận hành các tải nặng.

Chất lượng của một bộ hộp số giảm tốc phụ thuộc rất nhiều vào vật liệu. Vỏ hộp bằng gang đúc có khả năng chịu va đập tốt và tản nhiệt hiệu quả. Bánh răng làm từ thép tôi luyện có độ cứng cao, chống mài mòn và chịu được tải trọng lớn. Một sản phẩm chất lượng sẽ hoạt động êm ái, ít tiếng ồn và có tuổi thọ cao. Khi tìm mua, cần chú ý đến nguồn gốc xuất xứ, tránh mua phải các loại hộp giảm tốc như hộp giảm tốc Trung Quốc kém chất lượng.

Xem thêm: Hướng dẫn cách tháo puly motor và lắp puly motor chi tiết

| Ưu điểm (Pros) | Nhược điểm (Cons) |
|—|—|
| Kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế. | Giới hạn về mô-men xoắn và công suất cho các tải quá nặng. |
| Hiệu suất truyền động tốt cho các ứng dụng công suất nhỏ đến vừa. | Có thể bị hao mòn nhanh nếu vận hành quá tải hoặc thiếu bảo dưỡng. |
| Đa dạng tỷ số truyền, linh hoạt đáp ứng nhiều nhu cầu sử dụng. | Yêu cầu kiểm tra và thay dầu bôi trơn định kỳ để duy trì hoạt động. |
| Hoạt động ổn định, tiếng ồn thấp khi được bảo dưỡng đúng cách. | |

Cấu tạo và nguyên lý hoạt động của hộp giảm tốc ZD

Nhờ khả năng tối ưu hóa tốc độ và tăng lực kéo, hộp giảm tốc ZD được ứng dụng vô cùng rộng rãi trong hầu hết các lĩnh vực sản xuất và đời sống, từ các hệ thống lớn đến những thiết bị nhỏ gọn.

Bộ giảm tốc là thiết bị không thể thiếu trong nhiều ngành công nghiệp, nơi yêu cầu sự điều chỉnh tốc độ và tăng lực kéo:

Ngành thực phẩm và đóng gói: Sử dụng trong hệ thống băng tải, máy chiết rót, máy dán nhãn, máy đóng gói tự động.
Ngành xây dựng: Dùng trong các máy trộn bê tông, máy tời vật liệu, băng tải cấp liệu để vận chuyển vật tư nặng.
Ngành khai khoáng và luyện kim: Vận hành các hệ thống băng tải vận chuyển quặng, máy nghiền, máy sàng lọc với tải trọng lớn.
Nông nghiệp: Lắp đặt trong các hệ thống cho tôm cá ăn tự động, máy sấy nông sản, hệ thống tưới tiêu tự động.
Các ngành khác: Sản xuất nhựa, dệt may, chế biến gỗ, hệ thống xử lý nước thải… đều cần đến hộp số giảm tốc động cơ.

Trong thực tế, bạn có thể dễ dàng bắt gặp các hộp số motor giảm tốc ZD trong các thiết bị và hệ thống quen thuộc như:

Băng tải chuyền hàng trong nhà máy, kho xưởng, giúp vận chuyển sản phẩm.
Máy khuấy hóa chất, sơn, hoặc thực phẩm, đảm bảo sự đồng đều của nguyên liệu.
Máy cán tôn, cán thép, nơi cần lực ép lớn và tốc độ ổn định.
Hệ thống cấp liệu cho lò hơi, đảm bảo nguồn nguyên liệu được đưa vào liên tục.
Cổng tự động, hệ thống nâng hạ trong nhà xưởng hoặc dân dụng.

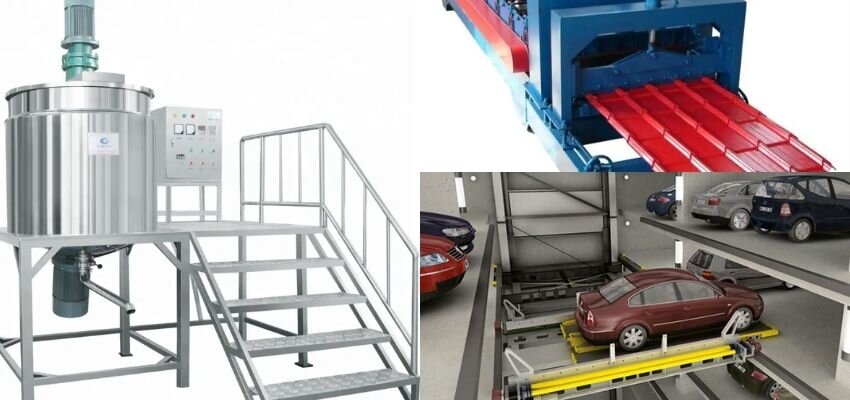

Ứng dụng của hộp giảm tốc ZD trong công nghiệp

Lựa chọn đúng bộ hộp số giảm tốc là yếu tố quyết định đến hiệu quả và độ bền của toàn bộ hệ thống. Dưới đây là những yếu tố cần xem xét kỹ lưỡng để đưa ra quyết định tối ưu.

Để chọn đúng tỷ số truyền, bạn cần biết tốc độ mong muốn ở đầu ra của thiết bị. Áp dụng công thức: Tỷ số truyền (i) = Tốc độ motor (vòng/phút) / Tốc độ trục ra mong muốn (vòng/phút). Ví dụ, nếu kết quả xấp xỉ 50, thì hộp giảm tốc ZD có tỷ số truyền 50:1 là lựa chọn tối ưu.

Hộp số giảm tốc motor phải có công suất tương thích với motor điện mà nó ghép nối. Mỗi model hộp giảm tốc (ví dụ 2GN, 4GN, 5GN) sẽ phù hợp với một dải công suất motor nhất định. Ngoài ra, cần xem xét không gian lắp đặt để chọn kiểu dáng hộp giảm tốc (chân đế, mặt bích) và kích thước cốt trục cho phù hợp, đảm bảo lắp đặt dễ dàng và vận hành hiệu quả.

Thị trường hiện nay có nhiều loại hộp giảm tốc với chất lượng và giá cả khác nhau. Để đảm bảo hiệu suất và độ bền, hãy ghi nhớ các lưu ý sau khi tìm kiếm một nhà cung cấp hộp giảm tốc:

Chọn nhà cung cấp uy tín: Tìm đến các đơn vị có kinh nghiệm lâu năm, cung cấp hộp số giảm tốc có nguồn gốc rõ ràng và có cam kết về chất lượng.
Kiểm tra thông số kỹ thuật: Đảm bảo sản phẩm có đầy đủ tem mác, thông số trùng khớp với yêu cầu và tài liệu kỹ thuật của nhà sản xuất.
Cân nhắc giữa giá và chất lượng: Một chiếc hộp giảm tốc giá rẻ có thể hấp dẫn ban đầu nhưng chi phí sửa chữa và thay thế sau này sẽ rất tốn kém. Nên ưu tiên sản phẩm có chất lượng tốt với mức giá hợp lý để đảm bảo đầu tư lâu dài.

Xem thêm: Hướng dẫn cách lắp đặt hộp giảm tốc NMRV đúng kỹ thuật cho người mới

Để hộp giảm tốc hoạt động bền bỉ và duy trì hiệu suất cao, công tác bảo trì, bảo dưỡng định kỳ là vô cùng cần thiết. Nắm rõ các lỗi thường gặp và cách khắc phục sẽ giúp kéo dài tuổi thọ thiết bị.

Khi vận hành hộp giảm tốc, một số lỗi thường gặp có thể ảnh hưởng đến hiệu suất và tuổi thọ của thiết bị:

Nhiệt độ quá cao: Có thể do quá tải, thiếu dầu bôi trơn, hoặc sử dụng dầu kém chất lượng. Nhiệt độ cao kéo dài sẽ làm hỏng các bộ phận bên trong.
Tiếng ồn và rung động bất thường: Thường do mòn bánh răng, hỏng ổ bi, hoặc lắp đặt không đồng tâm gây ra sự lệch trục.
Rò rỉ dầu: Phốt chặn dầu bị mòn hoặc hỏng là nguyên nhân chính, dẫn đến giảm lượng dầu bôi trơn và tăng ma sát.
Mòn bạc đạn (ổ bi): Do hoạt động lâu ngày, chịu tải không đúng thiết kế, hoặc thiếu bôi trơn.

Để đảm bảo hộp giảm tốc hoạt động ổn định và kéo dài tuổi thọ, cần thực hiện các bước bảo dưỡng định kỳ sau:

Kiểm tra mức dầu bôi trơn thường xuyên và thay dầu định kỳ theo khuyến cáo của nhà sản xuất. Đây là yếu tố then chốt để giảm ma sát và tản nhiệt.
Lắng nghe tiếng hoạt động của hộp số giảm tốc động cơ để phát hiện sớm các âm thanh bất thường, là dấu hiệu của sự cố tiềm ẩn.
Siết chặt lại các bu lông, ốc vít sau một thời gian vận hành để đảm bảo các bộ phận được cố định chắc chắn.
Làm sạch bên ngoài vỏ hộp để tăng khả năng tản nhiệt, giúp thiết bị hoạt động ở nhiệt độ tối ưu.

Hiện tại hộp giảm tốc ZD có thể không phải là dòng sản phẩm chính có sẵn tại Hopgiamtoc.org. Tuy nhiên, chúng tôi cung cấp đa dạng các dòng hộp giảm tốc khác với nhiều phân loại và phân khúc khác nhau, đảm bảo đáp ứng mọi nhu cầu của quý khách hàng.

Dưới đây là bảng báo giá hộp giảm tốc tháng 10/2026 được cập nhật mới nhất giúp bạn dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu của mình. Để biết thông tin chi tiết và báo giá chính xác nhất, vui lòng liên hệ trực tiếp với Hopgiamtoc.org.

STT	Sản phẩm	Giá	Thông số
1	Hộp giảm tốc trục vít WPA 40	Từ 800.000₫	Trục vít WPA 40, Trục vào 12mm, Trục ra 14mm
2	Hộp giảm tốc trục vít WPS 40	Từ 800.000₫	Trục vít WPS 40, 1 cấp
3	Hộp giảm tốc NMRV 30	Từ 800.000₫	NMRV 30, 1 cấp, 2 cấp
4	Hộp giảm tốc trục vít WPX 40	Từ 900.000₫	Trục vít WPX 40, Trục vào 12mm, Trục ra 14mm
5	Hộp giảm tốc trục vít WPO 40	Từ 900.000₫	Trục vít WPO 40, Trục vào 12mm, Trục ra 14mm
6	Hộp giảm tốc trục vít WPA 50	Từ 900.000₫	Trục vít WPA 50, Trục vào 12mm, Trục ra 17mm
7	Hộp giảm tốc trục vít WPS 50	Từ 900.000₫	Trục vít WPS 50, 1 cấp
8	Hộp giảm tốc NMRV 40	Từ 900.000₫	NMRV 40, 1 cấp, 2 cấp
9	Hộp giảm tốc trục vít WPO 50	Từ 1.000.000₫	Trục vít WPO 50, Trục vào 12mm, Trục ra 17mm
10	Hộp giảm tốc trục vít WPS 60	Từ 1.050.000₫	Trục vít WPS 60, 1 cấp
11	Hộp giảm tốc trục vít WPDS 40	Từ 1.100.000₫	Trục vít WPDS 40, Trục vào 11mm, Trục ra 14mm
12	Hộp giảm tốc trục vít WPDA 40	Từ 1.100.000₫	Trục vít WPDA 40, Trục vào 12mm, Trục ra 14mm
13	Hộp giảm tốc trục vít WPX 50	Từ 1.100.000₫	Trục vít WPX 50, Trục vào 12mm, Trục ra 17mm
14	Hộp giảm tốc trục vít WPDX 40	Từ 1.100.000₫	Trục vít WPDX 40, Trục vào 11mm, Trục ra 14mm
15	Hộp giảm tốc trục vít WPDO 40	Từ 1.100.000₫	Trục vít WPDO 40, Trục vào 11mm, Trục ra 14mm
16	Hộp giảm tốc trục vít WPA 60	Từ 1.100.000₫	Trục vít WPA 60, Trục vào 15mm, Trục ra 22mm
17	Hộp giảm tốc trục vít WPX 60	Từ 1.200.000₫	Trục vít WPX 60, Trục vào 15mm, Trục ra 22mm
18	Hộp giảm tốc trục vít WPO 60	Từ 1.200.000₫	Trục vít WPO 60, Trục vào 15mm, Trục ra 22mm

Xem tất cả 295 sản phẩm: Hộp giảm tốc

Hopgiamtoc.org tự hào là nhà cung cấp hộp giảm tốc uy tín, kế thừa kinh nghiệm và sự chuyên nghiệp từ Thành Thái Motor. Chúng tôi cam kết mang đến những sản phẩm chất lượng cao cùng chính sách bán hàng và hậu mãi tốt nhất.

Xem thêm: Cách lắp hộp giảm tốc WPDO với động cơ điện đúng kỹ thuật

Khách hàng khi lựa chọn mua hộp giảm tốc tại Hopgiamtoc.org sẽ hưởng những chính sách và lợi ích đặc biệt sau:

Thời gian bảo hành lên đến 24 tháng

Mỗi sản phẩm hộp giảm tốc (hộp số giảm tốc) cung cấp bởi Hopgiamtoc.org đều được áp dụng chế độ bảo hành chính hãng kéo dài 24 tháng. Điều này giúp quý khách an tâm tuyệt đối khi sử dụng, nhờ vào chính sách hậu mãi được thực hiện một cách rõ ràng, minh bạch và hiệu quả.

Dịch vụ vận chuyển toàn quốc

Hopgiamtoc.org cung cấp dịch vụ giao nhận hàng hóa trên phạm vi toàn quốc. Bất kể vị trí địa lý của quý khách, sản phẩm sẽ được chuyển đến đúng hẹn và trong tình trạng tốt nhất.

Chất lượng sản phẩm theo tiêu chuẩn Châu Âu và công nghệ Đức

Các loại hộp giảm tốc tại Hopgiamtoc.org đều được sản xuất dựa trên công nghệ Đức hiện đại, tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng của Châu Âu. Điều này cam kết mang lại sản phẩm có độ bền vượt trội và khả năng vận hành ổn định lâu dài.

Mức giá cạnh tranh cùng chính sách chiết khấu ưu đãi

Chúng tôi cam kết cung cấp sản phẩm với mức giá hợp lý và cạnh tranh nhất trên thị trường. Đặc biệt, Hopgiamtoc.org có chính sách chiết khấu hấp dẫn dành riêng cho các đối tác đại lý và khách hàng đặt mua số lượng lớn, giúp tối đa hóa lợi nhuận kinh doanh.

Chứng nhận chất lượng và nguồn gốc đầy đủ (CO, CQ)

Toàn bộ sản phẩm được phân phối đều đi kèm với các chứng nhận cần thiết về xuất xứ (CO) và chất lượng (CQ). Những giấy tờ này đảm bảo tính hợp pháp và chất lượng, mang lại sự an tâm tuyệt đối cho khách hàng khi tích hợp sản phẩm vào các dự án hoặc công trình đòi hỏi hồ sơ kỹ thuật nghiêm ngặt.

Quý khách có nhu cầu tư vấn hoặc tìm mua hộp giảm tốc phù hợp với ứng dụng của mình? Hãy liên hệ trực tiếp với Hopgiamtoc.org qua các kênh sau:

Hotline: 0933 920 159
Zalo: 0933920159

Đội ngũ kỹ thuật viên dày dặn kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ bạn trong việc lựa chọn bộ giảm tốc phù hợp nhất với ứng dụng cụ thể.

Giải đáp những thắc mắc phổ biến của khách hàng về hộp giảm tốc ZD giúp bạn có cái nhìn rõ ràng hơn về thiết bị này.

Hộp giảm tốc ZD là một thiết bị cơ khí dùng để giảm tốc độ quay của motor và đồng thời tăng mô-men xoắn, giúp máy móc hoạt động hiệu quả hơn với lực kéo mạnh mẽ.

Thiết bị này được dùng rộng rãi trong các hệ thống băng tải, máy khuấy, máy đóng gói và nhiều máy móc công nghiệp khác yêu cầu tốc độ đầu ra chậm và lực kéo khỏe.

Bạn cần xác định tốc độ đầu ra mong muốn và tốc độ của motor, sau đó chia tốc độ motor cho tốc độ mong muốn để tìm ra tỷ số truyền gần đúng nhất cho hộp giảm tốc của mình.

Có, việc bảo dưỡng thường xuyên là cực kỳ quan trọng. Kiểm tra và thay dầu định kỳ, cùng với việc theo dõi tình trạng hoạt động, sẽ giúp kéo dài tuổi thọ và đảm bảo hiệu suất tối ưu cho hộp giảm tốc.

Hộp giảm tốc ZD là một thiết bị quan trọng trong hệ thống truyền động, với cấu tạo đơn giản nhưng hiệu quả trong việc giảm tốc độ và tăng mô-men xoắn. Việc hiểu rõ cấu tạo, ứng dụng và cách chọn lựa hộp giảm tốc ZD phù hợp sẽ giúp bạn tối ưu hóa hiệu suất và tiết kiệm chi phí cho hệ thống của mình. Hãy luôn lựa chọn sản phẩm chất lượng từ các thương hiệu uy tín để đảm bảo sự vận hành ổn định và lâu dài cho thiết bị của bạn. Nếu cần tư vấn thêm về hộp giảm tốc hoặc bất kỳ sản phẩm cơ điện nào, đừng ngần ngại liên hệ với Hopgiamtoc.org để được hỗ trợ tận tình!
