Hộp giảm tốc WP bị rơ: Nguyên nhân và cách khắc phục đúng

Tác giả: Thành Thái

Cập nhật lúc: 27/07/2026

Hộp giảm tốc WP bị rơ là hiện tượng khe hở ăn khớp hoặc khe hở ổ đỡ tăng cao vượt mức tiêu chuẩn kỹ thuật trong quá trình truyền động. Sự cố này gây ra độ trễ góc xoay, làm giảm độ chính xác vị trí, phát ra tiếng ồn va đập và đẩy nhanh tốc độ mài mòn bánh răng. Việc phát hiện sớm vị trí bị rơ giúp đưa ra phương án xử lý chuẩn xác.

Những thông tin quan trọng cần nắm rõ khi hộp giảm tốc WP bị rơ giúp thiết bị vận hành ổn định.

Xác định chính xác vị trí rơ tại trục vào, trục ra hoặc cặp truyền động bánh vít đồng để có phương án xử lý chuẩn xác.
Phân biệt rõ giữa khe hở khe dầu tiêu chuẩn và độ rơ hư hỏng nhằm tránh tháo lắp sửa chữa không cần thiết.
Sử dụng đồng hồ so và các phương pháp cơ khí chuyên dụng để đo chính xác góc rơ và khoảng dịch chuyển dọc trục.
Thực hiện căn chỉnh đệm mỏng, thay thế vòng bi hoặc đổi cặp bánh vít đồng mới tùy theo từng mức độ mài mòn.

Dưới đây là phân tích chi tiết từ góc độ kỹ thuật giúp quý khách hàng chẩn đoán và khắc phục triệt để sự cố hư hỏng này.

Việc kiểm tra chính xác từng vị trí xuất hiện độ rơ giúp kỹ thuật viên khoanh vùng nguyên nhân và đưa ra giải pháp sửa chữa hiệu quả.

Trong kết cấu của hộp số giảm tốc loại trục vít bánh vít, hiện tượng lắc rơ có thể bộc lộ ở nhiều bộ phận truyền động khác nhau trong quá trình làm việc.

Trục vào: Khi xoay nhẹ trục vào nhưng trục ra phản ứng chậm hoặc không chuyển động ngay, nguyên nhân thường do khớp nối bị mòn hoặc vòng bi trục vào bị hỏng. Hiện tượng này làm mất khả năng truyền lực tức thời của bộ giảm tốc motor.
Trục ra: Kiểm tra trục ra bằng cách lắc theo hướng kính và dọc trục. Nếu trục có độ lắc lớn, có thể vòng bi hoặc bạc đỡ đã bị mòn. Sự cố này khiến cho bộ hộp số giảm tốc hoạt động không đồng tâm với máy công tác.
Giữa bánh vít và trục vít: Khi đổi chiều quay xuất hiện khoảng trễ lớn trước khi truyền động, đây là dấu hiệu khe hở giữa bánh vít và trục vít đã tăng do mài mòn. Hiện tượng mài mòn này rất phổ biến ở các loại hộp giảm tốc giá rẻ sau một thời gian vận hành liên tục.
Nắp ổ bi và gối đỡ: Nếu các bu lông bị lỏng hoặc vị trí lắp ổ bi bị mòn, trục cũng có thể xuất hiện hiện tượng rơ trong quá trình làm việc. Điều này ảnh hưởng trực tiếp đến độ bền của dòng hộp giảm tốc cơ khí.

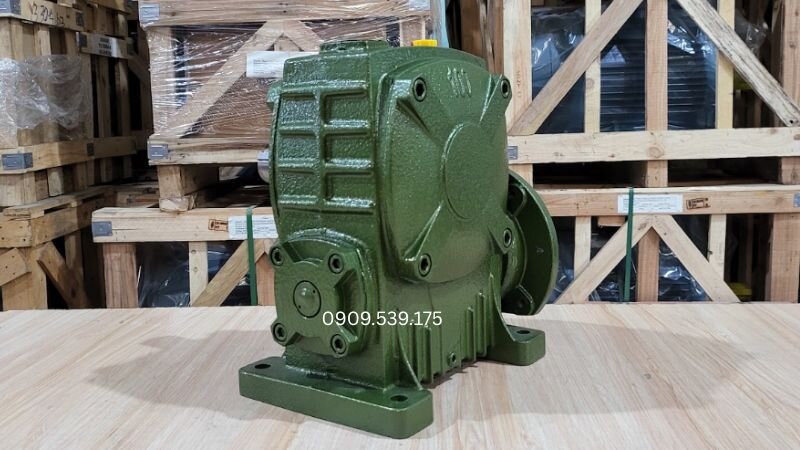

Xác định đúng vị trí bị rơ giúp kiểm tra nhanh nguyên nhân và lựa chọn phương án sửa chữa phù hợp

Nhận biết sự khác biệt giữa khe hở kỹ thuật cho phép và hiện tượng hư hỏng giúp tránh việc tháo lắp can thiệp cơ khí không cần thiết.

Mọi bộ giảm tốc trục vít tiêu chuẩn khi sản xuất đều có mức sai lệch ăn khớp nhất định để phục vụ cơ chế bôi trơn và bù nhiệt.

Độ rơ tiêu chuẩn: Hộp giảm tốc WP luôn có một khe hở ăn khớp nhất định giữa trục vít và bánh vít. Khe hở này giúp dầu bôi trơn phân bố đều, giảm ma sát và bù giãn nở nhiệt khi vận hành. Mức độ rơ này được nhà sản xuất tính toán chính xác để hộp giảm tốc motor làm việc trơn tru.
Độ rơ hư hỏng: Khi khoảng trễ giữa trục vào và trục ra tăng bất thường, trục bị lắc theo hướng kính hoặc dọc trục và xuất hiện tiếng va đập trong quá trình chạy, đây là dấu hiệu các chi tiết bên trong đã bị mòn. Sự cố hư hỏng này đòi hỏi việc kiểm tra kỹ thuật lập tức.
Cách nhận biết: Nếu độ rơ tăng dần theo thời gian, kèm rung, tiếng ồn hoặc giảm khả năng truyền mô-men, cần kiểm tra vòng bi, trục vít và bánh vít để xác định nguyên nhân. Việc theo dõi tình trạng làm việc của hộp số giảm tốc động cơ giúp ngăn ngừa sự cố nặng hơn.

Xem thêm: Bảng tra tải trọng ZQ chuẩn giúp tối ưu hiệu suất hộp giảm tốc

Để quý khách dễ dàng nhận biết tình trạng thiết bị, dưới đây là bảng so sánh các đặc điểm kỹ thuật cụ thể giữa độ rơ kỹ thuật cho phép và độ rơ do hư hỏng cơ khí gây ra.

Tiêu chí so sánh	Độ rơ tiêu chuẩn (Cho phép)	Độ rơ hư hỏng (Cần sửa chữa)
Khe hở ăn khớp bánh răng	Nằm trong khoảng từ 0,05 mm đến 0,15 mm tùy kích thước hộp số.	Vượt quá 0,30 mm, gây trễ góc quay lớn khi đảo chiều truyền động.
Độ lắc dọc trục và hướng kính	Hầu như không cảm nhận được bằng tay, sai số dưới 0,02 mm.	Trục bị lắc ngang hoặc thụt thò rõ rệt khi dùng lực tay tác động.
Tiếng ồn vận hành	Âm thanh chạy êm, đều, không có tiếng va đập kim loại bất thường.	Phát ra tiếng gõ lọc cọc hoặc tiếng rít ma sát lớn trong thân hộp.
Nhiệt độ hoạt động	Mức nhiệt ổn định dưới 75 độ C khi vận hành đủ tải liên tục.	Tăng nhiệt nhanh chóng, vượt quá 90 độ C do sượng răng và kẹt ổ bi.

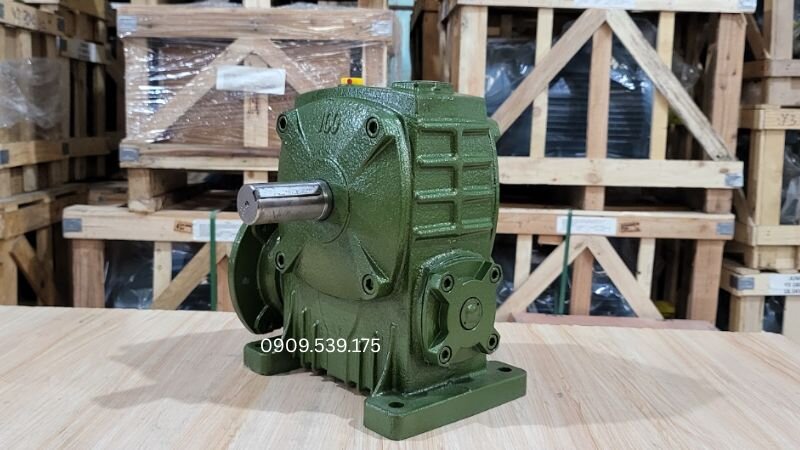

Không phải mọi độ rơ đều là hư hỏng, cần đánh giá đúng để tránh sửa chữa không cần thiết

Trong cơ cấu trục vít bánh vít, bánh vít làm bằng đồng hợp kim CuSn12 có hệ số ma sát thấp nhưng độ cứng thấp hơn trục vít thép. Do đó, hiện tượng mài mòn sinh ra khe hở rơ thường tập trung chủ yếu ở bề mặt răng đồng. Việc duy trì màng dầu nhớt bôi trơn ISO VG 320 là yếu tố sống còn để kiềm chế tốc độ gia tăng độ rơ hư hỏng này.

Độ rơ của hộp giảm tốc WP thường tăng lên do các chi tiết truyền động và đỡ trục bị mài mòn sau thời gian dài sử dụng.

Mỗi linh kiện bên trong cấu trúc hộp giảm tốc trung quốc hay sản xuất chính hãng đều đóng vai trò duy trì sự ổn định động lực học.

Bánh vít đồng: Đây là chi tiết dễ mòn hơn trục vít thép. Khi răng bánh vít bị mòn, khe hở ăn khớp tăng lên và xuất hiện độ rơ khi truyền động. Sự mài mòn này ảnh hưởng trực tiếp đến hiệu suất của hộp số motor.
Trục vít thép: Nếu làm việc với tải nặng hoặc thiếu dầu bôi trơn trong thời gian dài, các ren xoắn sẽ bị mòn, làm giảm độ chính xác khi truyền mô-men. Trục vít mòn tạo ra độ trễ lớn ở các dòng hộp số motor giảm tốc.
Vòng bi đỡ trục: Vòng bi bị mòn hoặc hỏng sẽ khiến trục vít và bánh vít bị lệch tâm, gây rơ theo hướng kính hoặc dọc trục. Điều này khiến bộ giảm tốc vận hành bị rung lắc mạnh.
Vỏ hộp số: Lỗ lắp vòng bi trên vỏ gang bị mòn hoặc biến dạng sẽ làm cụm trục dịch chuyển, khiến độ rơ tăng và hộp giảm tốc hoạt động kém ổn định. Hiện tượng này cần gia công lại cơ khí chuẩn xác.

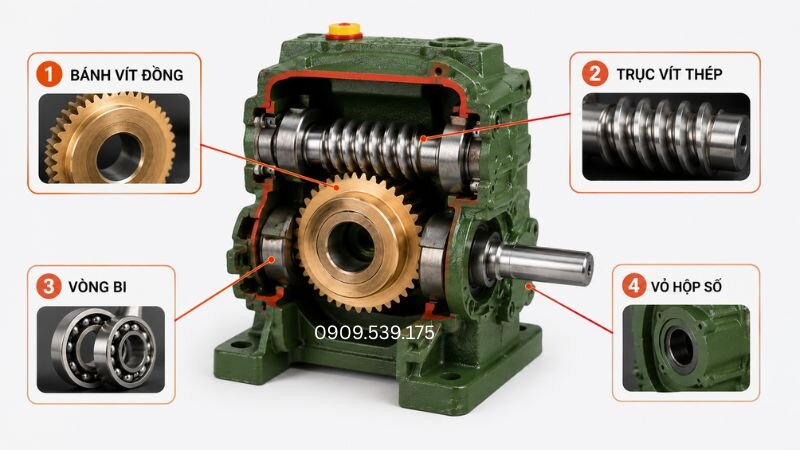

Bộ phận ảnh hưởng đến độ rơ của hộp giảm tốc WP.

Nếu quý khách hàng gặp khó khăn trong việc chẩn đoán nguyên nhân khi hộp giảm tốc WP bị rơ, hãy liên hệ ngay với chúng tôi. Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ tư vấn kỹ thuật và cung cấp hộp số giảm tốc chất lượng cao qua số điện thoại 0933 920 159 hoặc Zalo 0933920159.

Trước khi tháo hộp giảm tốc WP, cần kiểm tra mức độ rơ để xác định chính xác vị trí hư hỏng và lựa chọn phương án sửa chữa phù hợp.

Áp dụng các biện pháp đo lường khoa học giúp tiết kiệm thời gian tháo lắp và chi phí vật tư thay thế cho hệ thống máy móc.

Đo độ rơ góc quay: Cố định trục ra, sau đó xoay nhẹ trục vào và đo góc quay bằng dụng cụ chuyên dụng. So sánh kết quả với thông số trong catalog kỹ thuật của nhà sản xuất hộp số giảm tốc motor.
Đo độ rơ dọc trục: Sử dụng đồng hồ so đặt tại đầu trục và tác động lực theo phương dọc trục để xác định khoảng dịch chuyển của trục. Khoảng dịch chuyển này phản ánh trực tiếp độ mòn ổ bi đỡ.
Kiểm tra dầu bôi trơn: Xả dầu trong hộp giảm tốc và quan sát màu sắc, cặn bẩn hoặc mạt kim loại. Nếu xuất hiện nhiều mạt đồng, bánh vít có khả năng đã bị mòn nghiêm trọng.
Kiểm tra tiếng ồn khi vận hành: Cho hộp giảm tốc chạy không tải và có tải. Nếu xuất hiện tiếng gõ hoặc va đập bất thường, cần kiểm tra các chi tiết truyền động bên trong hộp số giảm tốc động cơ.

Xem thêm: Hộp giảm tốc cycloid là gì? Cấu tạo, ứng dụng và bảng giá mới nhất

Công thức tính toán độ trễ vòng quay tiếp tuyến dựa trên độ rơ góc quay được xác định như sau:

j_t = R times Delta theta

Trong đó j_t là độ rơ tiếp tuyến tính bằng milimet, R là bán kính chia của bánh vít tính bằng milimet và Delta theta là độ rơ góc quay tính bằng radian.

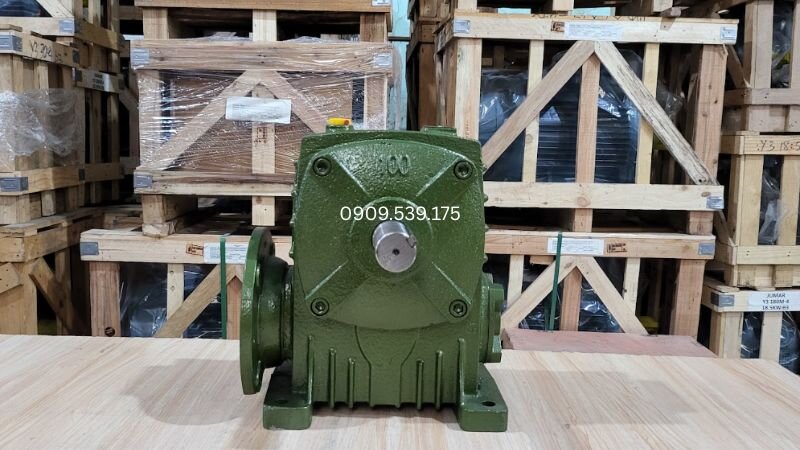

Kiểm tra đầy đủ trước khi tháo máy giúp xác định chính xác nguyên nhân gây độ rơ

Sử dụng đồng hồ so đo chân đế từ có độ chính xác 0,01 mm là phương pháp tiêu chuẩn nhất để chẩn đoán độ rơ dọc trục. Khi tác động lực đẩy kéo dọc trục, nếu kim đồng hồ so nhảy vượt quá 0,08 mm, kỹ thuật viên bắt buộc phải chêm thêm vòng đệm căn shim hoặc siết lại nắp chặn ổ bi để triệt tiêu độ rơ tự do này.

Sau khi xác định nguyên nhân, cần lựa chọn phương án sửa chữa phù hợp với mức độ rơ của hộp giảm tốc WP.

Quy trình can thiệp từ điều chỉnh cơ bản đến thay thế linh kiện đòi hỏi sự tỉ mỉ và tuân thủ đúng quy chuẩn kỹ thuật cơ khí.

Mức độ nhẹ: Điều chỉnh độ dày miếng đệm hoặc nắp chặn vòng bi để giảm độ rơ dọc trục, đưa khe hở về mức tiêu chuẩn. Phương pháp này áp dụng rất tốt cho hộp giảm tốc motor khi chưa bị mòn răng.
Mức độ trung bình: Tháo vòng bi cũ bằng cảo chuyên dụng và thay vòng bi mới đúng mã số. Khi lắp cần đảm bảo trục và vòng bi đồng tâm để tránh phát sinh độ rơ cho hộp số motor.
Mức độ nặng: Nếu bánh vít hoặc trục vít bị mòn nhiều, nên thay mới cả cặp trục vít bánh vít. Trường hợp hư hỏng nghiêm trọng, thay toàn bộ hộp giảm tốc sẽ hiệu quả hơn.
Mòn lỗ vỏ hộp: Khi vị trí lắp vòng bi trên vỏ hộp bị mòn, cần đóng sơ mi hoặc hàn đắp rồi gia công lại đúng kích thước trước khi lắp vòng bi mới vào bộ giảm tốc.

Dưới đây là bảng phân tích ưu điểm và nhược điểm của từng phương án khắc phục nhằm giúp quý khách đưa ra quyết định tối ưu nhất về chi phí và thời gian.

Phương án xử lý	Ưu điểm nổi bật	Nhược điểm cần lưu ý
Căn chỉnh đệm shim ổ bi	Chi phí rất thấp, thực hiện nhanh chóng, không tốn vật tư thay thế lớn.	Chỉ khắc phục được rơ dọc trục, không giải quyết được mài mòn răng.
Thay thế cụm vòng bi mới	Khôi phục độ đồng tâm cho trục, chi phí hợp lý, nâng cao tuổi thọ.	Yêu cầu có thiết bị cảo và tháo lắp đúng kỹ thuật để tránh làm hỏng trục.
Thay cặp trục vít và bánh vít	Triệt tiêu hoàn toàn độ rơ ăn khớp, hộp số vận hành êm như mới.	Giá thành linh kiện khá cao, mất thời gian căn chỉnh vết tiếp xúc răng.
Doa lỗ vỏ đóng sơ mi thép	Tái sử dụng được vỏ hộp số bị rơ lỗ ổ bi, giảm chi phí mua vỏ mới.	Cần máy gia công cơ khí chính xác cao, đòi hỏi thợ có tay nghề giỏi.

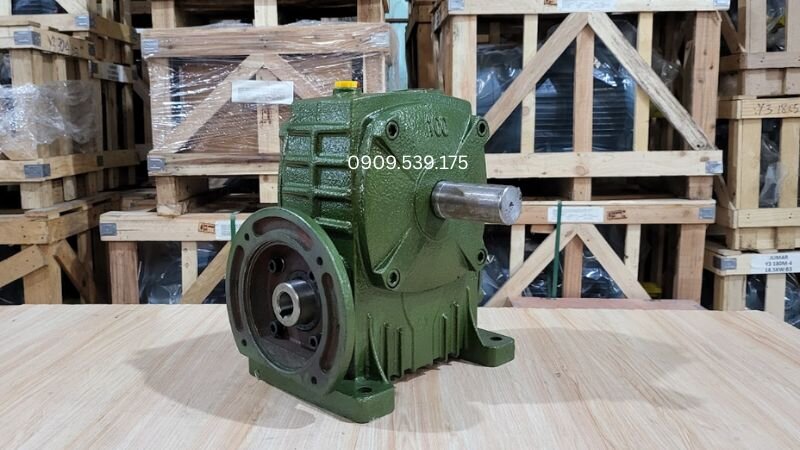

Lựa chọn phương án sửa chữa theo từng mức độ rơ giúp tiết kiệm chi phí và đảm bảo hiệu quả

Trong quá trình sử dụng, nhiều yếu tố có thể làm các chi tiết bên trong hộp giảm tốc WP mòn nhanh và xuất hiện độ rơ.

Xem thêm: Hộp giảm tốc WPDO là gì? Cấu tạo, ứng dụng và bảng giá mới nhất

Chủ động phòng ngừa các nguyên nhân ngoại cảnh giúp kéo dài tuổi thọ vận hành cho toàn bộ thiết bị truyền động cơ khí.

Thiếu hoặc sai dầu bôi trơn: Dầu không đủ hoặc dùng sai độ nhớt làm tăng ma sát giữa trục vít và bánh vít, đẩy nhanh quá trình mài mòn. Điều này đặc biệt nguy hiểm với bộ giảm tốc motor hoạt động liên tục.
Hoạt động quá tải: Hộp giảm tốc thường xuyên làm việc vượt công suất hoặc chịu tải va đập liên tục sẽ khiến bánh răng và vòng bi nhanh xuống cấp. Quá tải làm hư hỏng nhanh các dòng hộp số motor giảm tốc.
Lắp đặt lệch tâm: Trục ra không đồng tâm với máy công tác tạo lực hướng kính lớn, làm vòng bi và trục mòn nhanh hơn. Sai sót lắp đặt khiến cho hộp giảm tốc bị rơ trục ra chỉ sau thời gian ngắn.
Bảo dưỡng không định kỳ: Không thay dầu, không kiểm tra vòng bi và các chi tiết truyền động trong thời gian dài sẽ làm độ rơ tăng dần và ảnh hưởng đến hiệu suất của hộp số giảm tốc động cơ.

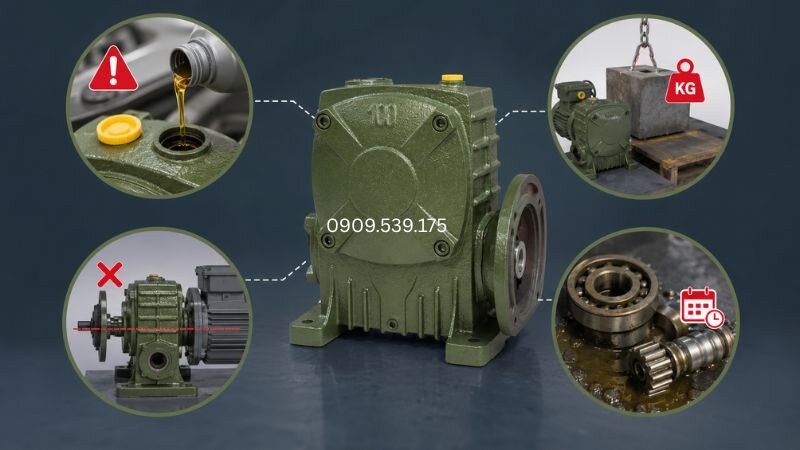

Vận hành và bảo dưỡng không đúng cách sẽ làm các chi tiết bên trong mòn nhanh hơn

Chế độ thay dầu định kỳ là chìa khóa để bảo vệ bánh vít đồng. Trong 50 giờ vận hành đầu tiên của thiết bị mới, người dùng phải xả sạch dầu chạy roda để loại bỏ mạt kim loại dư thừa. Sau đó, thay dầu nhớt công nghiệp độ nhớt ISO VG 320 hoặc ISO VG 460 mỗi 2500 đến 3000 giờ làm việc để ngăn ngừa nguy cơ mài mòn răng.

Bạn cần kiểm tra và sửa chữa ngay khi khe hở ăn khớp vượt quá 0,30 mm, trục lắc rõ rệt khi dùng tay tác động, thiết bị phát ra tiếng va đập lọc cọc, hoặc nhiệt độ vận hành tăng nhanh vượt quá 90 độ C.

Khe hở ăn khớp tiêu chuẩn nằm trong khoảng 0,05 mm đến 0,15 mm tùy kích cỡ hộp số. Mức rơ kỹ thuật này giúp phân bổ dầu bôi trơn, bù giãn nở nhiệt và giúp máy chạy êm ái.

Bánh vít đồng là chi tiết dễ mòn nhất do mềm hơn trục vít thép. Khi răng đồng bị mòn, khe hở ăn khớp sẽ tăng lên. Ngoài ra, vòng bi đỡ trục bị mòn cũng là nguyên nhân gây rơ dọc trục.

Đối với mức độ nhẹ, kỹ thuật viên chỉ cần căn chỉnh lại độ dày đệm mỏng (shim) hoặc siết chặt nắp chặn vòng bi. Phương pháp này xử lý nhanh chóng, hiệu quả mà không tốn chi phí thay linh kiện.

Bạn nên xả dầu roda sau 50 giờ đầu, thay dầu nhớt ISO VG 320/460 định kỳ mỗi 2.500 – 3.000 giờ làm việc, tránh vận hành quá tải và luôn đảm bảo căn chỉnh trục đồng tâm khi lắp đặt.

Hộp giảm tốc WP bị rơ cần được kiểm tra và xử lý sớm để tránh ảnh hưởng đến khả năng truyền động và tuổi thọ thiết bị.

Việc bảo dưỡng định kỳ, thay dầu đúng thời gian, vận hành đúng tải và kiểm tra các chi tiết như vòng bi, trục vít, bánh vít sẽ giúp giảm độ mài mòn và duy trì hộp giảm tốc hoạt động ổn định trong thời gian dài.
