Hộp giảm tốc bánh răng côn đóng vai trò then chốt trong nhiều hệ thống truyền động công nghiệp, chuyển đổi tốc độ quay của động cơ điện thành mô men xoắn mạnh mẽ. Việc hiểu rõ về loại hộp giảm tốc này, từ cấu trúc đến cách vận hành, sẽ giúp tối ưu hóa hiệu suất và độ bền cho các thiết bị máy móc.
Giới Thiệu Tổng Quan Về Hộp Giảm Tốc Bánh Răng Côn
Hộp giảm tốc bánh răng côn là một thiết bị cơ khí thiết yếu, có nhiệm vụ điều chỉnh tốc độ và mô men xoắn từ động cơ truyền đến máy công tác. Đây là một bộ giảm tốc không thể thiếu trong các ứng dụng đòi hỏi sự chính xác và hiệu quả cao.
Thiết bị này được ứng dụng rộng rãi, từ các dòng hộp giảm tốc giá rẻ cho đến các loại hộp giảm tốc trung quốc phổ biến, giúp nâng cao năng suất trong nhiều ngành công nghiệp. Chúng được biết đến với khả năng thay đổi hướng truyền động linh hoạt, thường là một góc 90 độ.
Cấu Trúc Bên Trong Của Hộp Giảm Tốc Bánh Răng Côn
Để vận hành và bảo trì hiệu quả, việc nắm rõ cấu tạo của một bộ giảm tốc motor là điều cần thiết. Một hộp giảm tốc bánh răng côn điển hình bao gồm các bộ phận chính được thiết kế để hoạt động ăn khớp nhịp nhàng.
Thành phần cấu tạo chính
Các bộ phận cơ bản của một hộp giảm tốc bánh răng côn đảm bảo chức năng giảm tốc và truyền lực ổn định.
Vỏ hộp giảm tốc: Thường được chế tạo từ gang hoặc hợp kim nhôm, vỏ hộp có chức năng bảo vệ các chi tiết bên trong khỏi tác động bên ngoài và hỗ trợ quá trình tản nhiệt. Vỏ hộp số giảm tốc cần có độ cứng vững cao để chịu đựng rung động.
Bánh răng côn: Là bộ phận quan trọng nhất, có hình dạng nón với các răng cắt dọc theo bề mặt. Các loại bánh răng côn có thể là răng thẳng hoặc răng xoắn, với bánh răng xoắn giúp hộp giảm tốc vận hành êm ái hơn và chịu tải tốt hơn.
Bánh răng trụ: Có mặt trong hộp giảm tốc bánh răng côn trụ, các bánh răng trụ được sử dụng để tăng thêm tỉ số truyền, hỗ trợ quá trình giảm tốc độ và tăng mô men xoắn.
Trục vào và trục ra: Trục vào nhận chuyển động quay từ motor giảm tốc, trong khi trục ra truyền chuyển động đã được điều chỉnh tốc độ đến máy móc hoạt động.
Vòng bi, bạc đạn: Những chi tiết này giúp các trục quay một cách trơn tru, giảm thiểu ma sát và định vị chính xác các bộ phận quay. Chất lượng của vòng bi ảnh hưởng trực tiếp đến tuổi thọ và độ bền của hộp giảm tốc.

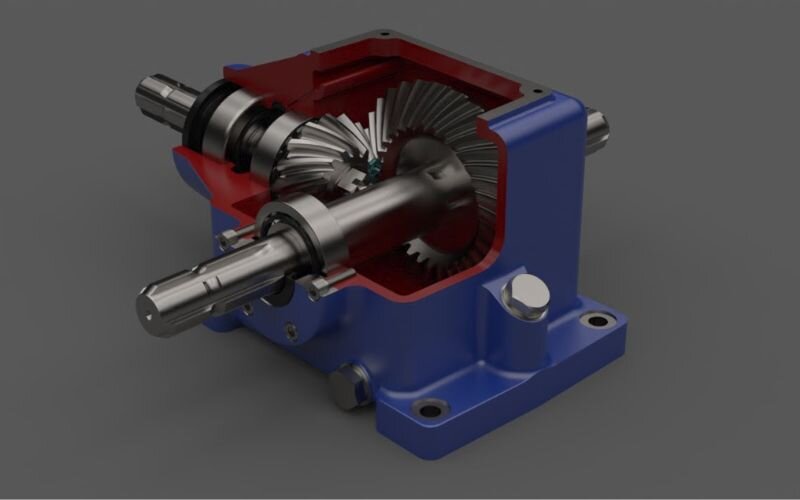

Cấu tạo của hộp giảm tốc bánh răng côn
Điểm khác biệt trong cấu tạo hộp giảm tốc bánh răng côn trụ 2 cấp
Hộp giảm tốc bánh răng côn trụ 2 cấp có cấu tạo phức tạp hơn với hai cặp bánh răng ăn khớp. Cấu trúc này cho phép hộp số motor giảm tốc đạt được tỷ số truyền lớn hơn, đồng thời tăng mô men xoắn đầu ra một cách hiệu quả.
Việc sử dụng nhiều cấp bánh răng giúp phân bổ tải trọng, làm cho bộ hộp số giảm tốc này làm việc bền bỉ và ổn định hơn, đặc biệt trong các ứng dụng tải nặng.
Cách Thức Hoạt Động Của Hộp Giảm Tốc Bánh Răng Côn
Nguyên lý hoạt động của hộp giảm tốc dựa trên sự ăn khớp chính xác của các cặp bánh răng để thực hiện quá trình giảm tốc độ và gia tăng mô men xoắn.
Nguyên lý hoạt động hộp giảm tốc bánh răng côn
Nguyên lý truyền động và điều chỉnh tốc độ
Khi motor điện công nghiệp hoạt động, trục vào của hộp giảm tốc quay với tốc độ cao. Chuyển động này được truyền đến cặp bánh răng côn chủ động (nhỏ hơn), làm quay bánh răng côn bị động (lớn hơn).
Do sự chênh lệch về số răng, tốc độ quay của bánh răng bị động sẽ giảm xuống đáng kể, đồng thời mô men xoắn được khuếch đại lên. Trong các dòng hộp giảm tốc côn trụ, quá trình này có thể lặp lại qua các cặp bánh răng trụ để đạt được tỉ số truyền mong muốn.
Cơ chế tăng mô men xoắn và mối quan hệ với tốc độ
Mô men xoắn và tốc độ có mối quan hệ tỷ lệ nghịch. Khi hộp giảm tốc làm giảm tốc độ quay, mô men xoắn ở trục ra sẽ được gia tăng tương ứng. Tỷ số truyền hộp giảm tốc quyết định mức độ giảm tốc và tăng mô men này.
Ví dụ, nếu một hộp số giảm tốc có tỉ số truyền 1:50, tốc độ quay sẽ giảm 50 lần và mô men xoắn sẽ tăng lên tương ứng 50 lần (bỏ qua hao phí).
Các Dòng Hộp Giảm Tốc Bánh Răng Côn Phổ Biến
Hộp giảm tốc bánh răng côn có thể được phân loại dựa trên số cấp giảm tốc để phù hợp với các yêu cầu vận hành khác nhau.

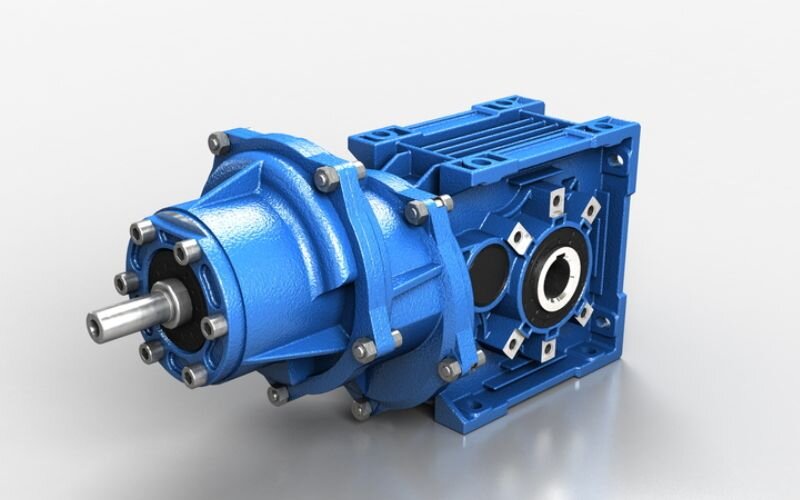

Phân loại hộp giảm tốc bánh răng côn
Hộp giảm tốc bánh răng côn 1 cấp
Hộp giảm tốc bánh răng côn 1 cấp là loại hộp giảm tốc đơn giản, chỉ sử dụng một cặp bánh răng côn để thực hiện quá trình giảm tốc độ và tăng mô men xoắn. Trục vào và trục ra được kết nối trực tiếp qua cặp bánh răng này.
Ưu điểm chính của hộp giảm tốc 1 cấp là thiết kế gọn gàng, dễ lắp đặt và chi phí thấp, phù hợp cho các ứng dụng không yêu cầu tỉ số truyền quá cao như quạt hoặc máy bơm nhỏ.
Hộp giảm tốc bánh răng côn trụ 2 cấp
Hộp giảm tốc bánh răng côn trụ 2 cấp là loại hộp giảm tốc 2 cấp, bao gồm hai cặp bánh răng côn hoặc một cặp côn và một cặp trụ, cho phép giảm tốc độ quay hiệu quả hơn. Thiết kế này phân chia lực truyền động thành hai giai đoạn.
Loại hộp giảm tốc côn trụ 2 cấp này mang lại hiệu suất cao hơn và khả năng chịu tải tốt hơn, thích hợp cho các máy móc công nghiệp nặng như máy nghiền, máy cắt, và hệ thống băng tải lớn.
Ưu Và Nhược Điểm Của Hộp Giảm Tốc Bánh Răng Côn
Cũng như các loại hộp số giảm tốc motor khác, hộp giảm tốc bánh răng côn, dù là 1 cấp hay 2 cấp, đều sở hữu những ưu và nhược điểm riêng biệt cần được cân nhắc.

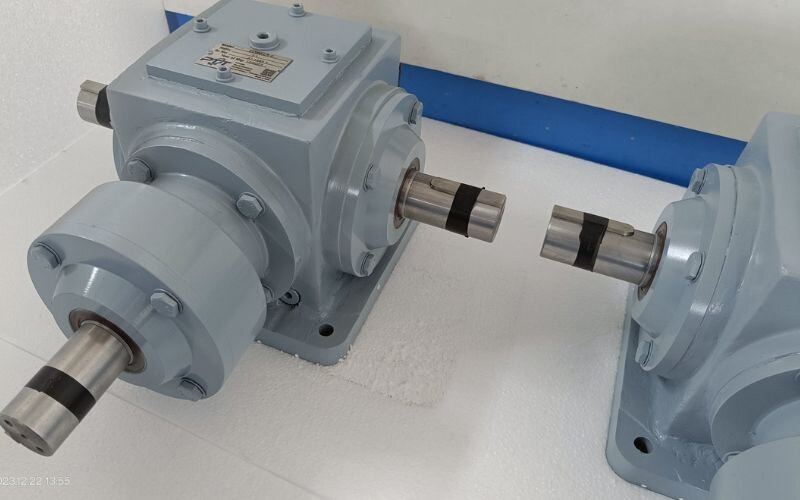

Ưu điểm hộp giảm tốc bánh răng côn
Ưu điểm
Nhược điểm
Tỉ số truyền cao, hiệu suất làm việc tối ưu (thường trên 90%).
Chi phí sản xuất và lắp đặt có thể cao hơn so với một số loại hộp giảm tốc khác.
Chịu tải lớn, vận hành ổn định trong môi trường khắc nghiệt.
Hiệu suất truyền động có thể giảm do ma sát khi tải nặng.
Thiết kế linh hoạt, dễ lắp đặt theo nhiều kiểu (trục ra vuông góc, song song).
Yêu cầu kiểm tra định kỳ và bôi trơn đúng cách để đảm bảo độ bền.
Phạm Vi Ứng Dụng Rộng Rãi Của Hộp Giảm Tốc Bánh Răng Côn Trụ
Hộp giảm tốc côn trụ được ứng dụng rộng rãi nhờ khả năng điều chỉnh tốc độ và tăng mô men xoắn hiệu quả. Chúng là thành phần không thể thiếu trong nhiều hệ thống truyền động công nghiệp.

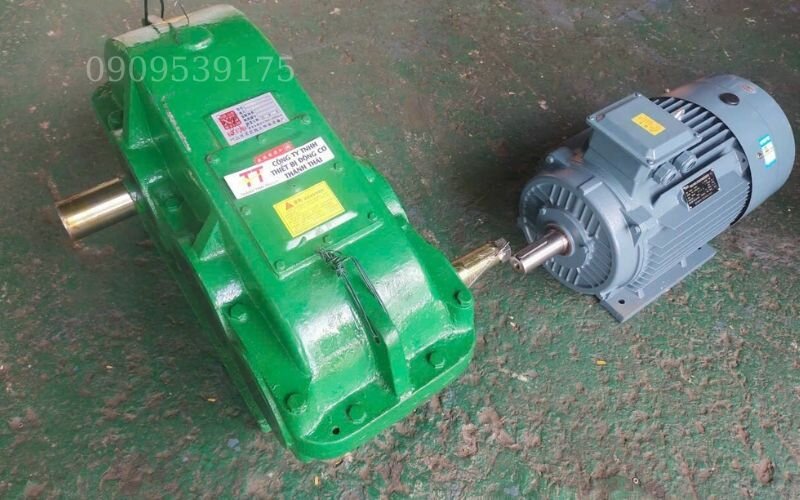

Ứng dụng hộp giảm tốc bánh răng côn
Trong ngành sản xuất và chế biến
Hộp giảm tốc được sử dụng trong các máy móc như máy khoan, máy cắt, máy ép để điều chỉnh tốc độ và lực phù hợp cho từng quy trình sản xuất.
Giúp giảm tốc độ quay của trục nghiền trong các nhà máy, từ đó tăng hiệu suất nghiền nguyên liệu.
Dùng để điều chỉnh tốc độ cho các máy trộn, máy đóng chai và máy đóng gói trong ngành thực phẩm và đồ uống.
Kiểm soát tốc độ của các thiết bị chế biến như máy xay, máy ép trong sản xuất nông sản.
Trong vận tải và nâng hạ
Bánh răng giảm tốc được sử dụng để điều chỉnh tốc độ di chuyển của băng tải công nghiệp, giúp vận chuyển nguyên liệu và sản phẩm một cách hiệu quả và an toàn.
Trong máy trộn bê tông, máy xúc và các thiết bị nâng hạ, hộp số giảm tốc động cơ giúp điều chỉnh tốc độ hoạt động và tăng lực kéo cần thiết.
Các lĩnh vực công nghiệp khác
Được dùng trong các thiết bị tự động hóa để điều khiển tốc độ và mô men xoắn một cách chính xác.
Phù hợp cho các ứng dụng cần sự tương thích với motor 1 pha hoặc 3 pha với công suất khác nhau, đảm bảo sự đồng bộ trong hệ thống.
Hướng Dẫn Lựa Chọn Và Bảo Dưỡng Hộp Giảm Tốc Hiệu Quả
Việc lựa chọn đúng loại hộp giảm tốc và thực hiện bảo dưỡng định kỳ là rất quan trọng để đảm bảo hiệu suất và tuổi thọ của thiết bị.
Tiêu chí lựa chọn hộp giảm tốc phù hợp
Để chọn được hộp giảm tốc cơ khí phù hợp, cần xem xét các yếu tố như tỉ số truyền yêu cầu, công suất của motor giảm tốc, môi trường hoạt động và khả năng chịu tải.
Ví dụ, hộp giảm tốc NMRV 110 với tỷ số truyền từ 5 đến 100 lần, tương thích với nhiều công suất motor phổ biến, là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.
Các bước bảo trì để tăng tuổi thọ thiết bị
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ của hộp số motor. Bao gồm việc kiểm tra mức dầu bôi trơn, vệ sinh và kiểm tra các chi tiết cơ khí.
Thay dầu theo khuyến nghị của nhà sản xuất, vệ sinh định kỳ để tránh bụi bẩn và mạt kim loại, đồng thời kiểm tra trục và bánh răng để phát hiện mòn hoặc nứt là những bước không thể bỏ qua.
Câu Hỏi Thường Gặp Về Hộp Giảm Tốc Bánh Răng Côn
Dưới đây là một số câu hỏi phổ biến mà người dùng thường thắc mắc về hộp giảm tốc bánh răng côn và cách giải quyết.
Những nguyên nhân chính gây hỏng hộp giảm tốc bánh răng côn trụ?
Thiếu dầu bôi trơn hoặc dầu bị biến chất sẽ làm tăng ma sát và nhiệt độ, gây hỏng hóc nhanh chóng.
Hộp giảm tốc hoạt động quá tải hoặc lắp đặt sai trục có thể dẫn đến mài mòn nhanh chóng và gãy bánh răng.
Bánh răng bị mòn, nứt hoặc sai lệch trục do sử dụng lâu ngày hoặc va đập.
Vật liệu lạ hoặc bụi bẩn rơi vào bên trong hộp số côn trụ làm kẹt bánh răng, gây hư hại nghiêm trọng.
Làm thế nào để bảo trì hộp giảm tốc bánh răng côn trụ đúng cách?
Bôi trơn đúng cách bằng dầu nhớt chuyên dụng và thay dầu định kỳ theo khuyến nghị của nhà sản xuất.
Vệ sinh định kỳ để loại bỏ bụi bẩn, mạt kim loại và các tạp chất khác có thể gây ảnh hưởng đến hoạt động của bánh răng.
Kiểm tra trục và bánh răng thường xuyên để phát hiện sớm các dấu hiệu mòn, nứt hoặc hư hại.
Đảm bảo các điều kiện vận hành luôn nằm trong giới hạn cho phép của thiết bị để tránh quá tải.
Tỷ số truyền của hộp giảm tốc NMRV 110 là bao nhiêu và phù hợp công suất motor nào?
Hộp giảm tốc NMRV 110 thường có tỷ số truyền phổ biến từ 5:1 đến 100:1.
Chúng thường phù hợp với motor có công suất từ 2.2kW đến 5.5kW, tùy thuộc vào tỉ số truyền và ứng dụng cụ thể.
Làm sao chọn hộp giảm tốc phù hợp với hệ thống motor và băng tải?
Xác định công suất và tốc độ quay của motor điện công nghiệp.
Xác định tốc độ và mô men xoắn yêu cầu ở trục ra của hệ thống băng tải.
Chọn tỉ số truyền hộp giảm tốc sao cho phù hợp với yêu cầu trên, đồng thời xem xét khả năng chịu tải và môi trường hoạt động.
Tham khảo ý kiến chuyên gia để lựa chọn loại hộp giảm tốc tối ưu nhất.
