Việc lắp đặt hộp giảm tốc NMRV với motor giảm tốc mini đòi hỏi sự chuẩn xác tuyệt đối để tối ưu hiệu suất và kéo dài tuổi thọ thiết bị. Quy trình đúng kỹ thuật giúp tránh biến dạng trục, hư hỏng mặt bích, và giảm thiểu rung lắc. Nắm vững các bước căn chỉnh, bôi trơn, và siết ốc đối xứng sẽ đảm bảo hệ thống truyền động vận hành ổn định, an toàn và bền bỉ.
Hộp giảm tốc NMRV và motor giảm tốc mini phải tương thích về công suất, kích thước mặt bích (chuẩn B5 hoặc B14) và đường kính trục.
Cần chuẩn bị đầy đủ bu-lông, cờ lê lực, mỡ bôi trơn chuyên dụng và các dụng cụ vệ sinh.
Luôn vệ sinh sạch sẽ và bôi một lớp mỡ mỏng lên trục động cơ trước khi thực hiện việc lắp ráp.
Căn chỉnh rãnh then trên trục motor và lỗ cốt của hộp số đồng tâm, đẩy motor nhẹ nhàng, không dùng lực ép.
Đảm bảo mặt bích động cơ và hộp số ép sát vào nhau, sau đó siết chặt bu-lông theo thứ tự đối xứng.
Kiểm tra mức dầu nhớt trong hộp số và đảm bảo không gian xung quanh thông thoáng để tản nhiệt hiệu quả.
Những lưu ý này sẽ là nền tảng vững chắc cho quá trình lắp ráp và vận hành hệ thống truyền động một cách hiệu quả và an toàn.
Tại Sao Việc Lắp Đặt NMRV Chính Xác Lại Quan Trọng?
Việc lắp đặt hộp giảm tốc NMRV đúng kỹ thuật không chỉ đảm bảo hiệu suất truyền động tối ưu mà còn ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống. Một sai sót nhỏ trong quá trình này có thể dẫn đến những hư hỏng nghiêm trọng, gây tốn kém chi phí sửa chữa, gián đoạn sản xuất và mất an toàn lao động.
Sự chính xác khi kết nối giữa motor giảm tốc mini và hộp giảm tốc NMRV là yếu tố then chốt để đảm bảo độ đồng tâm hoàn hảo của các trục. Khi hai thành phần này được lắp đặt chính xác, hệ thống sẽ hoạt động êm ái, giảm thiểu tối đa ma sát, rung động và tiếng ồn. Điều này không chỉ bảo vệ các bộ phận bên trong hộp số như bánh răng, ổ bi khỏi tình trạng mài mòn sớm mà còn duy trì hiệu suất truyền động ở mức cao nhất.
Ngược lại, nếu quá trình lắp đặt bị sai lệch dù chỉ một chút, như lệch tâm trục hoặc mặt bích không khít, sẽ tạo ra áp lực không đều lên các linh kiện. Điều này có thể gây ra hiện tượng uốn, xoắn trục, hỏng ổ bi, nứt vỡ vỏ hộp số bằng nhôm, và thậm chí là làm giảm đáng kể tuổi thọ của motor. Hơn nữa, việc vận hành một hệ thống lắp đặt sai kỹ thuật sẽ tiêu thụ nhiều năng lượng hơn và dễ phát sinh các sự cố kỹ thuật khó lường.
Độ đồng tâm của trục là yếu tố sống còn. Khi trục động cơ và trục đầu vào của hộp giảm tốc NMRV không đồng tâm hoàn hảo, ngay cả một sai lệch nhỏ cũng sẽ tạo ra lực bên hông (radial load) đáng kể lên ổ bi và trục. Điều này làm tăng ma sát, sinh nhiệt, và gây mài mòn nhanh chóng, dẫn đến hỏng hóc sớm cho cả motor và hộp số.
Những Dụng Cụ Cần Chuẩn Bị Trước Khi Lắp Đặt
Trước khi bắt đầu quy trình lắp đặt hộp giảm tốc NMRV với motor giảm tốc mini, việc chuẩn bị đầy đủ các dụng cụ và thành phần cần thiết là bước không thể bỏ qua. Sự chuẩn bị kỹ lưỡng giúp quá trình thực hiện diễn ra nhanh chóng, chính xác và an toàn, tránh tình trạng gián đoạn do thiếu thiết bị.
Hộp giảm tốc NMRV: Chọn loại phù hợp với công suất, tốc độ và tỷ số truyền mong muốn. Đảm bảo hộp số có mặt bích và đường kính lỗ trục đầu vào tương thích với motor giảm tốc mini. Các chuẩn mặt bích phổ biến thường là B5 hoặc B14.
Động cơ giảm tốc mini (motor giảm tốc mini): Đảm bảo động cơ có thông số kỹ thuật (công suất, tốc độ vòng quay, kích thước mặt bích và đường kính trục) khớp hoàn toàn với yêu cầu của hộp giảm tốc.
Bộ bu-lông và đai ốc: Sử dụng bu-lông và đai ốc đi kèm hoặc loại có chất lượng tương đương, đúng kích thước để cố định mặt bích. Chất liệu bu-lông cũng quan trọng để đảm bảo độ bền và khả năng chịu lực.
Cờ lê hoặc dụng cụ siết ốc: Chuẩn bị cờ lê thường hoặc cờ lê lực (torque wrench) có kích thước phù hợp với bu-lông lắp ráp. Sử dụng cờ lê lực giúp siết ốc với mô-men xoắn chính xác, tránh tình trạng quá chặt hoặc quá lỏng.
Mỡ bôi trơn công nghiệp: Một lượng nhỏ mỡ bò hoặc mỡ công nghiệp chuyên dụng sẽ cần thiết để bôi trơn trục động cơ, ngăn ngừa rỉ sét và bó cứng sau thời gian dài sử dụng.
Khăn sạch và dung dịch vệ sinh: Dùng để lau chùi sạch sẽ trục động cơ và lỗ trục hộp số, loại bỏ bụi bẩn, cặn mạt kim loại trước khi lắp ráp.
Búa cao su (tùy chọn): Dùng để gõ nhẹ vào đuôi motor trong trường hợp trục bị rít khi lắp, tránh gây hư hại cơ học cho các chi tiết bên trong.
Việc kiểm tra kỹ lưỡng và chuẩn bị đầy đủ các chi tiết trên sẽ giúp quá trình lắp đặt diễn ra thuận lợi, đảm bảo motor giảm tốc mini và hộp giảm tốc được liên kết chắc chắn, hạn chế rung lắc và tối ưu hóa hiệu suất truyền động trong quá trình vận hành.
Các dụng cụ cần thiết trong cách lắp NMRV với motor giảm tốc mini đúng kỹ thuật
Hướng Dẫn Chi Tiết Cách Lắp NMRV Với Motor Giảm Tốc Mini Chuẩn Kỹ Thuật
Để đảm bảo cụm truyền động hoạt động êm ái, bền bỉ và đạt hiệu suất cao nhất, người dùng cần thực hiện đúng quy trình lắp ráp hộp giảm tốc NMRV theo từng bước tiêu chuẩn cơ khí dưới đây. Mỗi bước đều đóng vai trò quan trọng trong việc xây dựng một hệ thống truyền động ổn định.
Kiểm tra thông số tương thích: Trước tiên, hãy đảm bảo rằng motor giảm tốc mini và hộp giảm tốc NMRV có thông số tương thích hoàn toàn. Kiểm tra kích thước mặt bích (thường là chuẩn B5 hoặc B14) và đường kính trục động cơ phải khớp chính xác với lỗ trục đầu vào của hộp số. Sự sai lệch dù nhỏ cũng có thể dẫn đến việc ép trục quá mạnh hoặc tạo ra khe hở gây rung lắc.
Vệ sinh và bôi trơn trục động cơ: Sử dụng khăn sạch không bám sợi để lau khô và làm sạch trục động cơ cũng như lỗ trục của bộ giảm tốc motor. Sau đó, bôi một lớp mỡ bò mỏng, đều lên bề mặt trục động cơ. Bước này đóng vai trò quan trọng trong việc ngăn chặn hiện tượng rỉ sét, kẹt cứng trục sau một thời gian dài sử dụng và giúp việc tháo lắp sau này dễ dàng hơn.
Lắp motor vào hộp số: Căn chỉnh cẩn thận rãnh then trên trục động cơ sao cho thẳng hàng với rãnh then bên trong lỗ cốt của hộp giảm tốc. Sau khi đã căn chỉnh đúng vị trí, dùng tay đẩy nhẹ nhàng motor vào trong. Nếu thấy bị rít nhẹ hoặc khó vào, hãy dùng búa cao su gõ nhẹ vào đuôi motor theo phương trục. Tuyệt đối không được dùng lực đóng quá mạnh hoặc búa kim loại, vì điều này có thể làm hỏng ổ bi, trục, hoặc các bộ phận truyền động bên trong.
Căn chỉnh và cố định mặt bích: Khi trục đã vào vị trí hoàn toàn, quan sát khe hở giữa mặt bích động cơ và mặt bích hộp số. Đảm bảo hai bề mặt này ép sát vào nhau, không có bất kỳ khe hở hay bị kênh vênh nào. Sự đồng tâm và phẳng phiu của hai mặt bích là yếu tố quyết định độ êm ái và hiệu quả truyền động của toàn hệ thống khi hoạt động.
Siết bu-lông cố định: Sử dụng bu-lông và đai ốc đi kèm để cố định mặt bích. Hãy vặn tất cả các ốc vào vị trí ban đầu bằng tay trước, sau đó siết chặt dần theo thứ tự đối xứng (ví dụ: siết chéo đối diện). Việc siết đều tay giúp áp lực được phân bổ đồng đều lên mặt bích, bảo vệ vỏ hộp số bằng nhôm khỏi tình trạng nứt vỡ do biến dạng cục bộ. Nếu có cờ lê lực, hãy siết theo mô-men xoắn được khuyến nghị.
Trong quá trình lắp đặt, hãy luôn kiểm tra phớt chặn dầu ở trục đầu vào của hộp giảm tốc NMRV. Đảm bảo phớt không bị biến dạng hoặc rách. Nếu hộp số được cung cấp kèm nắp bảo vệ bằng nhựa, hãy tháo bỏ hoàn toàn trước khi lắp motor để tránh cản trở quá trình kết nối và sinh nhiệt.
Thao tác cố định mặt bích trong quy trình cách lắp NMRV với motor giảm tốc mini đúng kỹ thuật
Các Lưu Ý Quan Trọng Để Đảm Bảo Hệ Thống Vận Hành Hiệu Quả
Ngoài các bước lắp đặt cơ bản, một số lưu ý quan trọng dưới đây sẽ giúp bạn tối ưu hóa hiệu suất và kéo dài tuổi thọ cho hộp giảm tốc NMRV và motor giảm tốc mini của mình, tránh các sự cố không mong muốn và đảm bảo hoạt động bền bỉ.
Kiểm tra và tháo phớt bảo vệ: Một số thiết bị mới, đặc biệt là hộp giảm tốc, thường có các phớt nhựa hoặc nắp chụp che bụi tại lỗ trục đầu vào hoặc đầu ra để bảo vệ trong quá trình vận chuyển. Hãy nhớ kiểm tra kỹ lưỡng và tháo bỏ hoàn toàn các miếng nhựa này trước khi thực hiện bước lắp motor vào bộ giảm tốc. Nếu bỏ quên, chúng có thể gây cản trở kết nối hoặc sinh nhiệt không cần thiết.
Đổ nhớt hộp số đúng cách: Phần lớn các hộp giảm tốc mini, đặc biệt là dòng NMRV, thường được châm sẵn dầu tổng hợp từ nhà máy khi mua mới. Tuy nhiên, với những kích cỡ lớn hơn hoặc khi mua hộp số riêng, bạn nên mở mắt thăm dầu hoặc nắp đổ dầu để kiểm tra mức nhớt. Đảm bảo dầu luôn ở mức quy định (thường là giữa hai vạch trên mắt thăm dầu) và sử dụng đúng loại nhớt khuyến nghị của nhà sản xuất để bộ giảm tốc vận hành mát, bền bỉ và hiệu quả nhất.
Yêu cầu về bệ đỡ và môi trường lắp đặt: Sau khi lắp hoàn thiện, cụm thiết bị (motor và hộp số) cần được đặt trên bệ đỡ chắc chắn, phẳng và có khả năng chống rung tốt. Không gian lắp đặt cần đảm bảo sự thông thoáng, có đủ luồng không khí lưu thông để vỏ hộp số có thể tản nhiệt hiệu quả. Tránh lắp đặt ở nơi quá kín, ẩm ướt hoặc có nhiệt độ môi trường quá cao, vì tình trạng quá nhiệt có thể gây hỏng sớm cho dầu nhớt và các linh kiện bên trong.
Kiểm tra sau lắp đặt: Sau khi hoàn tất lắp đặt và siết chặt tất cả các bu-lông, hãy thử quay nhẹ trục đầu ra bằng tay hoặc chạy thử motor ở chế độ không tải trong vài phút. Lắng nghe xem có tiếng ồn bất thường, rung động lạ hay không. Đồng thời, kiểm tra nhiệt độ của hộp số sau khi chạy để đảm bảo không có hiện tượng quá nhiệt cục bộ.
Việc bảo dưỡng định kỳ là rất quan trọng để kéo dài tuổi thọ hộp giảm tốc NMRV. Lên lịch kiểm tra mức dầu, chất lượng dầu và các mối nối bu-lông ít nhất mỗi 6-12 tháng. Thay dầu theo khuyến nghị của nhà sản xuất, đặc biệt là sau chu kỳ chạy rô-đa ban đầu.

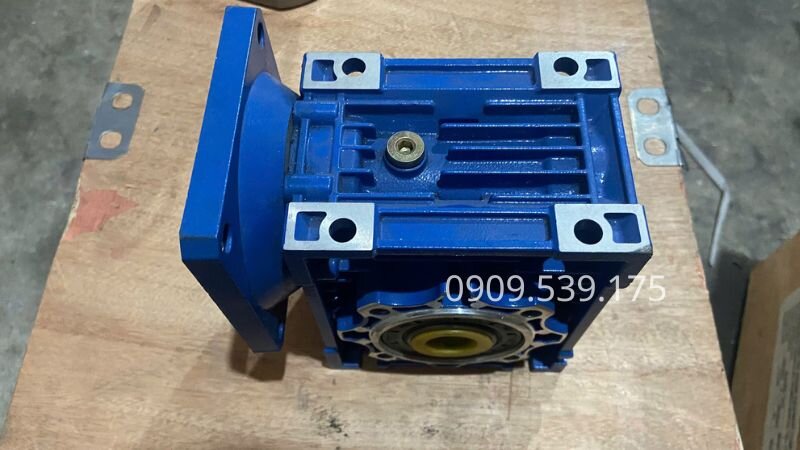

Kiểm tra mắt thăm dầu giúp hộp giảm tốc NMRV hoạt động ổn định và bền bỉ hơn
Các Lỗi Kỹ Thuật Thường Gặp Khi Thao Tác
Việc nhận biết trước các lỗi phổ biến trong quá trình lắp đặt và vận hành hộp giảm tốc NMRV sẽ giúp bạn chủ động phòng tránh, giảm thiểu rủi ro hư hỏng và đảm bảo hoạt động liên tục cho hệ thống truyền động. Hiểu rõ những sai lầm này sẽ trang bị cho bạn kiến thức cần thiết để thực hiện cách lắp NMRV với motor giảm tốc mini một cách hoàn hảo.
Cố ép trục hoặc then: Khi trục motor không khớp hoàn toàn với rãnh then hoặc lỗ trục của hộp số, việc cố gắng ép mạnh hoặc dùng búa kim loại đóng vào sẽ dẫn đến tình trạng biến dạng then, cong vênh trục động cơ hoặc làm hỏng ổ bi. Lỗi này gây ra ma sát lớn, tiếng ồn và giảm tuổi thọ nghiêm trọng.
Siết ốc lệch lực hoặc không đủ mô-men xoắn: Việc siết chặt một con ốc trước khi gắn các ốc khác hoặc siết không đều tay sẽ khiến mặt bích bị chịu lực uốn, rất dễ gây nứt gãy lớp vỏ nhôm của hộp giảm tốc. Ngược lại, nếu siết quá lỏng, các mối nối sẽ bị rung động trong quá trình vận hành, dẫn đến lỏng ốc và mất đồng tâm.
Không vệ sinh trục: Cặn bẩn, bụi bẩn hoặc mạt sắt còn sót lại trên trục động cơ và lỗ cốt hộp số sẽ làm tăng ma sát khi lắp đặt. Điều này không chỉ gây khó khăn khi lắp mà còn khiến việc tháo rời thiết bị sau này trở nên vô cùng khó khăn, đôi khi phải dùng đến các phương pháp tháo nóng hoặc phá hủy.
Bỏ qua kiểm tra dầu nhớt: Mặc dù nhiều hộp số được châm dầu sẵn, việc không kiểm tra lại mức dầu hoặc sử dụng loại dầu không phù hợp có thể dẫn đến tình trạng hộp số hoạt động khô, quá nhiệt và mài mòn nhanh chóng các bánh răng, ổ bi bên trong. Điều này rút ngắn đáng kể tuổi thọ của bộ giảm tốc.
Không đảm bảo thông thoáng: Lắp đặt hộp giảm tốc ở nơi không có đủ không gian để tản nhiệt sẽ khiến nhiệt độ bên trong tăng cao. Nhiệt độ quá cao làm giảm độ nhớt của dầu, phá hủy các phớt chặn dầu và gây hỏng hóc các linh kiện do giãn nở nhiệt không đều.

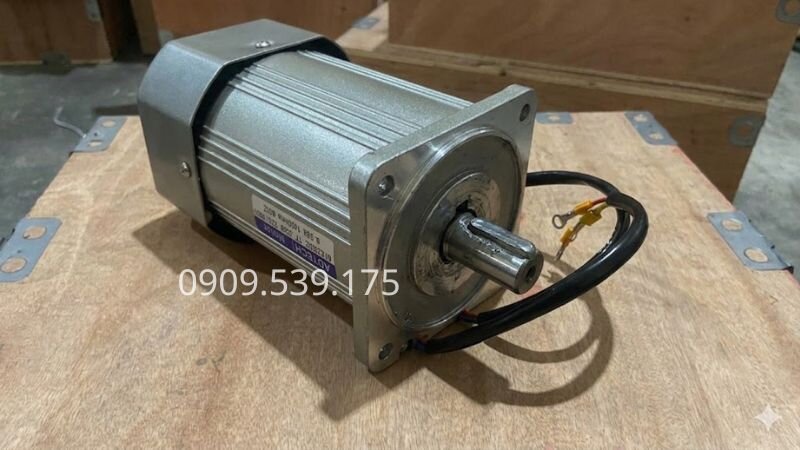

Lắp sai vị trí rãnh then có thể làm hư hỏng trục motor và gây khó khăn khi lắp ráp
Để hình dung rõ hơn về tác động của việc lắp đặt đúng và sai kỹ thuật, bảng so sánh dưới đây sẽ làm nổi bật những điểm khác biệt chính:
Tiêu Chí
Lắp Đặt Đúng Kỹ Thuật
Lắp Đặt Sai Kỹ Thuật
Hiệu suất truyền động
Tối ưu, ít tổn thất năng lượng, hoạt động mượt mà.
Giảm hiệu suất, sinh nhiệt, tiếng ồn lớn.
Tuổi thọ thiết bị
Kéo dài, giảm mài mòn, bền bỉ theo thời gian.
Giảm đáng kể, dễ hỏng hóc trục, ổ bi, vỏ hộp số.
Độ ổn định vận hành
Hạn chế rung lắc, tiếng ồn, đảm bảo an toàn.
Gây rung động mạnh, tiếng ồn lớn, nguy cơ mất an toàn.
Chi phí bảo trì
Thấp, ít sự cố phát sinh, dễ dàng bảo dưỡng định kỳ.
Cao, thường xuyên phải sửa chữa, thay thế linh kiện.
Khả năng tháo lắp
Dễ dàng, thuận tiện cho việc kiểm tra, bảo dưỡng.
Khó khăn, trục có thể bị bó cứng, hư hại khi tháo.
Với kinh nghiệm dày dặn kế thừa từ Thành Thái Motor và đội ngũ kỹ thuật viên am hiểu chuyên sâu, Hopgiamtoc.org tự hào cung cấp các giải pháp truyền động tối ưu và hướng dẫn kỹ thuật chi tiết. Nếu quý khách có bất kỳ thắc mắc nào về cách lắp NMRV với motor giảm tốc mini hoặc cần tư vấn về các loại hộp giảm tốc khác, hãy liên hệ ngay số điện thoại 0933 920 159 (Zalo) để được hỗ trợ chuyên nghiệp và nhanh chóng.
Làm thế nào để thực hiện cách lắp NMRV với motor giảm tốc mini đúng kỹ thuật và tránh kẹt trục?
Bạn cần vệ sinh sạch trục, bôi một lớp mỡ mỏng, căn chỉnh rãnh then đồng tâm rồi đẩy nhẹ motor vào. Tuyệt đối không dùng búa sắt đóng mạnh để tránh làm hỏng ổ bi và cong vênh trục thiết bị.
Làm sao để biết hộp giảm tốc NMRV và motor giảm tốc mini có tương thích với nhau không?
Bạn hãy kiểm tra sự trùng khớp về công suất hoạt động, đường kính trục động cơ và kích thước mặt bích (thường tuân theo tiêu chuẩn B5 hoặc B14) giữa hai thiết bị trước khi tiến hành lắp ráp.
Tại sao phải siết bu-lông mặt bích theo thứ tự đối xứng khi lắp đặt?
Siết đối xứng giúp lực ép phân bổ đều lên mặt bích, giữ cho trục luôn đồng tâm hoàn hảo. Thao tác này ngăn ngừa tình trạng rung lắc khi vận hành và bảo vệ vỏ nhôm của hộp số khỏi bị nứt vỡ.
Hộp giảm tốc NMRV mới mua về có cần phải đổ thêm dầu nhớt hay không?
Hầu hết dòng NMRV cỡ nhỏ đã được châm sẵn dầu tổng hợp từ nhà máy. Tuy nhiên, bạn vẫn nên kiểm tra mắt thăm dầu để đảm bảo lượng nhớt luôn ở mức quy định trước khi đưa vào vận hành.
Cần lưu ý gì về môi trường lắp đặt để hệ thống truyền động hoạt động bền bỉ nhất?
Hãy đặt cụm thiết bị trên bệ đỡ phẳng, chắc chắn để chống rung. Đồng thời, đảm bảo không gian xung quanh thông thoáng, khô ráo giúp vỏ hộp số tản nhiệt tốt, tránh hiện tượng quá nhiệt làm hỏng dầu bôi trơn.
Kết luận
Việc lắp đặt đúng kỹ thuật là bước đệm then chốt để thiết bị hoạt động bền bỉ và hiệu quả. Bằng cách thực hiện theo hướng dẫn chi tiết về cách lắp NMRV với motor giảm tốc mini ở trên, bạn đã giảm thiểu đáng kể các rủi ro hư hỏng cho bộ giảm tốc và motor. Luôn chú trọng khâu vệ sinh, bôi trơn trục, căn chỉnh đồng tâm và siết ốc đối xứng để bảo vệ sự ổn định lâu dài, tối ưu hóa hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống truyền động của bạn.
