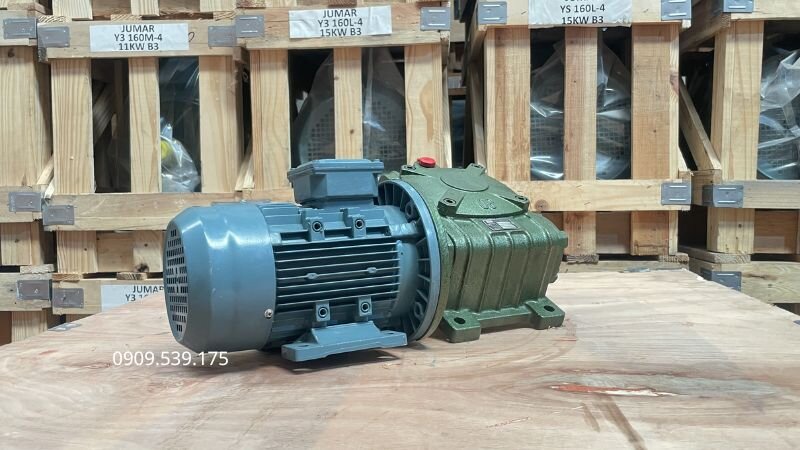

Hướng dẫn Chi tiết Cách lắp Hộp Giảm Tốc WPDX với Động Cơ Điện Chuẩn Kỹ Thuật

Để đảm bảo hệ thống máy móc vận hành ổn định và kéo dài tuổi thọ, việc lắp hộp giảm tốc WPDX với động cơ điện đúng kỹ thuật là rất quan trọng. Quy trình này đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ các bước căn chỉnh chính xác, từ vệ sinh bề mặt, bôi trơn trục đến siết bu lông đúng cách, giúp tránh rung lắc và hư hỏng thiết bị, nâng cao hiệu quả sản xuất.

Cách lắp hộp giảm tốc WPDX với động cơ điện: Đảm bảo hiệu suất và độ bền

• Kiểm tra kỹ lưỡng đường kính trục và mặt bích của động cơ, hộp số để đảm bảo khớp nối hoàn hảo.
• Luôn vệ sinh sạch sẽ và bôi trơn trục motor trước khi lắp ghép để tránh kẹt, xước hoặc lệch tâm.
• Thực hiện siết chặt bu lông mặt bích theo nguyên tắc chéo góc để phân bổ lực đều, ngăn ngừa biến dạng.
• Đảm bảo châm đủ lượng dầu bôi trơn công nghiệp chuyên dụng và kiểm tra âm thanh khi vận hành không tải lần đầu.
• Gia cố bệ đỡ cực kỳ chắc chắn cho hộp số WPDX, đặc biệt khi trục cốt ra hướng xuống dưới hoặc chịu tải trọng lớn.

Nắm vững những nguyên tắc cơ bản này sẽ giúp bạn thực hiện quá trình lắp đặt một cách chính xác, đảm bảo cụm truyền động hoạt động ổn định và bền bỉ trong mọi ứng dụng.

Đặc điểm của động cơ điện lắp cùng hộp giảm tốc WPDX

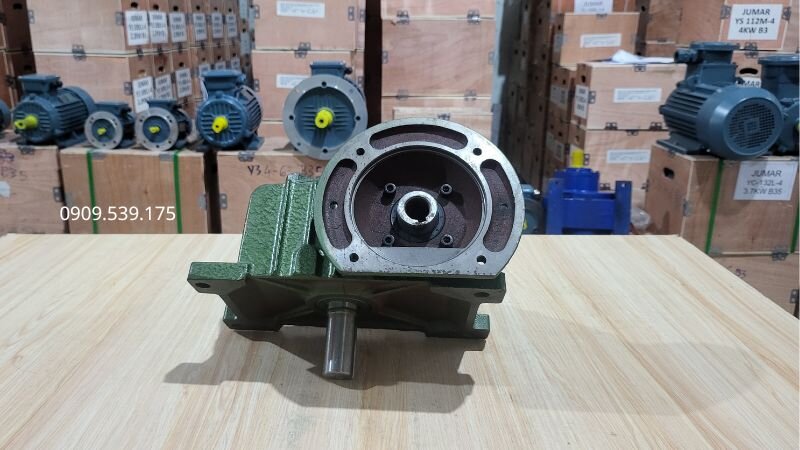

Hộp giảm tốc WPDX là dòng hộp giảm tốc trục vít bánh vít đặc trưng với thiết kế mặt bích tích hợp trên thân hộp số và trục đầu ra hướng vuông góc. Để tối ưu hóa hiệu quả và độ ổn định, WPDX thường được kết hợp với các dòng động cơ điện có mặt bích chuẩn B5 hoặc B35, giúp việc lắp đặt trở nên gọn gàng, chắc chắn và tối ưu không gian.

Khi lắp ráp, trục lồi của động cơ điện sẽ được đưa trực tiếp vào mặt bích của hộp giảm tốc. Thiết kế này tạo ra một cụm truyền động đồng bộ, đảm bảo độ đồng tâm cao mà không cần sử dụng khớp nối trung gian hay các bước căn chỉnh phức tạp như hệ thống truyền động bằng dây đai. Nhờ đó, bộ truyền vận hành ổn định hơn, giảm rung động, tiếng ồn và nâng cao hiệu suất làm việc của toàn hệ thống trong các môi trường công nghiệp đa dạng.

Hộp giảm tốc WPDX tận dụng cơ cấu trục vít bánh vít để đạt được tỷ số truyền lớn trong một cấp, mang lại khả năng tự khóa ưu việt khi dừng. Điều này không chỉ tăng tính an toàn cho hệ thống mà còn giúp tiết kiệm không gian lắp đặt đáng kể nhờ thiết kế trục vuông góc và khả năng lắp đặt trực tiếp với động cơ điện mặt bích mà không cần thêm chi tiết trung gian.

Chuẩn bị và kiểm tra trước khi lắp đặt là gì?

Trước khi tiến hành lắp đặt, việc chuẩn bị đầy đủ dụng cụ và kiểm tra kỹ lưỡng các bộ phận là bước không thể bỏ qua. Đây là yếu tố then chốt quyết định đến độ chính xác, hiệu quả và sự an toàn của quá trình lắp ráp. Dưới đây là danh sách các dụng cụ và bước kiểm tra cần thiết.

Sau đây là các cách kiểm tra và chuẩn bị trước khi thực hiện:

• Cờ lê: Dùng để siết hoặc tháo các bu lông, đai ốc cố định giữa động cơ điện và hộp giảm tốc, đảm bảo lực siết chính xác.
• Mỏ lết: Hỗ trợ điều chỉnh và siết các chi tiết có kích thước khác nhau một cách linh hoạt trong quá trình lắp ráp.
• Bộ lục giác: Sử dụng để tháo lắp các loại bu lông chìm hoặc vít lục giác trên mặt bích và thân hộp giảm tốc, đảm bảo không làm hỏng đầu vít.
• Mỡ bôi trơn: Bôi lên trục động cơ và các bề mặt lắp ghép nhằm giảm ma sát, chống gỉ sét, bảo vệ các chi tiết kim loại và hỗ trợ lắp đặt dễ dàng hơn.
• Khăn sạch: Dùng để vệ sinh bụi bẩn, dầu mỡ cũ trên trục và mặt bích trước khi lắp ráp, đảm bảo bề mặt sạch sẽ, không có vật cản.
• Kiểm tra trục động cơ: Đảm bảo trục không bị cong, trầy xước hoặc mòn. Bất kỳ hư hại nào cũng có thể ảnh hưởng đến độ đồng tâm và gây rung động khi lắp đặt.
• Kiểm tra mặt bích lắp ghép: Đảm bảo bề mặt phẳng, không nứt vỡ hoặc biến dạng. Các bề mặt này cần tiếp xúc kín khít sau khi lắp để tránh rò rỉ và mất ổn định.

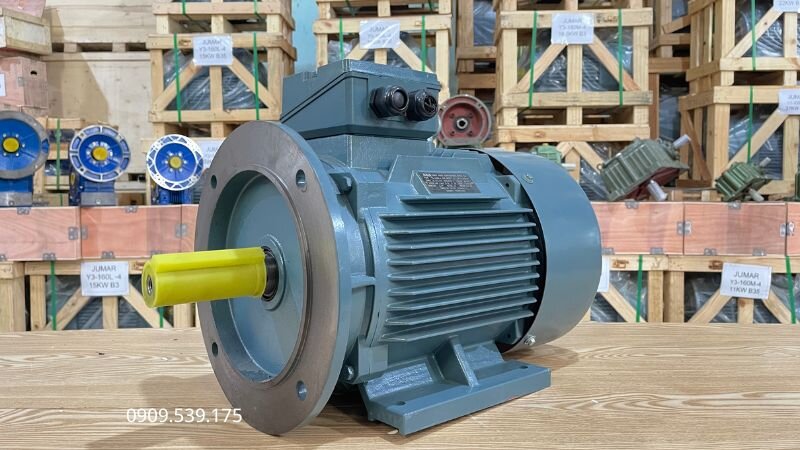

Động cơ điện:

Hộp giảm tốc trục vít (Hộp số giảm tốc trục vít) có thể kết nối với động cơ điện 1 pha (motor điện 1 pha) hoặc động cơ điện 3 pha (motor điện 3 pha), tạo thành bộ động cơ giảm tốc trục vít bánh vít (motor giảm tốc trục vít bánh vít). Với ưu điểm vận hành êm, giảm rung hiệu quả và tiết kiệm điện năng, thiết bị này phù hợp sử dụng trong nhiều hoạt động công nghiệp, từ các dây chuyền sản xuất nhỏ đến hệ thống máy móc lớn.

Hộp số giảm tốc trục vít WPDX:

Hộp số giảm tốc trục vít WPDX được chế tạo với độ chính xác cao, đảm bảo độ bền và hiệu quả truyền động vượt trội. Vỏ hộp số thường được đúc nguyên khối bằng gang hoặc hợp kim nhôm, phủ lớp sơn tĩnh điện cao cấp. Lớp sơn này giúp chống gỉ, chống ăn mòn hiệu quả trong môi trường công nghiệp khắc nghiệt và kéo dài tuổi thọ của thiết bị.

Bảng dưới đây trình bày các ưu điểm nổi bật và những lưu ý quan trọng về nhược điểm của hộp giảm tốc WPDX, giúp người dùng có cái nhìn tổng quan khi lựa chọn và sử dụng.

Bước kiểm tra thông số rất quan trọng để tránh mất thời gian:

• Đo kiểm tra đường kính trục motor điện xem có vừa khít với đường kính lỗ cốt âm của đầu vào mặt bích hộp số hay không. Sai lệch dù nhỏ cũng có thể gây kẹt hoặc rung lắc.
• Kiểm tra kích thước mặt bích của motor và mặt bích hộp số xem các lỗ bắt ốc có trùng khớp nhau hoàn toàn hay không. Việc này đảm bảo các bu lông có thể được xỏ qua dễ dàng và siết chặt.

Quy trình lắp hộp giảm tốc WPDX với động cơ điện diễn ra như thế nào?

Sau khi hoàn tất công tác chuẩn bị kỹ lưỡng và kiểm tra chi tiết các bộ phận, bạn có thể tự tin tiến hành cách lắp hộp giảm tốc WPDX với động cơ điện. Việc tuân thủ từng bước dưới đây sẽ đảm bảo độ đồng tâm, độ chắc chắn và khả năng vận hành ổn định tối đa cho toàn bộ hệ thống truyền động.

Bước 1: Vệ sinh và xử lý bề mặt lắp ghép

Dùng khăn sạch lau thật kỹ phần trục của động cơ điện và lỗ cốt âm của hộp số bộ giảm tốc. Đảm bảo không còn dính bụi bẩn, vụn kim loại, dầu mỡ cũ hoặc bất kỳ vật cản nào bám vào trục và lỗ cốt. Nếu bề mặt có vật cản, khi cắm trục vào sẽ gây xước, kẹt cứng, khó khăn trong việc lắp đặt hoặc làm lệch tâm khi máy chạy, dẫn đến rung lắc, mài mòn nhanh chóng và hư hỏng thiết bị, gây gián đoạn sản xuất.

Bước 2: Chuẩn bị then chốt và bôi trơn

Kiểm tra then (cavet) nằm trên trục motor và rãnh then bên trong lỗ của hộp số giảm tốc xem có vừa trụ ra của động cơ điện và trục vào của hợp số. Đảm bảo then không bị biến dạng hay mòn. Bôi một lớp mỡ bò mỏng, đều lên bề mặt trục motor. Lớp mỡ này có tác dụng chống gỉ sét về lâu dài cho các bề mặt kim loại tiếp xúc và giúp trục trượt vào lỗ rỗng một cách trơn tru, dễ dàng hơn, giảm thiểu lực ma sát khi lắp.

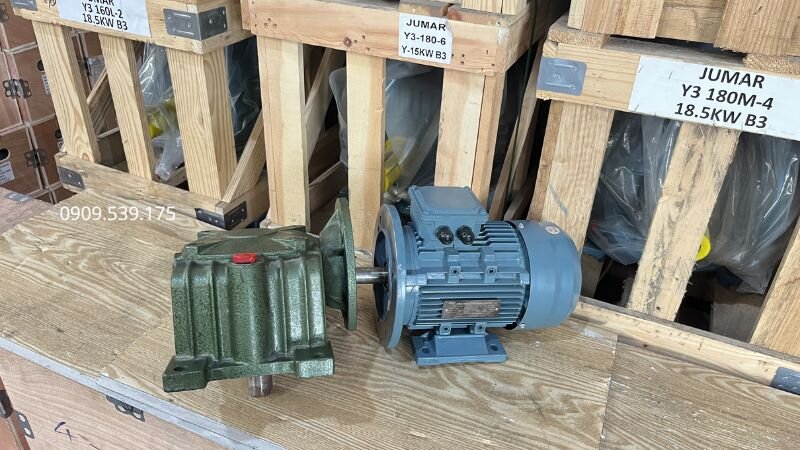

Bước 3: Đưa motor vào mặt bích hộp số

Đặt hộp giảm tốc cố định trên mặt phẳng vững chắc để tránh xê dịch trong quá trình lắp. Từ từ nâng motor lên, căn chỉnh sao cho phần then của motor khớp đúng với rãnh then của lỗ cốt âm trên hộp số. Sau đó, từ từ đẩy motor sát vào mặt bích hộp số một cách nhẹ nhàng. Lưu ý: Tuyệt đối không dùng búa đóng mạnh lên đuôi motor hoặc tác động lực đột ngột. Nếu cảm thấy kẹt, hãy rút motor ra và kiểm tra lại rãnh then cũng như độ sạch của bề mặt, tránh làm hỏng trục hoặc bạc đạn motor.

Bước 4: Siết cố định các bu lông mặt bích

Sau khi hai mặt bích của động cơ và hộp số đã ép sát vào nhau và đảm bảo không còn khe hở, tiến hành xỏ bu lông vào tất cả các lỗ trên mặt bích. Dùng tay vặn ốc vào trước cho khớp ren, sau đó dùng cờ lê siết chặt theo nguyên tắc siết chéo góc (siết các con ốc đối diện nhau dần dần). Việc này giúp lực ép phân bố đều lên toàn bộ mặt bích, tránh tình trạng vênh, nứt vỡ mặt bích do lực tập trung không đều và đảm bảo độ kín khít, chắc chắn cho cụm truyền động.

Để đảm bảo độ bền và an toàn, sau khi lắp ghép, hãy kiểm tra lại toàn bộ các bu lông siết chặt và dùng thước căn lá để kiểm tra độ phẳng của mặt bích. Nếu có bất kỳ khe hở nào, cần tháo ra và lắp lại, vì sai sót nhỏ cũng có thể dẫn đến rung lắc và giảm tuổi thọ thiết bị.

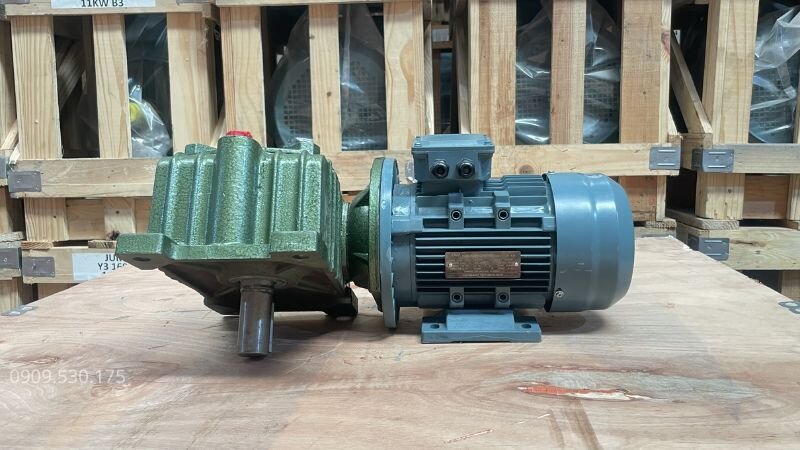

Những lưu ý kỹ thuật quan trọng khi lắp động cơ điện vào hộp giảm tốc

Để đảm bảo cụm motor và hộp giảm tốc hoạt động ổn định, hạn chế rung động, tiếng ồn và kéo dài tuổi thọ thiết bị, người thực hiện cần tuân thủ một số lưu ý kỹ thuật quan trọng trong quá trình lắp đặt và căn chỉnh các chi tiết. Việc chú ý đến những điểm này sẽ giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống truyền động.

• Vị trí lắp đặt: Đặc thù của hộp số trục vít WPDX là trục cốt ra thường hướng cắm xuống đất (phổ biến cho máy khuấy, bồn trộn, máy trộn đứng). Do đó, bệ đỡ máy trên cao phải được gia cố cực kỳ chắc chắn, chịu được cả trọng lượng của máy và lực xoắn mạnh mẽ sinh ra khi vận hành. Độ rung động của nền móng cũng ảnh hưởng trực tiếp đến tuổi thọ.
• Châm dầu bôi trơn: Trước khi cắm điện chạy thử, hãy kiểm tra kỹ mắt thăm dầu hoặc nắp dầu. Bắt buộc phải đổ đủ lượng dầu nhớt công nghiệp chuyên dụng vào bộ giảm tốc, đúng loại theo khuyến nghị của nhà sản xuất. Nếu chạy khô hoặc thiếu dầu, bánh răng và trục vít bên trong sẽ bị mài mòn nhanh chóng, cháy khét ngay lập tức chỉ sau vài giờ hoạt động, gây hỏng hóc nghiêm trọng và chi phí sửa chữa cao.
• Kiểm tra âm thanh: Khi chạy không tải lần đầu, hãy lắng nghe tiếng kêu của hộp số và motor. Nếu máy chạy êm đều, không có tiếng động lạ là lắp đúng và các chi tiết hoạt động đồng bộ. Ngược lại, nếu có tiếng va đập “tạch tạch”, tiếng rít, tiếng gằn hoặc máy rung lắc mạnh bất thường, cần ngắt điện ngay lập tức. Sau đó, kiểm tra lại toàn bộ ốc vít, độ đồng tâm của trục và tình trạng dầu bôi trơn để khắc phục kịp thời.
• Kiểm tra nhiệt độ: Theo dõi nhiệt độ của hộp giảm tốc trong quá trình vận hành, đặc biệt là trong những giờ đầu. Hộp giảm tốc trục vít thường sinh nhiệt nhiều hơn các loại khác. Nếu nhiệt độ quá cao và liên tục tăng, đây là dấu hiệu của ma sát quá mức, thiếu dầu hoặc quá tải, cần kiểm tra và xử lý ngay.

Các yếu tố ảnh hưởng đến hiệu suất và tuổi thọ của bộ giảm tốc WPDX

Hiệu suất và tuổi thọ của một bộ giảm tốc WPDX không chỉ phụ thuộc vào chất lượng sản phẩm ban đầu mà còn bị ảnh hưởng đáng kể bởi nhiều yếu tố trong quá trình lắp đặt, vận hành và bảo dưỡng. Việc hiểu rõ những yếu tố này sẽ giúp người dùng tối ưu hóa hoạt động và kéo dài vòng đời sử dụng của thiết bị.

Một trong những yếu tố quan trọng nhất là chất lượng lắp đặt, đặc biệt là độ đồng tâm giữa trục động cơ và hộp giảm tốc. Sai lệch đồng tâm dù nhỏ cũng tạo ra rung động, tăng ma sát và áp lực lên bạc đạn, gây hao mòn nhanh chóng và giảm hiệu suất truyền động. Ngoài ra, việc lựa chọn đúng loại dầu bôi trơn chuyên dụng và duy trì mức dầu đủ cũng là điều kiện tiên quyết. Dầu bôi trơn kém chất lượng hoặc thiếu hụt sẽ làm tăng ma sát, sinh nhiệt quá mức, dẫn đến hỏng hóc bánh răng và trục vít.

Điều kiện vận hành thực tế cũng có tác động lớn. Việc vận hành thiết bị vượt quá tải trọng định mức, hoạt động liên tục trong môi trường nhiệt độ cao, hoặc chịu va đập mạnh sẽ làm giảm tuổi thọ đáng kể. Chế độ bảo trì định kỳ, bao gồm kiểm tra dầu, thay dầu đúng hạn, kiểm tra độ chặt của các mối nối và phát hiện sớm các dấu hiệu bất thường, là chìa khóa để duy trì hiệu suất ổn định và kéo dài thời gian sử dụng của hộp giảm tốc WPDX.

Để tối ưu hóa tuổi thọ hộp giảm tốc WPDX, hãy luôn kiểm tra định kỳ mức dầu, thay dầu theo khuyến nghị nhà sản xuất (thường là 6 tháng hoặc 1 năm tùy cường độ), và đảm bảo hệ thống không bị quá tải. Việc này không chỉ duy trì hiệu suất mà còn ngăn ngừa hư hỏng tốn kém, giúp doanh nghiệp tiết kiệm chi phí vận hành.

Tại sao chọn Hopgiamtoc.org cho nhu cầu về hộp giảm tốc WPDX?

Việc lựa chọn nhà cung cấp uy tín là yếu tố then chốt để đảm bảo chất lượng sản phẩm và dịch vụ hỗ trợ kỹ thuật. Hopgiamtoc.org tự hào là đối tác đáng tin cậy trong lĩnh vực cơ điện, chuyên cung cấp các loại hộp giảm tốc WPDX và giải pháp truyền động hiệu quả.

Công ty Hopgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi cam kết mang đến những sản phẩm chất lượng cao, có nguồn gốc rõ ràng, cùng dịch vụ tư vấn và hỗ trợ kỹ thuật tận tâm. Với kho hàng đa dạng, chúng tôi luôn sẵn sàng đáp ứng nhanh chóng mọi nhu cầu của khách hàng, từ cung cấp sản phẩm đến hỗ trợ lắp đặt và bảo trì.

Câu hỏi thường gặp

Kết luận

Hy vọng qua bài viết trên, bạn đã nắm rõ cách lắp hộp giảm tốc WPDX với động cơ điện đúng kỹ thuật và an toàn. Việc thực hiện đúng quy trình từ khâu chuẩn bị, căn chỉnh trục đến siết chặt mặt bích không chỉ giúp cụm truyền động vận hành êm ái mà còn hạn chế rung động, giảm hao mòn và kéo dài tuổi thọ thiết bị. Chỉ cần tuân thủ đầy đủ các bước hướng dẫn cùng những lưu ý kỹ thuật quan trọng, quá trình lắp ráp sẽ trở nên đơn giản, chính xác và đảm bảo hiệu quả vận hành lâu dài cho hệ thống máy móc của bạn, góp phần tối ưu hóa năng suất và giảm chi phí bảo trì.
