Tại sao cần kết hợp hộp giảm tốc trục vít với motor điện 3 pha?
Để động cơ điện (motor điện) có thể kéo được tải nặng hiệu quả và hoạt động ổn định ở tốc độ mong muốn, việc kết hợp với hộp giảm tốc là giải pháp không thể thiếu. Hộp giảm tốc giúp biến đổi tốc độ và mô-men xoắn, làm cho hệ thống phù hợp với yêu cầu của ứng dụng cụ thể.
Vai trò của hộp giảm tốc trong hệ thống truyền động công nghiệp
Hộp giảm tốc, hay còn gọi là hộp số giảm tốc, là một bộ phận cơ khí quan trọng có chức năng giảm tốc độ quay của motor và tăng mô-men xoắn đầu ra. Điều này cho phép motor làm việc hiệu quả hơn với các tải trọng lớn hoặc yêu cầu tốc độ thấp, ổn định.
Việc sử dụng bộ giảm tốc motor giúp bảo vệ động cơ khỏi tình trạng quá tải, kéo dài tuổi thọ của cả motor và các thiết bị liên quan. Nó tạo ra một bộ giảm tốc hoàn chỉnh, tối ưu hóa quá trình truyền lực.
Ưu điểm nổi bật của hộp giảm tốc trục vít bánh vít
Hộp giảm tốc trục vít bánh vít là một loại hộp giảm tốc cơ khí được sử dụng rộng rãi nhờ cấu tạo đặc biệt của trục vít và bánh vít. Đây là một dạng hộp số giảm tốc động cơ phổ biến, mang lại nhiều lợi ích cho các hệ thống truyền động.
Cơ chế truyền động trục vít bánh vít cung cấp khả năng tự hãm cao, nghĩa là khi motor dừng, tải trọng sẽ không bị trượt ngược lại. Điều này rất quan trọng trong các ứng dụng cần giữ tải ổn định.
Tạo ra nhiệt lượng lớn do ma sát trượt giữa trục vít và bánh vít.
Vận hành êm ái, ít gây tiếng ồn.
Tuổi thọ có thể thấp hơn nếu không được bảo dưỡng và bôi trơn đúng cách.
Kết cấu đơn giản, dễ lắp đặt và bảo trì.
Yêu cầu dầu bôi trơn chuyên dụng và thay thế định kỳ.
Đặc điểm của motor điện 3 pha phù hợp với hộp giảm tốc
Motor điện 3 pha là lựa chọn lý tưởng cho hầu hết các ứng dụng công nghiệp nhờ hiệu suất cao, độ bền vượt trội và khả năng hoạt động liên tục. Khi kết hợp với một hộp giảm tốc phù hợp, nó tạo thành một hệ thống truyền động mạnh mẽ và ổn định.
Motor điện 3 pha cung cấp mô-men xoắn khởi động lớn, giúp dễ dàng vượt qua các lực cản ban đầu. Điều này làm cho nó trở thành đối tác hoàn hảo cho các hộp số motor chịu tải nặng.
Chuẩn bị cần thiết trước khi lắp đặt hộp giảm tốc trục vít
Quá trình chuẩn bị kỹ lưỡng là bước đầu tiên và quan trọng nhất để đảm bảo quy trình lắp hộp giảm tốc trục vít wp vào motor điện 3 pha diễn ra thuận lợi và an toàn. Việc này giúp tránh các lỗi không đáng có và tối ưu hiệu suất hoạt động.
Các dụng cụ và vật tư cơ bản
Trước khi bắt đầu quy trình lắp đặt, hãy chuẩn bị đầy đủ các dụng cụ và vật tư cần thiết. Việc này giúp quá trình lắp ráp bộ hộp số giảm tốc được nhanh chóng và chính xác.
Động cơ điện 3 pha (Motor điện 3 pha).
Một chiếc hộp giảm tốc trục vít phù hợp (ví dụ model WP).
Chìa khóa các loại.
Bộ ốc vít và đai ốc phù hợp.
Kìm, búa (nếu cần).

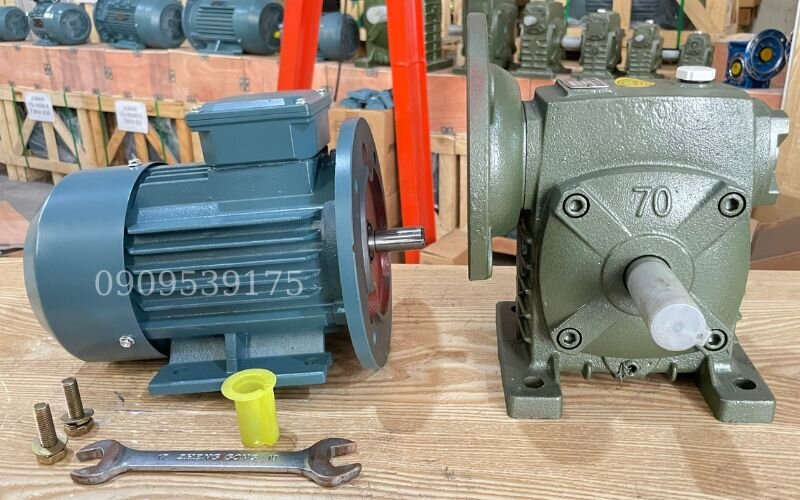

Dụng cụ cần chuẩn bị trước khi lắp đặt
Cách lựa chọn hộp giảm tốc trục vít (ví dụ: model WP) và motor 3 pha phù hợp
Lựa chọn đúng thiết bị tương thích là yếu tố then chốt quyết định hiệu quả của hệ thống. Việc chọn sai công suất hoặc tỉ số truyền có thể dẫn đến hoạt động kém hiệu quả hoặc hư hỏng thiết bị.
Tính toán tỉ số truyền và tốc độ đầu ra mong muốn
Tốc độ đầu ra của hộp giảm tốc được tính bằng công thức đơn giản: Tốc độ đầu ra = Tốc độ motor / Tỉ số truyền (ratio). Ví dụ, nếu motor có tốc độ 1450 vòng/phút và bạn cần tốc độ đầu ra khoảng 29 vòng/phút, bạn sẽ cần một hộp giảm tốc có tỉ số truyền là 1450/29 = 50. Hộp giảm tốc motor sẽ giúp bạn đạt được tốc độ này một cách chính xác.
Chọn kích thước và công suất hộp số đồng bộ với motor
Kích thước (size) của hộp giảm tốc trục vít bánh răng hoặc hộp giảm tốc bánh răng trục vít phụ thuộc vào công suất motor và mô-men xoắn yêu cầu. Mỗi size hộp số sẽ tương ứng với một dải công suất motor nhất định, đảm bảo tính đồng bộ cho bộ giảm tốc.
Ví dụ, hộp giảm tốc size 80 có thể lắp với motor 1.5kW, trong khi size 120 phù hợp cho motor 3.7kW. Chọn đúng size giúp hộp giảm tốc giá rẻ mà vẫn đảm bảo độ bền và hiệu quả hoạt động.
Tầm quan trọng của việc đồng bộ công suất motor và hộp số
Công suất motor và khả năng chịu tải của hộp số giảm tốc phải đồng bộ hoàn hảo. Toàn bộ cụm bộ giảm tốc motor này cần được tính toán kỹ lưỡng để tránh quá tải hoặc thiếu công suất, ảnh hưởng đến tuổi thọ thiết bị.
Việc lựa chọn một hộp số giảm tốc động cơ có khả năng chịu tải phù hợp với hộp số motor là yếu tố quyết định đến độ bền và hiệu suất của toàn hệ thống truyền động.
Hướng dẫn chi tiết quy trình đấu nối hộp giảm tốc trục vít bánh vít vào motor điện 3 pha
Dù bạn đang thực hiện việc lắp hộp giảm tốc trục vít wp vào motor điện 3 pha hay các model tương tự, quy trình cơ bản đều cần tuân thủ các bước sau để đảm bảo an toàn và chính xác. Đây là cách đấu hộp giảm tốc trục vít, bánh vít vào motor điện 3 pha một cách chuyên nghiệp.
Kiểm tra và chuẩn bị trục kết nối
Trước tiên, hãy kiểm tra kích thước trục của motor điện 3 pha và hộp giảm tốc trục vít. Đảm bảo rằng kích thước của trục motor phù hợp với kích thước của trục hộp giảm tốc. Việc này giúp đảm bảo khả năng kết nối chính xác và hiệu quả giữa hai thiết bị.
Kiểm tra các bề mặt tiếp xúc của trục motor và trục hộp giảm tốc. Đảm bảo chúng sạch sẽ, không có bụi bẩn, dầu mỡ hoặc các vật lạ khác. Vệ sinh kỹ lưỡng giúp khớp nối chặt chẽ và truyền lực tối ưu.
Lắp đặt trục motor 3 pha và hộp giảm tốc trục vít WP
Sau khi đã xác nhận kích thước và vệ sinh, tiến hành lắp trục của motor 3 pha vào trục của hộp giảm tốc trục vít. Đây là bước then chốt trong quy trình lắp hộp số wp vào động cơ điện 3 pha.
Đảm bảo căn chỉnh chính xác và lắp khít
Đảm bảo rằng hai trục được căn chỉnh đúng cách, không bị lệch hoặc vênh. Việc căn chỉnh chính xác giúp giảm rung lắc, hạn chế mài mòn sớm và tăng hiệu suất hoạt động, kéo dài tuổi thọ của thiết bị. Lắp khít nhưng không quá ép lực.

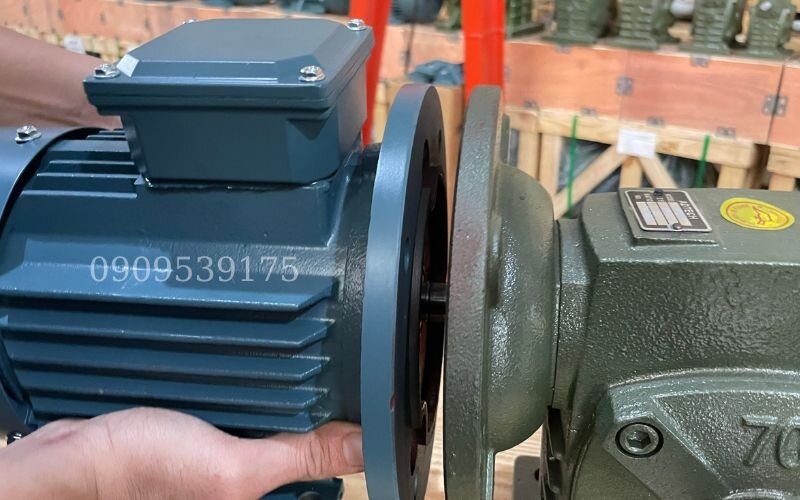

Cách đấu hộp giảm tốc trục vít bánh vít vào motor điện 3 pha
Cố định chặt chẽ bằng ốc vít và đai ốc
Cuối cùng, hãy sử dụng các ốc và đai ốc phù hợp để gắn chặt hộp giảm tốc với motor. Dùng chìa khóa vặn ốc thật chắc chắn để đảm bảo rằng hai thiết bị được kết nối bền vững, tránh tình trạng lỏng lẻo trong quá trình vận hành.
Kiểm tra lại độ chặt của tất cả các mối nối sau khi vặn. Đảm bảo không có rung động bất thường khi motor hoạt động, điều này rất quan trọng để tránh sự cố và hư hỏng.

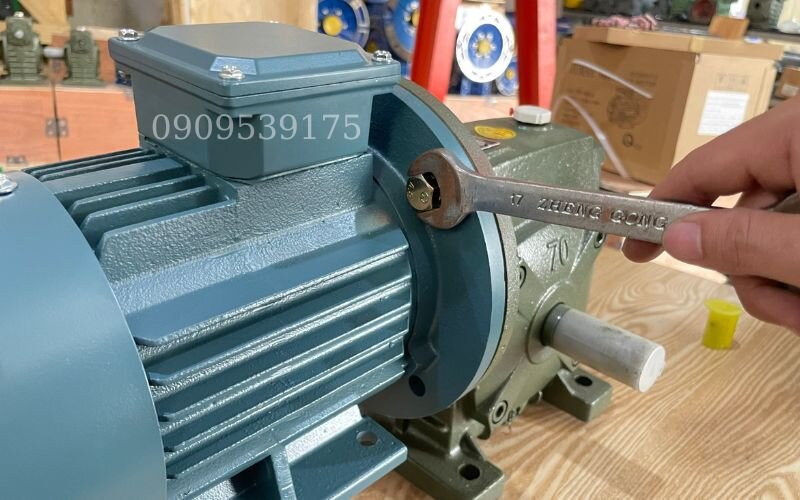

Vặn ốc chắc chắn
Kiểm tra an toàn trước khi vận hành ban đầu
Sau khi lắp đặt hoàn tất, hãy thực hiện kiểm tra tổng thể trước khi khởi động motor. Đảm bảo rằng tất cả các kết nối đều an toàn, không có rò rỉ dầu hoặc nước, và không có vật cản nào xung quanh bộ giảm tốc.
Kiểm tra sơ đồ đấu dây motor 3 pha một lần nữa để chắc chắn rằng các mối nối điện đã đúng chuẩn và an toàn. Luôn tuân thủ các biện pháp an toàn điện trước khi cấp nguồn cho hệ thống.
Các lưu ý quan trọng khi lắp đặt và vận hành hộp số trục vít
Để đảm bảo an toàn và hiệu suất tối đa, việc tuân thủ đúng quy trình và các lưu ý khi thực hiện cách đấu hộp giảm tốc trục vít bánh vít vào motor điện 3 pha là rất quan trọng. Điều này giúp tối ưu hóa tuổi thọ và khả năng làm việc của thiết bị.
Đảm bảo an toàn điện và ngắt nguồn hoàn toàn
Trước khi bắt đầu bất kỳ thao tác lắp đặt nào, hãy đảm bảo rằng nguồn điện đã được ngắt hoàn toàn. Điều này ngăn chặn nguy cơ điện giật và bảo vệ an toàn cho người thực hiện cũng như các thiết bị điện tử.
Luôn sử dụng các thiết bị bảo hộ cá nhân cần thiết như găng tay cách điện và kính bảo hộ trong suốt quá trình làm việc với hệ thống điện.
Tham khảo tài liệu kỹ thuật và sơ đồ đấu dây motor 3 pha
Nên tham khảo tài liệu hướng dẫn sử dụng của cả motor và hộp giảm tốc để hiểu rõ về các thông số kỹ thuật cũng như cách lắp đặt đúng cách. Điều này giúp bạn xác định tỉ số truyền hộp số trục vít WP phù hợp và đấu điện motor 3 pha với hộp giảm tốc chuẩn xác.
Kiểm tra kỹ sơ đồ đấu dây motor 3 pha để lựa chọn kiểu đấu hình sao hoặc tam giác phù hợp với điện áp và đặc tính của motor, đảm bảo hoạt động ổn định và tránh cháy hỏng.
Vệ sinh bề mặt tiếp xúc và sử dụng phụ kiện chuẩn
Kiểm tra và làm sạch các bề mặt tiếp xúc giữa trục motor và hộp giảm tốc. Bụi bẩn hoặc chất lạ có thể làm giảm hiệu suất kết nối và gây mài mòn nhanh chóng cho các bộ phận.
Sử dụng ốc vít và đai ốc đúng kích thước và chất liệu để đảm bảo độ bền và an toàn trong quá trình vận hành. Các phụ kiện không đạt chuẩn có thể dẫn đến lỏng lẻo và hư hỏng nghiêm trọng.
Kiểm tra chiều quay motor và xử lý khi bị ngược
Đảm bảo rằng trục của motor và hộp giảm tốc được căn chỉnh chính xác để tránh tình trạng rung lắc hoặc hư hỏng trong quá trình hoạt động. Sau khi lắp cơ khí, hãy kiểm tra chiều quay motor.
Nếu chiều quay bị ngược so với mong muốn, hãy ngắt hoàn toàn nguồn điện và đảo vị trí 2 trong 3 dây pha cấp cho motor. Việc này rất quan trọng để đảm bảo đúng chức năng của hệ thống.
Các lỗi thường gặp khi đấu nối và cách khắc phục
Trong quá trình lắp đặt, có thể xảy ra một số lỗi thường gặp hộp giảm tốc trục vít như lắp không đồng tâm, thiếu dầu bôi trơn hoặc quá tải. Cần kiểm tra lại toàn bộ quy trình lắp đặt và các yếu tố liên quan.
Một trong những lỗi thường gặp là motor không khởi động sau lắp hộp giảm tốc. Hãy kiểm tra nguồn điện, thiết bị bảo vệ (CB, rơ-le nhiệt) và sơ đồ đấu dây. Nếu motor vẫn không chạy, vấn đề có thể do hộp giảm tốc bị kẹt hoặc tải quá nặng.
Câu hỏi thường gặp về lắp đặt và bảo trì hộp giảm tốc trục vít
Làm sao để xác định chiều quay motor đúng khi lắp hộp giảm tốc?
Cách đơn giản nhất là sau khi lắp cơ khí xong, bạn tiến hành đấu điện tạm thời và cho motor nhấp chạy trong 1-2 giây. Quan sát chiều quay của trục ra hộp số. Nếu ngược chiều mong muốn, hãy ngắt hoàn toàn nguồn điện và đảo vị trí 2 trong 3 dây pha cấp cho motor.
Có thể điều khiển tốc độ motor 3 pha có gắn hộp giảm tốc bằng biến tần không?
Hoàn toàn có thể. Sử dụng biến tần (inverter) là giải pháp tuyệt vời để điều chỉnh tốc độ động cơ một cách linh hoạt mà không cần thay đổi tỉ số truyền của hộp giảm tốc. Biến tần còn giúp motor khởi động mềm, tăng tuổi thọ cho cả motor và hộp số giảm tốc, đồng thời hỗ trợ kiểm soát mô men xoắn hộp số trục vít.
Tại sao hộp giảm tốc trục vít bị kêu to sau lắp đặt?
Có nhiều nguyên nhân: lắp không đồng tâm giữa trục motor và hộp số, bệ đỡ không vững chắc gây rung động, thiếu dầu bôi trơn hoặc dầu không đúng chủng loại, hoặc hộp số bị quá tải. Cần kiểm tra lại toàn bộ quy trình lắp đặt, đặc biệt là cách lắp hộp số WP vào motor, và điều kiện vận hành.
Cách khắc phục khi motor không khởi động sau lắp hộp giảm tốc?
Trước hết, kiểm tra nguồn điện và các thiết bị bảo vệ (CB, rơ-le nhiệt). Sau đó, kiểm tra lại sơ đồ đấu dây motor. Nếu tất cả đều đúng, hãy thử tách motor ra khỏi hộp giảm tốc và cho chạy riêng. Nếu motor chạy, vấn đề có thể do hộp giảm tốc bị kẹt hoặc tải quá nặng.
Lịch trình bảo dưỡng định kỳ cho hộp giảm tốc trục vít như thế nào?
Quy trình bảo dưỡng hộp giảm tốc phụ thuộc vào từng loại. Đối với dòng trục vít, bạn nên tuân thủ lịch trình sau: thay dầu lần đầu sau khoảng 500 giờ vận hành. Sau đó, định kỳ thay dầu sau mỗi 2000-2500 giờ hoạt động hoặc sau 6-12 tháng. Đồng thời, nên kiểm tra định kỳ các bulông và phớt chắn dầu, đây là một phần quan trọng của bảo dưỡng hộp giảm tốc trục vít.
“Hộp số giảm tốc trục vít” có những tên gọi nào khác?
Vâng, hộp số giảm tốc trục vít còn được biết đến với nhiều tên gọi khác nhau về mặt kỹ thuật như hộp giảm tốc bánh răng trục vít hoặc hộp giảm tốc bánh vít trục vít. Tất cả đều chỉ chung một loại hộp số sử dụng cơ cấu truyền động trục vít – bánh vít.
Nên mua motor và hộp giảm tốc riêng lẻ hay mua nguyên bộ?
Cả hai phương án đều có ưu điểm riêng. Mua riêng lẻ cho phép bạn linh hoạt lựa chọn từng bộ phận từ các hãng khác nhau. Tuy nhiên, việc mua nguyên bộ một hộp số giảm tốc motor đã được lắp ráp sẵn sẽ đảm bảo sự đồng bộ tuyệt đối về mặt kỹ thuật, tiết kiệm thời gian lắp đặt và thường được nhà cung cấp tối ưu hóa để đạt hiệu suất cao nhất. Cần lưu ý rằng Motor giảm tốc (Động cơ giảm tốc) là một thiết bị tích hợp, khác với việc lắp rời motor và hộp giảm tốc.
Mua hộp giảm tốc trục vít và động cơ điện 3 pha chất lượng tại Hopgiamtoc.org
Là đơn vị chuyên cung cấp hộp số giảm tốc và các giải pháp truyền động, Hopgiamtoc.org cam kết mang đến sản phẩm chất lượng cao với dịch vụ chuyên nghiệp. Chúng tôi cung cấp đa dạng các loại hộp giảm tốc, bao gồm hộp giảm tốc trục vít, hộp giảm tốc Cycloid, hộp giảm tốc NMRV, cùng với động cơ điện 3 pha phù hợp cho mọi nhu cầu công nghiệp.
Ngoài các dòng sản phẩm chất lượng cao, Hopgiamtoc.org còn có các loại hộp giảm tốc trung quốc được chọn lọc kỹ càng, đảm bảo hiệu suất và độ bền vượt trội. Chúng tôi luôn sẵn lòng tư vấn để quý khách tìm được bộ giảm tốc motor phù hợp nhất.
Đặc biệt, ngay dưới đây là bảng giá hộp giảm tốc trục vít bánh vít chi tiết, dòng sản phẩm chủ lực được ứng dụng rộng rãi nhờ khả năng tự hãm và thiết kế nhỏ gọn, phù hợp cho nhiều hệ thống truyền động. Chúng tôi cũng cung cấp hộp số motor đa dạng mẫu mã.
Chính sách bảo hành, giao nhận và cam kết tại Hopgiamtoc.org
Khách hàng khi lựa chọn mua hộp giảm tốc tại Hopgiamtoc.org sẽ hưởng những chính sách và lợi ích đặc biệt sau:
Thời gian bảo hành lên đến 24 tháng
Mỗi sản phẩm hộp giảm tốc (hộp số giảm tốc) cung cấp bởi Hopgiamtoc.org đều được áp dụng chế độ bảo hành chính hãng kéo dài 24 tháng. Điều này giúp quý khách an tâm tuyệt đối khi sử dụng, nhờ vào chính sách hậu mãi được thực hiện một cách rõ ràng, minh bạch và hiệu quả.
Dịch vụ vận chuyển toàn quốc
Hopgiamtoc.org cung cấp dịch vụ giao nhận hàng hóa trên phạm vi toàn quốc. Bất kể vị trí địa lý của quý khách, sản phẩm sẽ được chuyển đến đúng hẹn và trong tình trạng tốt nhất.
Chất lượng sản phẩm theo tiêu chuẩn Châu Âu và công nghệ Đức
Các loại hộp giảm tốc tại Hopgiamtoc.org đều được sản xuất dựa trên công nghệ Đức hiện đại, tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng của Châu Âu. Điều này cam kết mang lại sản phẩm có độ bền vượt trội và khả năng vận hành ổn định lâu dài.
Mức giá cạnh tranh cùng chính sách chiết khấu ưu đãi
Chúng tôi cam kết cung cấp sản phẩm với mức giá hợp lý và cạnh tranh nhất trên thị trường. Đặc biệt, Hopgiamtoc.org có chính sách chiết khấu hấp dẫn dành riêng cho các đối tác đại lý và khách hàng đặt mua số lượng lớn, giúp tối đa hóa lợi nhuận kinh doanh.
Chứng nhận chất lượng và nguồn gốc đầy đủ (CO, CQ)
Toàn bộ sản phẩm được phân phối đều đi kèm với các chứng nhận cần thiết về xuất xứ (CO) và chất lượng (CQ). Những giấy tờ này đảm bảo tính hợp pháp và chất lượng, mang lại sự an tâm tuyệt đối cho khách hàng khi tích hợp sản phẩm vào các dự án hoặc công trình đòi hỏi hồ sơ kỹ thuật nghiêm ngặt.
Thông tin liên hệ mua hàng
Quý khách có nhu cầu tư vấn hoặc tìm mua hộp giảm tốc phù hợp với ứng dụng của mình? Hãy liên hệ trực tiếp với Hopgiamtoc.org qua các kênh sau:
Xem thêm cách lắp các hộp giảm tốc khác tại Hopgiamtoc.org
Hướng dẫn đấu hộp giảm tốc NMRV vào motor điện 3 pha
Lắp hộp giảm tốc cycloid với động cơ điện 3 pha
Cách đấu hộp giảm tốc trục vít bánh vít vào motor điện 3 pha
Lắp hộp giảm tốc trục vít với động cơ điện 1 pha
Cách lắp bộ điều chỉnh tốc độ vào motor điện 1 pha
Lắp hộp giảm tốc Cycloid với động cơ điện 1 pha
Cách lắp bộ điều chỉnh tốc độ vào motor điện 3 pha
Lắp hộp giảm tốc tải nặng trục thẳng R với động cơ điện 3 pha
Kết luận
Cách đấu hộp giảm tốc trục vít bánh vít vào motor điện 3 pha không chỉ là một quy trình kỹ thuật mà còn là yếu tố then chốt quyết định hiệu suất và tuổi thọ của hệ thống truyền động. Bằng cách tuân thủ các bước hướng dẫn chi tiết và lưu ý quan trọng, bạn có thể đảm bảo quá trình lắp đặt diễn ra an toàn, chính xác.
Việc lựa chọn đúng loại hộp giảm tốc và motor, cùng với việc bảo dưỡng định kỳ, sẽ giúp tối ưu hóa hoạt động của thiết bị, mang lại hiệu quả cao nhất cho ứng dụng của bạn. Hopgiamtoc.org hy vọng hướng dẫn này sẽ hữu ích cho công việc của quý khách.
